タキゲン製造

ラインハンドル2型 A-16

カタログ |

通常単価(税別): 790円～806円

税込単価: 869円～887円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

【特長】・左右兼用型です。【用途】・配分電盤・制御盤などに。

ハンドル形状
L型ハンドル
種類
本体
鍵形状
なし
材質
亜鉛
特殊付加機能
なし(通常)
用途
配分電盤、制御盤
種類（詳細）
ハンドル本体
材質（詳細）
亜鉛合金（ZDC）
仕上
クロムめっき（MZCr）
適用板厚 (mm)
最大2.5
付属品
大ナット、ビスセット
備考
止め金は別売りです。

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：亜鉛合金（ZDC）
表面仕上：クロムめっき（MZCr）
付属品：大ナット・ビスセット

パネル穴明け寸法

規格表

型番	L	W₁	（W₂）	（H₁）	H₂	P	φD	適用板厚	製品質量（g）
A-16-1	93	20	27	34	6	14.5	34	2.5	110
A-16-2	74	18	27	30	5	12	30	2.5	85

注意・禁止事項

本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。

型番リスト

表示件数

型番

A-16-1

A-16-2

全長

(mm)

全幅

(mm)

全高

(mm)

商品コード

最小発注数量

93	34	45.5	00065	1個
74	30	41.5	00066	1個

通常単価(税別) (税込単価)	通常出荷日

806円 ( 887円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・左右兼用型です。【用途】・配分電盤・制御盤などに。

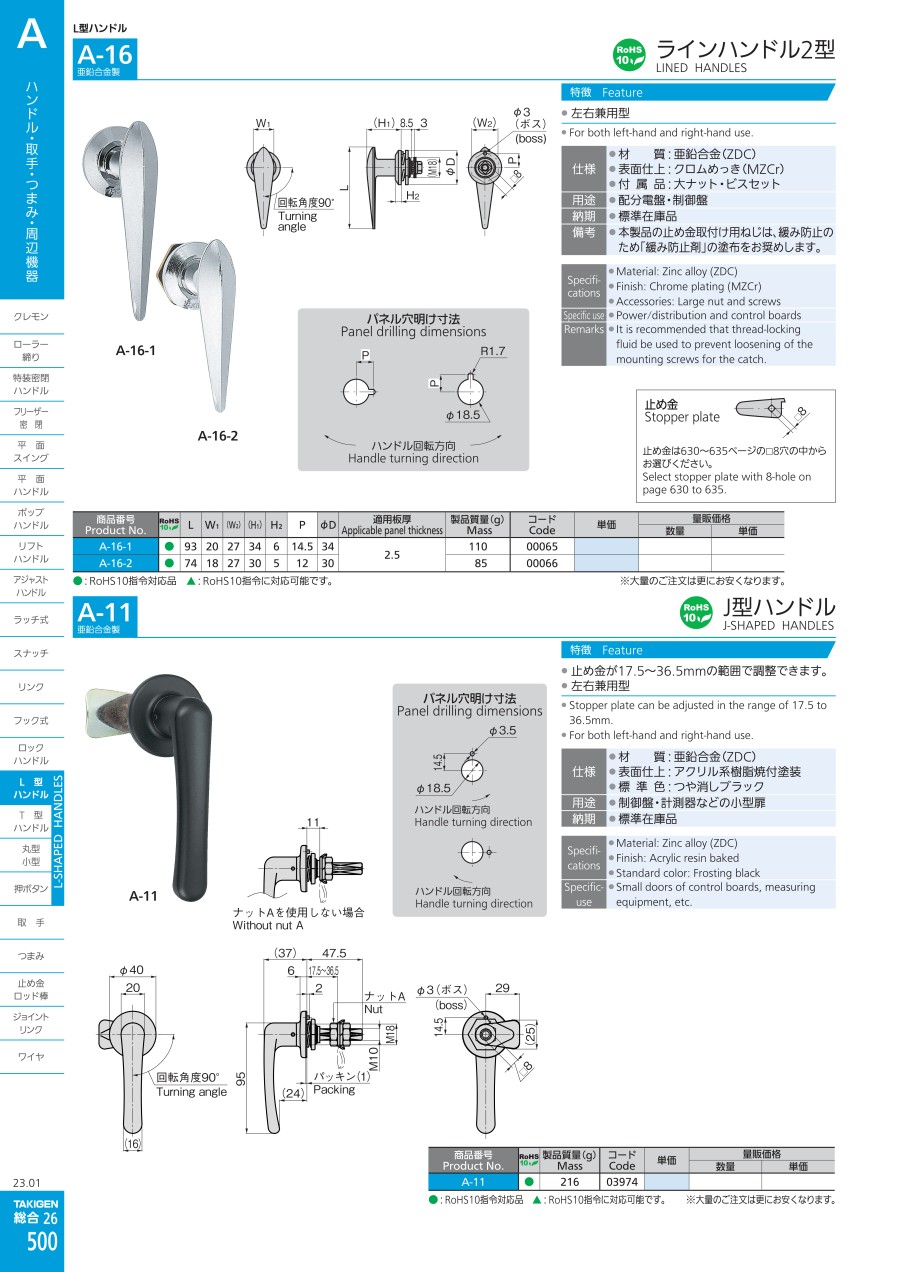

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
