ポップハンドル A-430

  • ハンドル形状
    L型ハンドル
  • 種類
    本体
  • 鍵形状
    錠前付き
  • 材質
    亜鉛
  • 特殊付加機能
    防水
  • 用途
    大型キュービクル、ロッド棒を併用する大型扉、振動機器の扉
  • 種類(詳細)
    ハンドル本体
  • 材質(詳細)
    亜鉛合金(ZDC)
  • 仕上
    クロムめっき(MZCr)
  • 勝手
    左右兼用
  • 鍵番号
    2001
  • 全長 (mm)
    153
  • 全幅 (mm)
    66
  • 全高 (mm)
    77
  • 付属品
    キー2本、ビスセット(止め金用)(取付用ねじは別売りです。)
  • 商品コード
    00623
  • 備考
    止め金は別売りです。

型番:

A-430-1
解除
数量:

A-430-1の仕様・寸法情報

ハンドル形状
L型ハンドル
種類
本体
鍵形状
錠前付き
材質
亜鉛
特殊付加機能
防水
用途
大型キュービクル、ロッド棒を併用する大型扉、振動機器の扉
種類(詳細)
ハンドル本体
材質(詳細)
亜鉛合金(ZDC)
仕上
クロムめっき(MZCr)
勝手
左右兼用
鍵番号
2001
全長(mm)
153
全幅(mm)
66
全高(mm)
77
付属品
キー2本、ビスセット(止め金用)(取付用ねじは別売りです。)
商品コード
00623
備考
止め金は別売りです。
-
-

商品情報

外形図

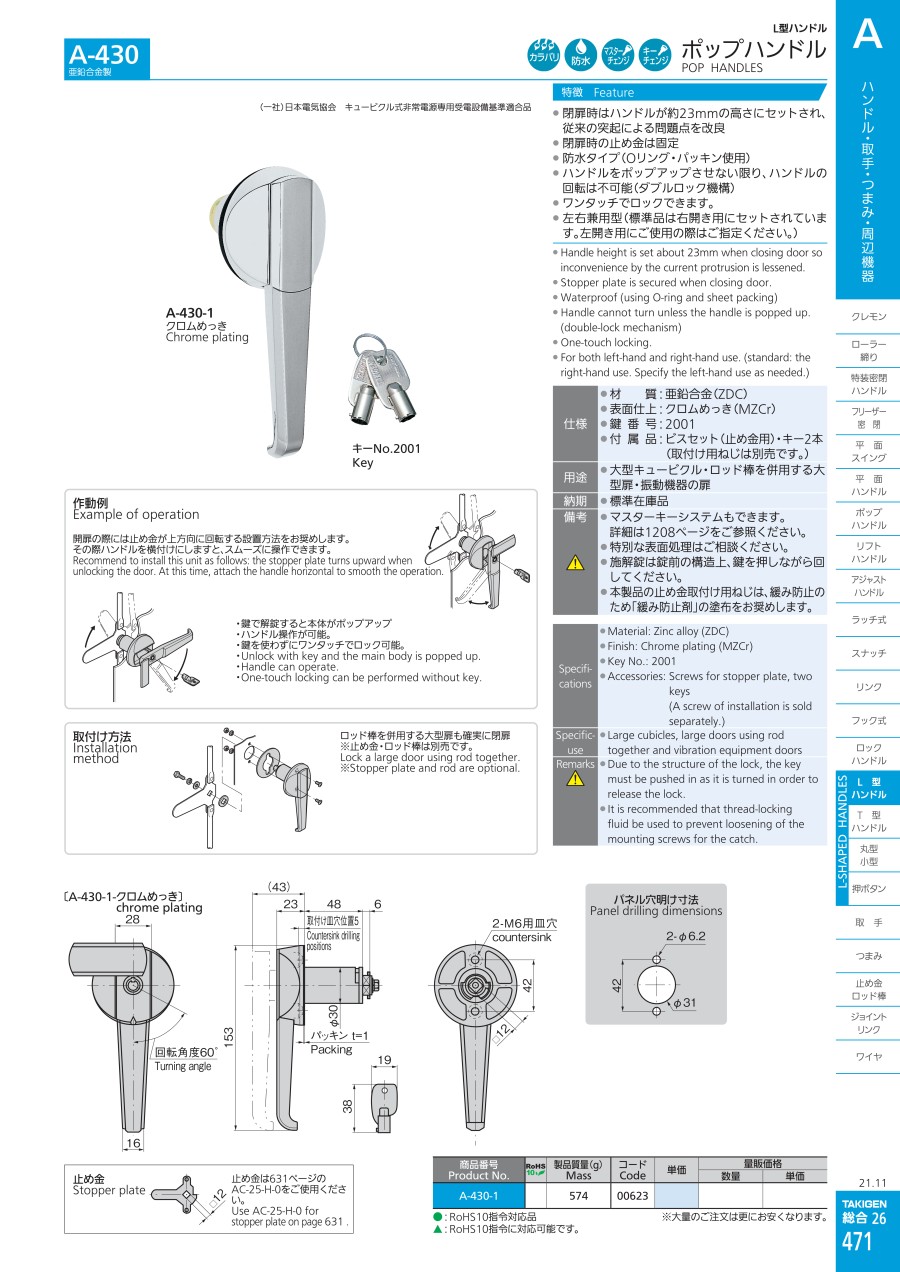

ポップハンドル A-430 外形図

製品仕様

  • 製品質量:574g
  • 材質:亜鉛合金(ZDC)
  • 表面仕上:クロムめっき(MZCr)
  • 鍵番号:2001
  • 付属品:キー2本、ビスセット(止め金用)
    ※取付け用ねじは別売です。


【取付け方法】

ポップハンドル A-430 取付方法

ロッド棒を併用する大型扉も確実に閉扉
※止め金・ロッド棒は別売です。止め金はAC-25-H-0をご使用ください。

【パネル穴明け寸法】

ポップハンドル A-430 パネル穴明け寸法

使用例

作動例

ポップハンドル A-430 作動例1

開扉の際には止め金が上方向に回転する設置方法をお勧めします。
その際ハンドルを横付けにしますと、スムーズに操作できます。

ポップハンドル A-430 作動例2
  • 鍵で解錠すると本体がポップアップ。
  • ハンドル操作が可能になります。
  • ロックは鍵を必要とせずワンタッチでできます。

注意・禁止事項

  • 施解錠は錠前の構造上、鍵を押しながら回してください。
  • 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。

型番リスト

表示件数
型番
A-430-1
最小発注数量
1個
通常単価(税別) (税込単価)
通常出荷日
3,880
( 4,268 )
9日目

詳細情報

基本情報

【特長】
・閉扉時はハンドルが約23mmの高さにセットされ、従来の突起による問題点を改良しました。
・閉扉時の止め金は固定です。
・防水タイプ(Oリング・パッキン使用)です。
・防水タイプ(Oリング・パッキン使用)。
・ハンドルをポップアップさせない限り、ハンドルの回転は不可能(ダブルロック機構)です。
・ワンタッチでロックできます。
・左右兼用型。
【用途】
・大型キュービクル・ロッド棒を併用する大型扉・振動機器の扉。

この商品に近い類似品がありませんでした。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ポップハンドル A-430の型番A-430-1のページです。 型番A-430-1に関する仕様情報を記載しております。
