フラットリフトハンドル A-234
- 通常単価(税別)
- 4,451円～4,611円
- 税込単価
- 4,896円～5,072円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
【特長】・パネル表面からの出っ張りが4mm、パネル取付け面からの奥行が25mmの薄型タイプです。・ハン...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
パネル穴明け寸法
製品仕様
- 製品質量：380g
- 材質：亜鉛合金（ZDC）
- 表面仕上：サチライトクロムめっき（MZCr）
- 鍵番号：030
- 適用板厚：0.6～2.3mm
- 付属品：キー2本・ビスセット・専用止め金
- 動作：
1.キーで解錠する。
2.ハンドルを引き起こす。（締付け解除）
3.ハンドルを60°回転する。
4.開扉
規格表
使用例
作動例
ハンドルを収納すると扉を3mm締付けます。
注意・禁止事項
・鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。
詳細情報
基本情報
【特長】
・パネル表面からの出っ張りが4mm、パネル取付け面からの奥行が25mmの薄型タイプです。
・ハンドルの引き上げ操作時と回転操作時にクリック感があり確実な操作ができます。
・ハンドルを収納することにより止め金が3mmリフトです。
・シールド効果が得られます。
・特殊ロック機構で従来の不安要素（止め金のガタ・振動・ロッド棒の自重落下）を解消、確実な施錠が行えます。
・右開き用。
【用途】
・情報通信機器（デジタル装置・磁気ディスク装置）などのEMI防止用シールドラック・各種振動機器の扉。

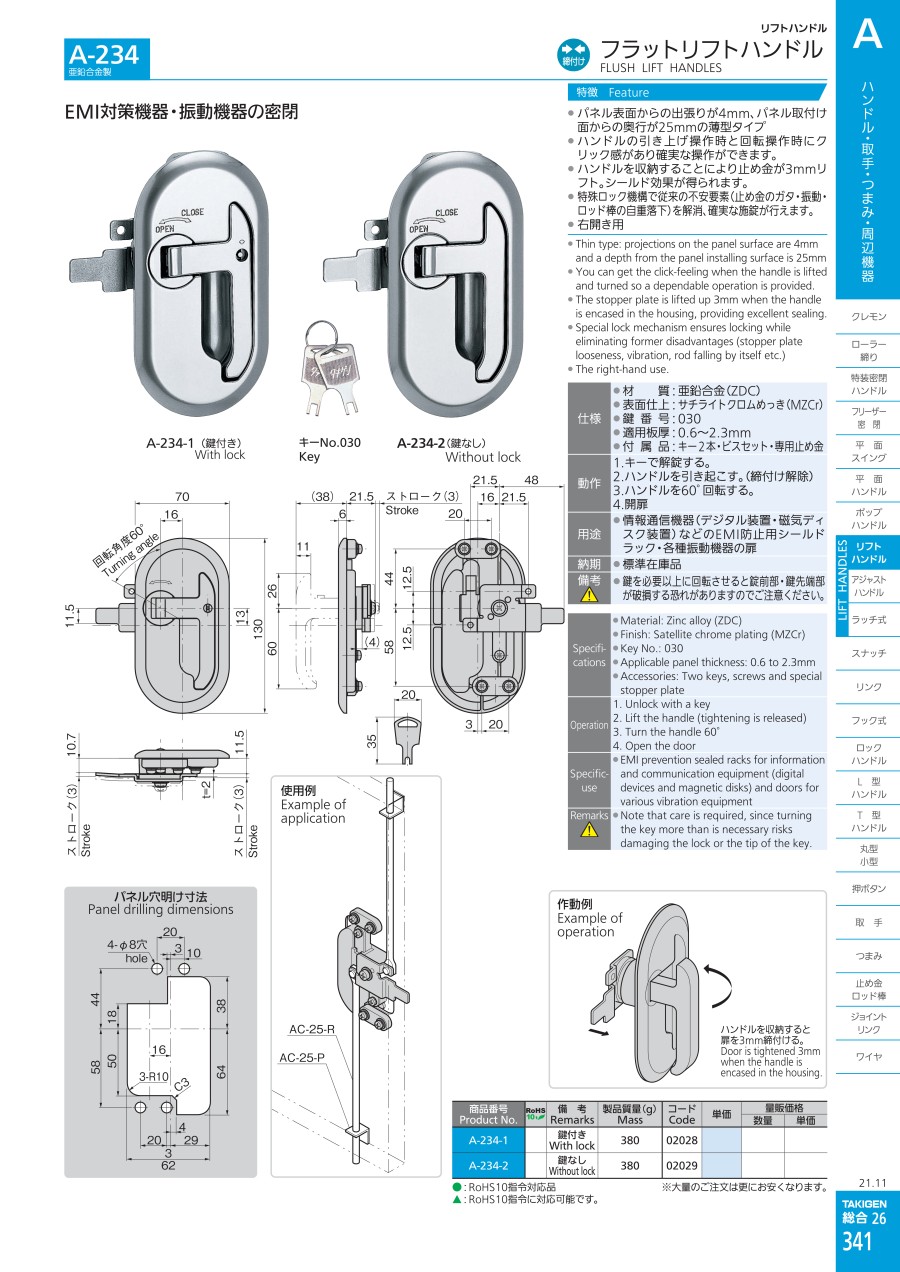

カタログ
