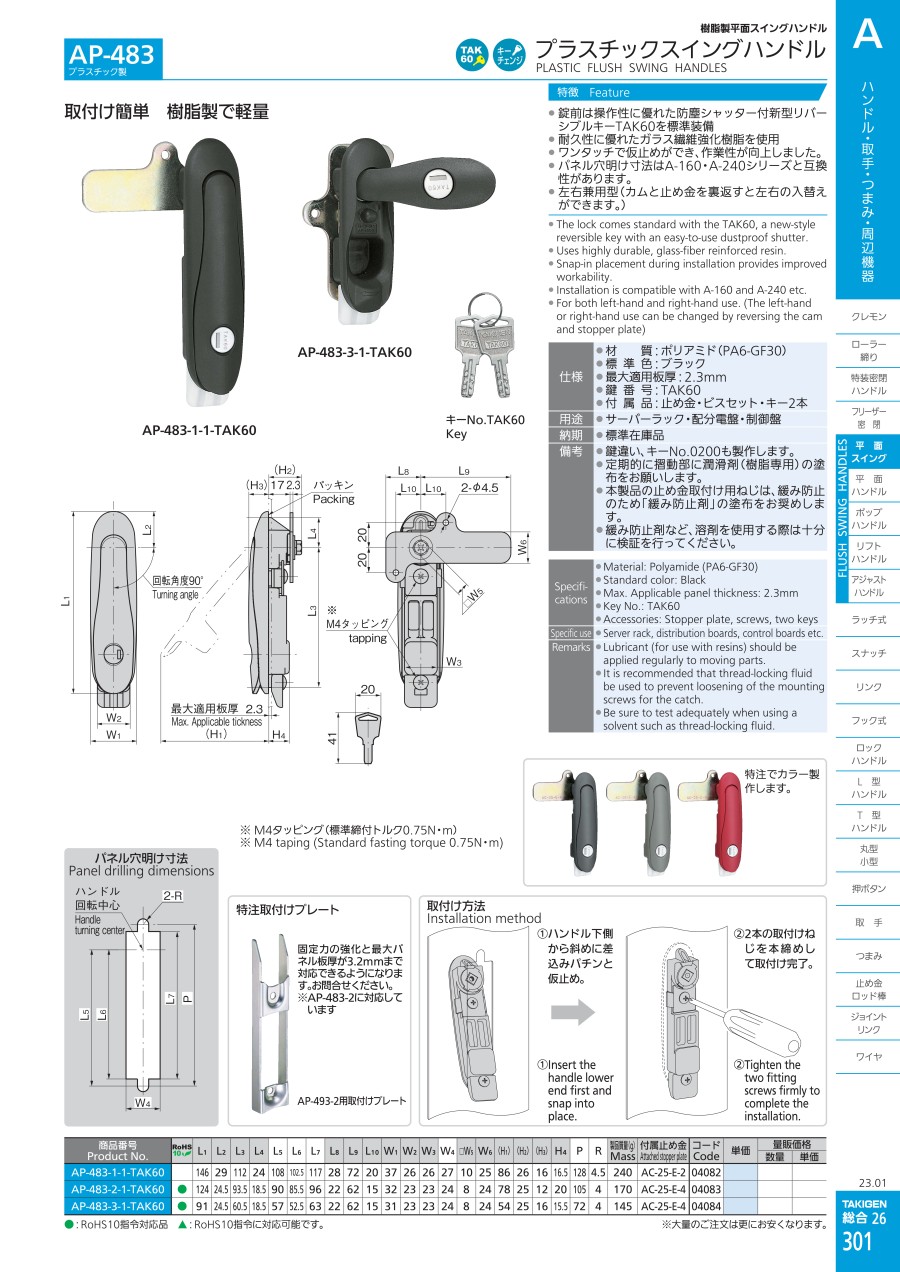

プラスチックスイングハンドル AP-483
- 通常単価(税別)
- 1,798円～2,533円
- 税込単価
- 1,978円～2,786円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
取付け簡単、樹脂製で軽量です【特長】・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK6...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※M4タッピング（標準締付トルク0.75N・m）
製品仕様
- 材質：ポリアミド（PA6-GF30）
- 標準色：ブラック
- 最大適用板厚：2.3mm
- 鍵番号：TAK60
- 付属品：止め金・ビスセット・キー2本
パネル穴明け寸法
取付け方法
規格表
| 型番 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 |
|---|---|---|---|---|---|---|---|---|---|---|
| AP-483-1-1-TAK60 | 146 | 29 | 112 | 24 | 108 | 102.5 | 117 | 28 | 72 | 20 |
| AP-483-2-1-TAK60 | 124 | 24.5 | 93.5 | 18.5 | 90 | 85.5 | 96 | 22 | 62 | 15 |
| AP-483-3-1-TAK60 | 91 | 24.5 | 60.5 | 18.5 | 57 | 52.5 | 63 | 22 | 62 | 15 |
| 型番 | W1 | W2 | W3 | W4 | □W5 | W6 | （H1） | （H2） | （H3） | H4 | P | R | 製品質量 （g） | 付属止め金 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AP-483-1-1-TAK60 | 37 | 26 | 26 | 27 | 10 | 25 | 86 | 26 | 16 | 16.5 | 128 | 4.5 | 240 | AC-25-E-2 |
| AP-483-2-1-TAK60 | 32 | 23 | 23 | 24 | 8 | 24 | 78 | 25 | 12 | 20 | 105 | 4 | 170 | AC-25-E-4 |
| AP-483-3-1-TAK60 | 31 | 23 | 23 | 24 | 8 | 24 | 54 | 25 | 16 | 15.5 | 72 | 4 | 145 | AC-25-E-4 |
商品特長詳細
材質記号・特性
| 熱可塑性樹脂 | 略号 | 熱変形温度（℃） | 耐弱酸性 | 耐強酸性 | 耐弱アルカリ性 | 耐強アルカリ性 | 耐ガソリン性 | 耐候性 |
|---|---|---|---|---|---|---|---|---|
| ポリアミド6 | PA6 | 70 | ○ | × | ◎ | ○ | ◎ | △ |
※◎：安全、○：ほぼ安全、△：一部危険、×：危険
（いずれも無荷重状態において）
注意・禁止事項
- 定期的に摺動部に潤滑剤（樹脂専用）の塗布をお願いします。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
- 緩み防止剤等、溶剤を使用する際は十分に検証を行ってください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,533円 ( 2,786円 ) | 5日目 |
2,138円 ( 2,352円 ) | 在庫品1日目当日出荷可能 |
1,798円 ( 1,978円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
取付け簡単、樹脂製で軽量です
【特長】
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備。
・耐久性に優れたガラス繊維強化樹脂を使用。
・ワンタッチで仮止めができ、作業性が向上しました。
・パネル穴開け寸法はA-160・A-240シリーズと互換性があります。
・左右兼用型（カムと止め金を裏返すと左右の入替えができます）。
【用途】
・サーバーラック・配分電盤・制御盤
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
プラスチックスイングハンドル AP-483のレビュー
サーバーラックの取手の代替品
5
5.02019/12/06
古いサーバーラックの取手の修理のため購入しました。
元々ついていた型番と同じものがありましたのでポン付けできました。
1人が参考にしています。
移動台車
5
5.02018/02/18
すっきりとしたデザインで装置とマッチしました。
取り付け用の加工も簡単なのも◎です。
1人が参考にしています。
