トリガー付オートリターンハンドル ＜埋込みプレートタイプ＞ A-505
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
パネル穴明け寸法
ハンドル部
製品仕様
| 材質 | 取付けベース | ステンレス鋼板（SUS304） |
|---|---|---|
| ハンドル | 亜鉛合金（ZDC） | |
| 表面仕上 | ハンドル | クロムめっき（MZCr） |
| 付属品 | キー2本・大ナット緩み止め用ビス | |
| 製品質量（g） | 1,200 | |
| 備考 | C-870とC-40を使用すると3点締めになります。 快適にご使用頂くために、随時、潤滑スプレー等を注入し、動作確認してください。 | |
使用例
取付け方法
詳細情報
基本情報
【特長】
・扉面からの突起が少ない埋込みタイプです。
・施錠状態でも内部から角棒の回転が可能です。
・ハンドル単体でもパネルに取付け可能。
・ハンドルはスプリングで元に戻りますが、角棒はハンドルと構造分離しており、元に戻りません。C-870シリーズの戻し機構のある端末と組合せてご使用ください。
・右開き用・左開き用（本図・写真共右開き用です）。
【用途】
・特装車・建機・コンテナー・振動機器。

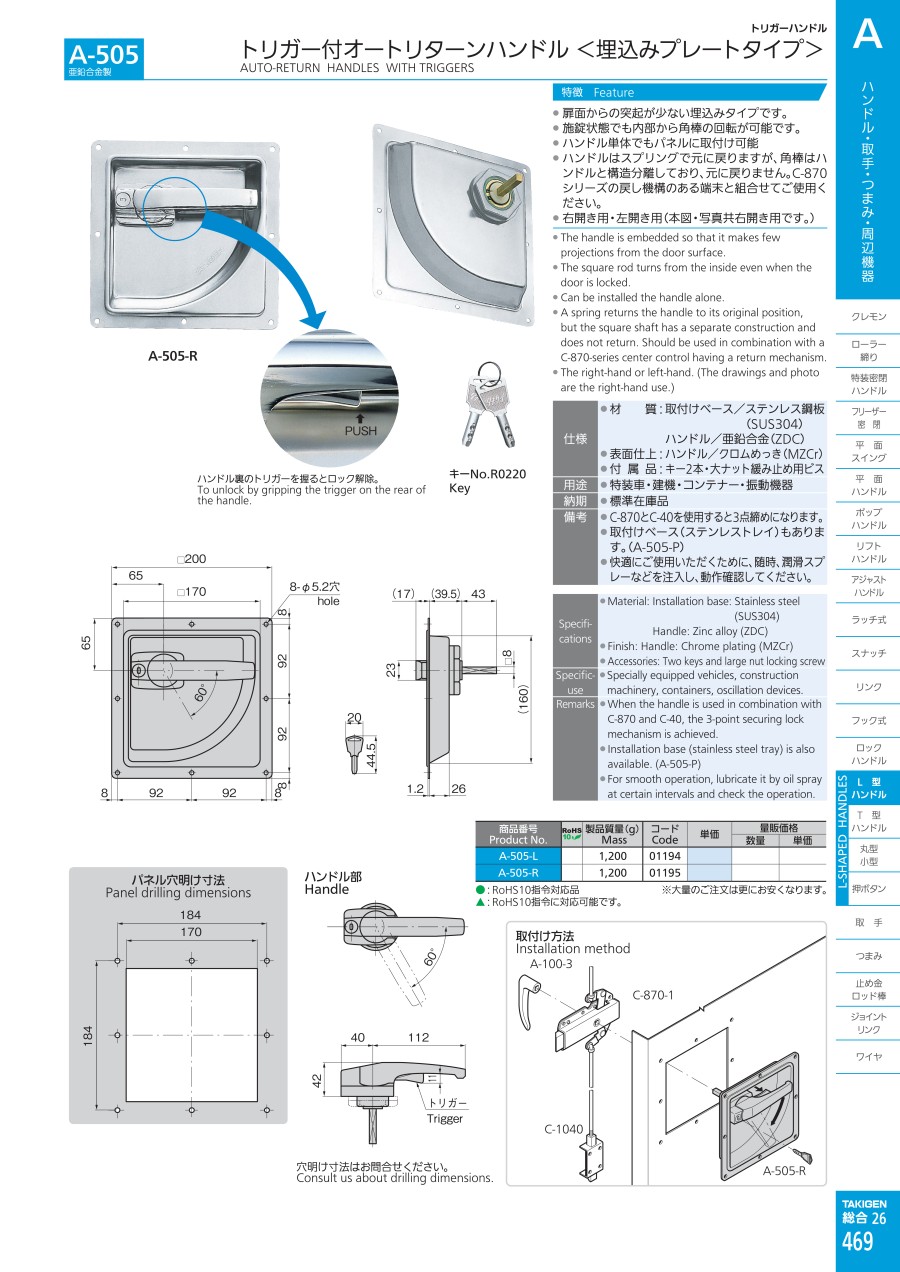

カタログ
