未確定：候補が3型番あります。
全長(mm)
~mm- 84
- 118
- 142
全幅(mm)
~mm- 30
- 32
全高(mm)
~mm- 21
- 25
タイプ
~mmCAD
- 2D
- 3D
ステンレス平面ハンドル A-1900
- 通常単価(税別)
- 7,534円～9,451円
- 税込単価
- 8,287円～10,396円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
【特長】・ステンレス製で耐食性に優れています。・左右兼用型。（止め金を裏返すと左右の入替えができます）...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
- 材質：冷間圧延ステンレス鋼板（SUS304）
- 表面仕上：ヘアライン仕上
- 鍵番号：0050
- 適用板厚：0～4mm
- 付属品：専用止め金・ビスセット・キー2本
| 型番 | 備考 | 製品質量 （g） |
|---|---|---|
| A-1900-1-1 | 鍵付き | 270 |
| A-1900-2-1 | 鍵付き | 180 |
| A-1900-3-1 | 鍵付き | 140 |
パネル穴明け寸法
規格表
| 型番 | L1 | （L2） | （L3） | （L4） | （L5） | L6 | L7 | L8 |
|---|---|---|---|---|---|---|---|---|
| A-1900-1-1 | 142 | 49.5 | 65.5 | 9.5 | 26 | 108 | 102.5 | 117 |
| A-1900-2-1 | 118 | 48.5 | 61.5 | 8.5 | 20 | 87 | 82 | 95 |
| A-1900-3-1 | 84 | - | 55 | 50 | 63 |
| 型番 | W1 | W2 | W3 | （H1） | H2 | H3 | t | P | φd | M | R |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1900-1-1 | 32 | 26 | 28 | 56 | 10 | 17 | 3 | 128 | 2-φ4 | M5 | 2.8 |
| A-1900-2-1 | 30 | 22 | 24 | 44 | 8 | 14 | 2 | 105 | 2-φ3 | M4 | 2.3 |
| A-1900-3-1 | 23 | 72 | φ3 |
注意・禁止事項
- 永くご使用頂くために定期的に摺動部に高性能潤滑剤（C-985）を塗布してください。
- 鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,451円 ( 10,396円 ) | 6日目 |
7,777円 ( 8,555円 ) | 在庫品1日目当日出荷可能 |
7,534円 ( 8,287円 ) | 5日目 |

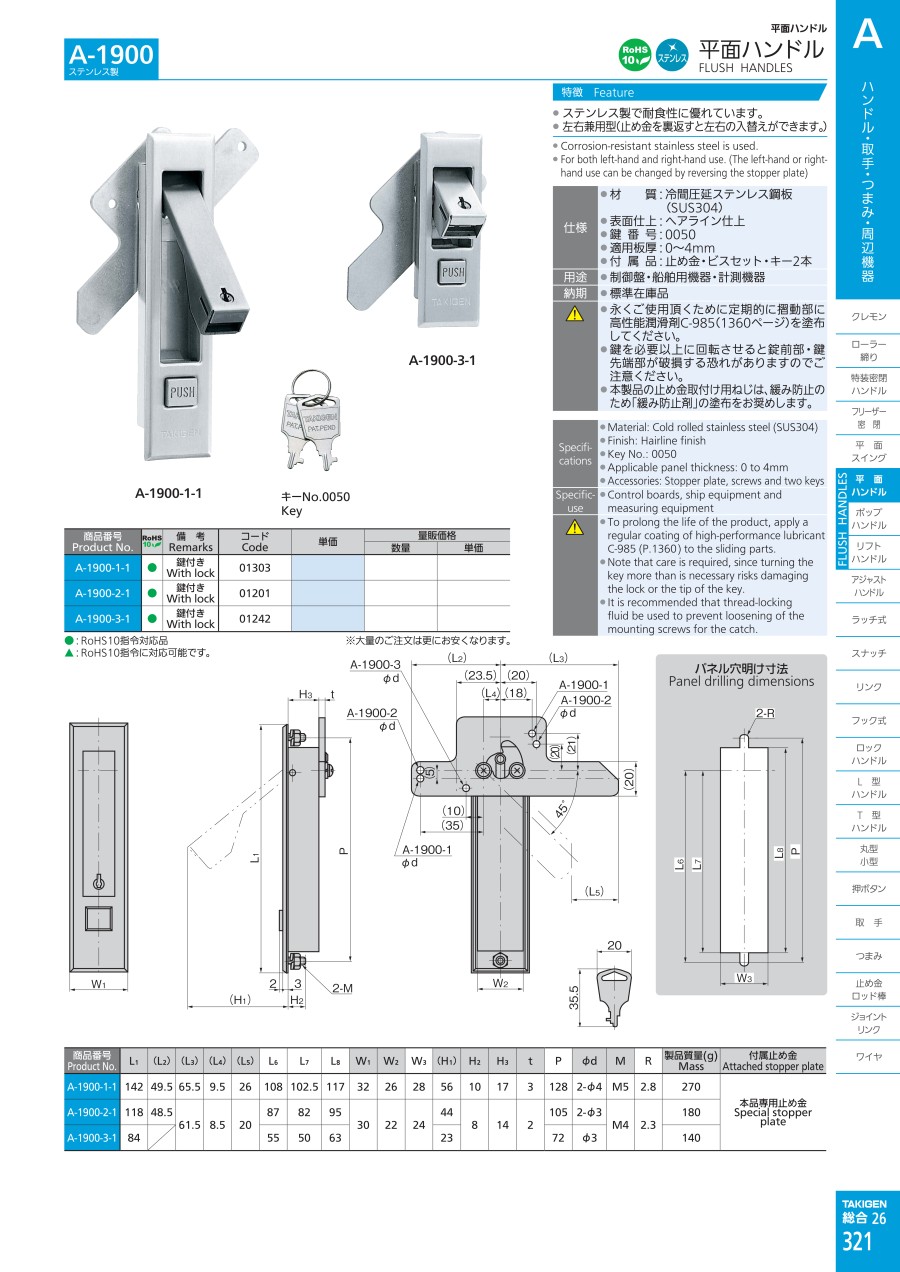

カタログ
