ステンレス平面ハンドル A-1700
- 通常単価(税別)
- 2,367円～3,849円特別価格
- 税込単価
- 2,604円～4,234円特別価格
通常出荷日：在庫品1日目～7日目一部当日出荷可能
【特長】・ステンレス製（SUS304）で耐食性に優れています・左右兼用型（止め金を裏返すと左右の入替え...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：冷間圧延ステンレス鋼板（SUS304）
- 表面仕上：ヘアライン仕上
- 適用板厚：0～3.5mm
- 付属品：止め金・ビスセット・キー2本
- 永くご使用頂くために定期的に摺動部に高性能潤滑剤C-985を塗布してください。
- 本製品の錠前はキー先端部での操作となります。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
| 型番 | 鍵番号 | 製品質量（g） | 付属止め金 |
|---|---|---|---|
| A-1700-1-1 | 0200 | 195 | 本品専用止め金 Special stopper plate |
| A-1700-1-2 | 鍵なし Without lock | ||
| A-1700-2-1 | 0200 | 125 | |
| A-1700-2-2 | 鍵なし Without lock | ||
| A-1700-3-1 | 0200 | 100 | |
| A-1700-3-2 | 鍵なし Without lock | ||
| A-1700-4-2 | 鍵なし Without lock | 65 |
パネル穴明け寸法
規格表
| 商品番号 Product No. | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | （L7） | L8 | L9 | L10 |
|---|---|---|---|---|---|---|---|---|---|---|
| A-1700-1-1 | 142 | 50 | 64 | 10 | 17 | 32 | 25 | 100 | 96 | 120 |
| A-1700-1-2 | ||||||||||
| A-1700-2-1 | 117 | 18.5 | 61.5 | 8.5 | 21.5 | - | 22 | 77.5 | 74 | 98 |
| A-1700-2-2 | 117 | 18.5 | 61.5 | 8.5 | 21.5 | - | 22 | 77.5 | 74 | 98 |
| A-1700-3-1 | 84 | 18.5 | 61.5 | 8.5 | 21.5 | - | 22 | 44.5 | 41 | 65 |
| A-1700-3-2 | 84 | 18.5 | 61.5 | 8.5 | 21.5 | - | 22 | 44.5 | 41 | 65 |
| A-1700-4-2 | 70 | 16.5 | 43 | 8.5 | - | - | 15 | 37.5 | 34 | 51 |
| 商品番号 Product No. | W1 | W2 | （W3） | （W4） | （W5） | （W6） | W7 | （H1） | H2 | P | N | Φd |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1700-1-1 | 33 | 24 | 20 | 15.5 | 21.5 | 5.5 | 27 | 65 | 15 | 128 | 2 | 4 |
| A-1700-1-2 | ||||||||||||
| A-1700-2-1 | 29 | 23 | 15 | 10 | 15 | - | 24 | 46 | 13 | 105 | 1 | 3.3 |
| A-1700-2-2 | 29 | 23 | 15 | 10 | 15 | - | 24 | 46 | 13 | 105 | 3.3 | |
| A-1700-3-1 | 29 | 23 | 15 | 10 | 15 | - | 24 | 26 | 13 | 72 | 1 | 3.3 |
| A-1700-3-2 | 29 | 23 | 15 | 10 | 15 | - | 24 | 26 | 13 | 72 | 3.3 | |
| A-1700-4-2 | 25 | 18 | 12 | 8 | - | - | 22 | 25 | 12 | 58 | - | - |
注意・禁止事項
- 鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,700円 ( 4,070円 ) | 在庫品1日目当日出荷可能 |
3,519円 ( 3,871円 ) | 5日目 |
3,849円3,156円 ( 3,472円 ) | 在庫品1日目当日出荷可能 |
2,921円 ( 3,213円 ) | 7日目 |
3,018円 ( 3,320円 ) | 7日目 |
2,367円 ( 2,604円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ステンレス製（SUS304）で耐食性に優れています
・左右兼用型（止め金を裏返すと左右の入替えができます）
【用途】
・配分電盤・制御盤・点検口
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

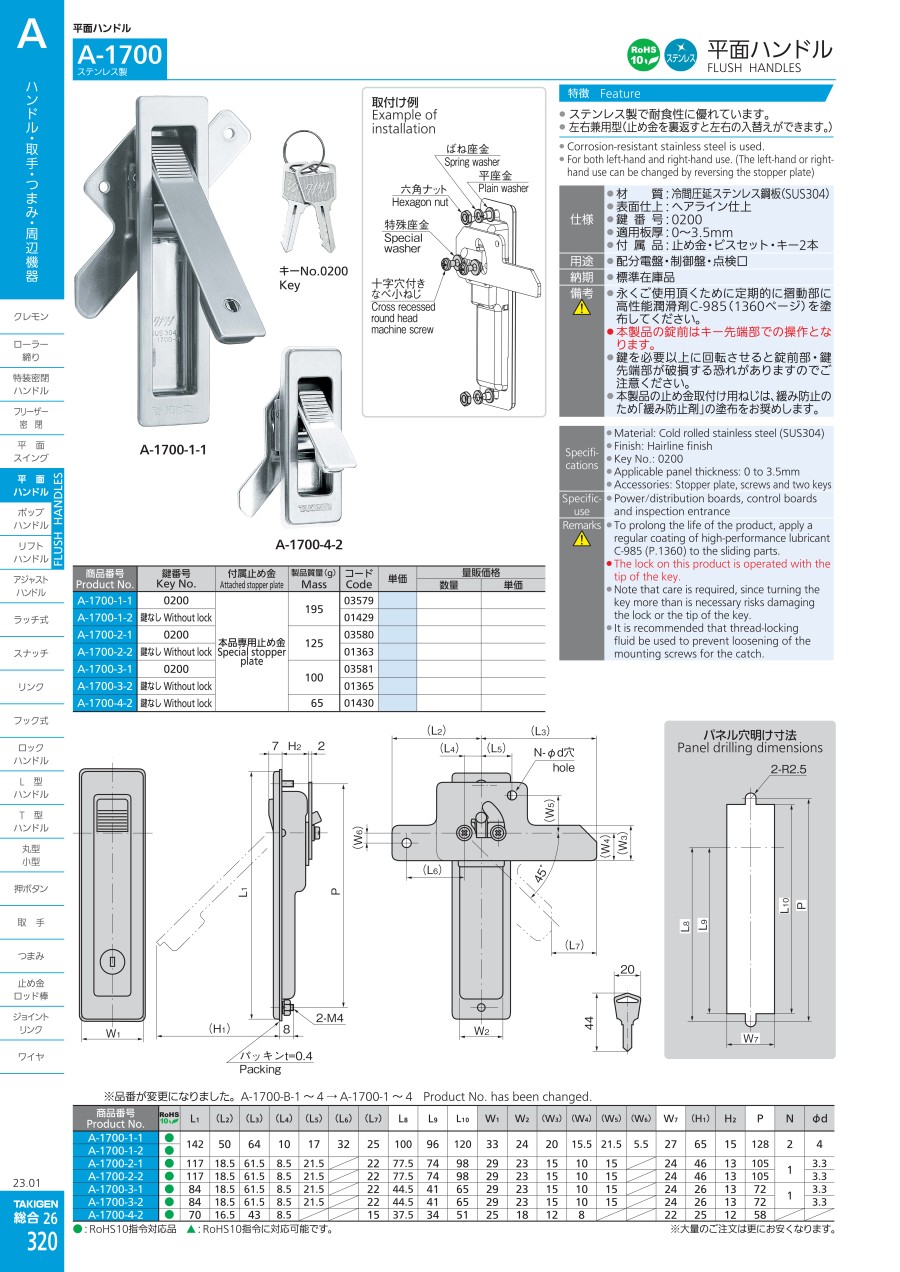

カタログ
