メカニカル部品技術窓口
ステンレス平面ハンドル A-1251
- 通常単価(税別)
- 9,765円～15,435円
- 税込単価
- 10,742円～16,979円
【特長】・左右兼用型。（止め金を裏返すと左右の入替えが可能）【用途】・高速道路...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
製品仕様
仕様
- 材質：ステンレス鋼鋳物（SUS304）
- 表面仕上：ヘアライン仕上
- 鍵番号：0050
- 付属品：キー2本・ビスセット・専用止め金
| 型番 | 備考 | 適用板厚 | 製品質量 （g） |
|---|---|---|---|
| A-1251-1-1 | 鍵付き | 0.6～1.5 | 375 |
| A-1251-2-1 | 鍵付き | 0.8～1.5 | 210 |
| A-1251-3-1 | 鍵付き | 0.8～1.5 | 165 |
| A-1251-4-2 | 鍵なし | 0.8～1.5 | 85 |
パネル穴明け寸法
【備考】
取付けねじを変更することにより、板厚を広げることができます。
- A-1251-1：3mm（M5×8SW）
- A-1251-2・3：2.5mm（M4×8SW）
規格表
| 型番 | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | （L7） | L8 | L9 | L10 | W1 | W2 | W3 | W4 | W5 | W6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1251-1-1 | 142 | 49.5 | 65.5 | 9.5 | 18.5 | 35 | 25 | 93 | 87.5 | 117 | 32 | 26 | 20 | 5 | 20 | 27 |
| A-1251-2-1 | 117 | 18.5 | 61.5 | 8.5 | - | 6 | 21 | 74 | 69.5 | 96 | 28 | 23 | - | - | 15 | 24 |
| A-1251-3-1 | 84 | 18.5 | 61.5 | 8.5 | - | 6 | 21 | 43 | 38.5 | 63 | 28 | 23 | - | - | 15 | 24 |
| A-1251-4-2 | 70 | 15 | 43 | 7 | - | 5 | 14 | 36.5 | 34.5 | 53 | 24 | 20 | - | - | 11 | 21 |
| 型番 | （H1） | H2 | H3 | H4 | t1 | t2 | P | φD | φd | R |
|---|---|---|---|---|---|---|---|---|---|---|
| A-1251-1-1 | 64 | 5 | 17.2 | 10 | 3 | 3 | 128 | 8 | 2-φ4.2 | 4.5 |
| A-1251-2-1 | 56 | 4 | 12 | 8 | 3 | 2 | 105 | 7 | φ3 | 4 |
| A-1251-3-1 | 33 | 4 | 12 | 8 | 3 | 2 | 72 | 7 | φ3 | 4 |
| A-1251-4-2 | 29.5 | 4 | 9 | 7 | 2.5 | 2 | 59 | 6 | φ3 | 3.5 |
注意・禁止事項
- 永くご使用頂くために定期的に摺動部に高性能潤滑剤（C-985）を塗布してください。
- 鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,435円 ( 16,979円 ) | 5日目 |
12,755円 ( 14,031円 ) | 5日目 |
12,511円 ( 13,762円 ) | 5日目 |
9,765円 ( 10,742円 ) | 9日目 |

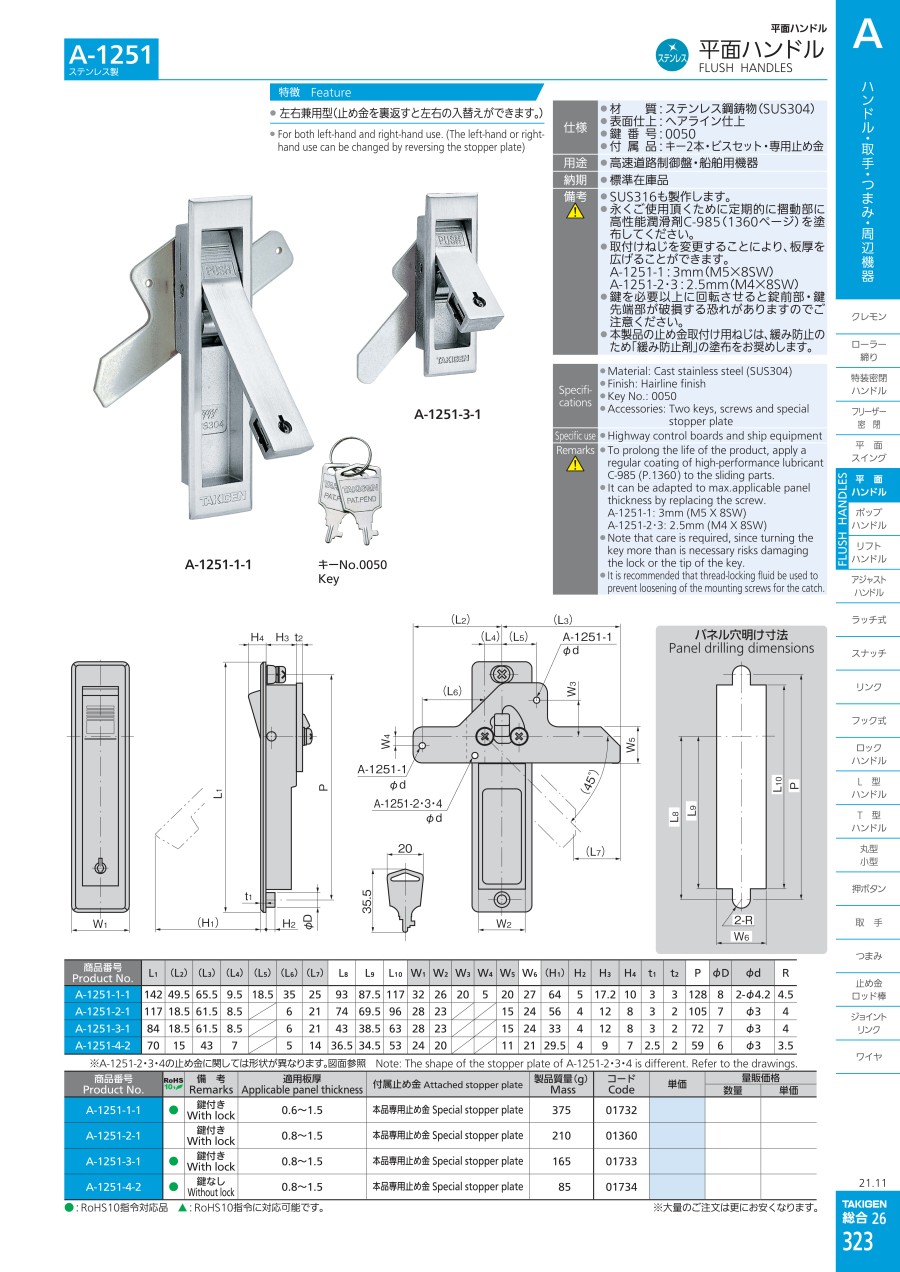

カタログ
