ステンレス平面ハンドル A-1230-A
- 通常単価(税別)
- 15,225円～16,801円
- 税込単価
- 16,748円～18,481円
カジリ防止 止め金装備。【特長】・止め金はカジリ防止タイプを標準装備。・錠前は...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図
製品仕様
- 材質：ステンレス鋼鋳物（SUS304）
- 表面仕上：ヘアライン仕上
- 鍵番号：0200
- 付属品：キー2本・ビスセット・専用止め金
パネル穴明け寸法
規格表
| 型番 | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | （L7） | L8 | L9 | L10 | W1 | W2 | （W3） | W4 | W5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1230-A-1-1 | 142 | 49.5 | 65.5 | 9.5 | 18 | 34.5 | 25.5 | 106 | 100.5 | 117 | 32 | 26 | 22 | 27 | 15 |
| A-1230-A-2-1 | 117 | 48.5 | 61.5 | 8.5 | 20 | 35 | 20.5 | 86 | 81.5 | 96 | 30 | 23 | 20 | 24 | 10 |
| A-1230-A-3-1 | 84 | - | 61.5 | 8.5 | - | - | 20 | 53 | 48.5 | 63 | 28 | 23 | - | 24 | - |
| 型番 | （H1） | H2 | H3 | H4 | （H5） | t | P1 | P2 | φD | φd | R | 最大適用板厚 | 製品質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-1230-A-1-1 | 50 | 7 | 5 | 17.2 | 22 | 3 | 128 | 22 | 8 | 2-φ3.5 | 4.5 | 2.5 | 385 |
| A-1230-A-2-1 | 38 | 6 | 7.5 | 12 | 22 | 2 | 105 | 19 | 7 | 2-φ3.2 | 4 | 2 | 240 |
| A-1230-A-3-1 | 14 | 6 | 7.5 | 12 | 22 | 2 | 72 | 19 | 7 | φ4.1 | 4 | 2 | 175 |
注意・禁止事項
- 摺動部には円滑油をご使用ください。特に塗料の付着にはご注意ください。
- 本製品の錠前はキー先端部での操作となります。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,801円 ( 18,481円 ) | 5日目 |
15,225円 ( 16,748円 ) | 5日目 |
15,778円 ( 17,356円 ) | 5日目 |
詳細情報
基本情報
カジリ防止 止め金装備。
【特長】
・止め金はカジリ防止タイプを標準装備。
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備。
・左右兼用型（止め金を裏返すと左右の入替えができます）。
・パネル穴開け寸法はA-240と同じです。
【用途】
・配分電盤・制御盤。

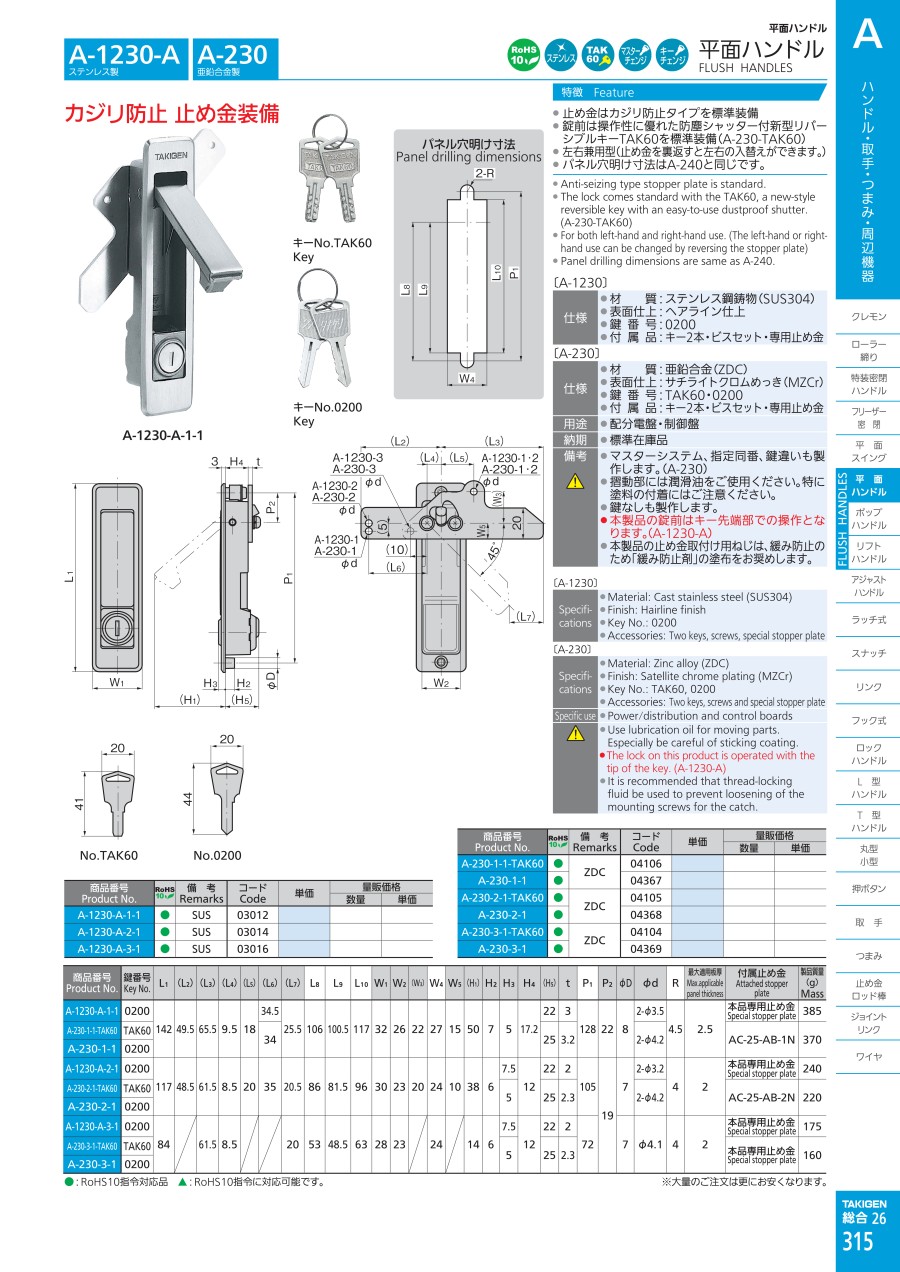

カタログ
