タキゲン製造

ステンレス薄型防水フラットハンドル A-1494

カタログ |

通常単価(税別): 12,600円～20,689円

税込単価: 13,860円～22,758円

通常出荷日：5日目～19日目

【特長】・取付け面から止め金までの奥行13～22mmの超薄型です。・防水タイプ（Oリング・シートパッキ...

よく一緒に見られています

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

タキゲン製造

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：ステンレス鋼鋳物（SUS304）
表面仕上：ヘアライン仕上
付属品：キー2本、ビスセット、専用止め金、取付け板

型番	鍵番号	適用板厚	製品質量（g）	付属止め金
A-1494-1-TAK60	TAK60	0.6～2.0	945	AC-1025-E-1
A-1494-1	0200	0.6～2.0	945	AC-1025-E-1
A-1494-2-TAK60	TAK60	0.6～2.0	625	AC-1025-E-2
A-1494-2	0200	0.6～2.0	625	AC-1025-E-2
A-1494-S-3-TAK60	TAK60	0.6～3.0	490	AC-1025-E-2
A-1494-S-3	0200	0.6～3.0	490	AC-1025-E-2
A-1494-S-4-TAK60	TAK60	0.6～3.0	360	AC-1025-E-4
A-1494-S-4	0200	0.6～3.0	360	AC-1025-E-4
A-1494-5	0200	0.6～2.0	245	AC-1025-7

※取付けねじを変更することにより、板厚を広げることができます。

A-1494-1：5mm（M5×14SW）
A-1494-2・S-3・S-4：4mm（M4×12SW）

パネル穴明け寸法

A-1494-1・2／A-1494-S-3・4

A-1494-5

規格表

型番	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	W₁	W₂	W₃	W₄	□W₅	（H₁）	H₂	H₃	H₄	t	d
A-1494-1-TAK60	190	28	23	157	28	72	20	23.5	181	48	25	35	36	10	118	10.5	21.5	15.5	3.0	4.5
A-1494-1	190	28	23	157	28	72	20	23.5	181	48	25	35	36	10	118	10.5	21.5	15.5	3.0	4.5
A-1494-2-TAK60	160	23.5	16.5	129.5	28	72	20	17	147	40	25	33	34	10	102	10.5	15	14	2.0	4.5
A-1494-2	160	23.5	16.5	129.5	28	72	20	17	147	40	25	33	34	10	102	10.5	15	14	2.0	4.5
A-1494-S-3-TAK60	142	27	14	102	28	72	20	14.5	117	34	25	26.5	27	10	90	11	15	13.5	2.0	4.5
A-1494-S-3	142	27	14	102	28	72	20	14.5	117	34	25	26.5	27	10	90	11	15	13.5	2.0	4.5
A-1494-S-4-TAK60	117	23	12	83	22	62	15	12.5	96	31	24	23.5	24	8	76	11	15	13.5	2.0	4.2
A-1494-S-4	117	23	12	83	22	62	15	12.5	96	31	24	23.5	24	8	76	11	15	13.5	2.0	4.2
A-1494-5	84	22.5	11.5	50.5	-	-	-	-	-	30	-	23	-	8	43	12	13	12	2.0	-

使用例

作動例（A-1494-1～4）

商品特長詳細

（社）日本配電制御システム工業会非常用配電盤等機器認定委員会登録品耐火形扉用把手
耐火形扉用把手登録品はA-1494-1・A-1494-2・A-1494-S-3・A-1494-S-4（No.0200）です。

注意・禁止事項

本製品の錠前はキー先端部での操作となります。
本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。

型番リスト

表示件数

型番

鍵番号

全長

(mm)

全幅

(mm)

全高

(mm)

適用板厚

(mm)

商品コード

最小発注数量

0200	190	48	35	2	03111	1個
0200	160	40	27.5	2	03112	1個
TAK60	160	40	27.5	2	04169	1個
0200	84	30	27	2	03115	1個
0200	142	34	28	3	03113	1個
TAK60	142	34	28	3	04170	1個
0200	117	31	28	3	03114	1個
TAK60	117	31	28	3	04171	1個

通常単価(税別) (税込単価)	通常出荷日

20,689円 ( 22,758円 )	19日目
18,375円 ( 20,213円 )	9日目
18,638円 ( 20,502円 )	8日目
12,600円 ( 13,860円 )	5日目
18,595円 ( 20,455円 )	5日目
17,325円 ( 19,058円 )	8日目
15,974円 ( 17,571円 )	5日目
15,974円 ( 17,571円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・取付け面から止め金までの奥行13～22mmの超薄型です。
・防水タイプ（Oリング・シートパッキン使用）です。
・防錆アップのサチライトクロムめっき（25μm）。
・耐火・耐熱・耐塩・耐酸です。
・左右兼用型（カムと止め金を裏返すと左右の入替ができます）です。
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備しています。
【用途】
・キュービクル・配分電盤・制御盤。

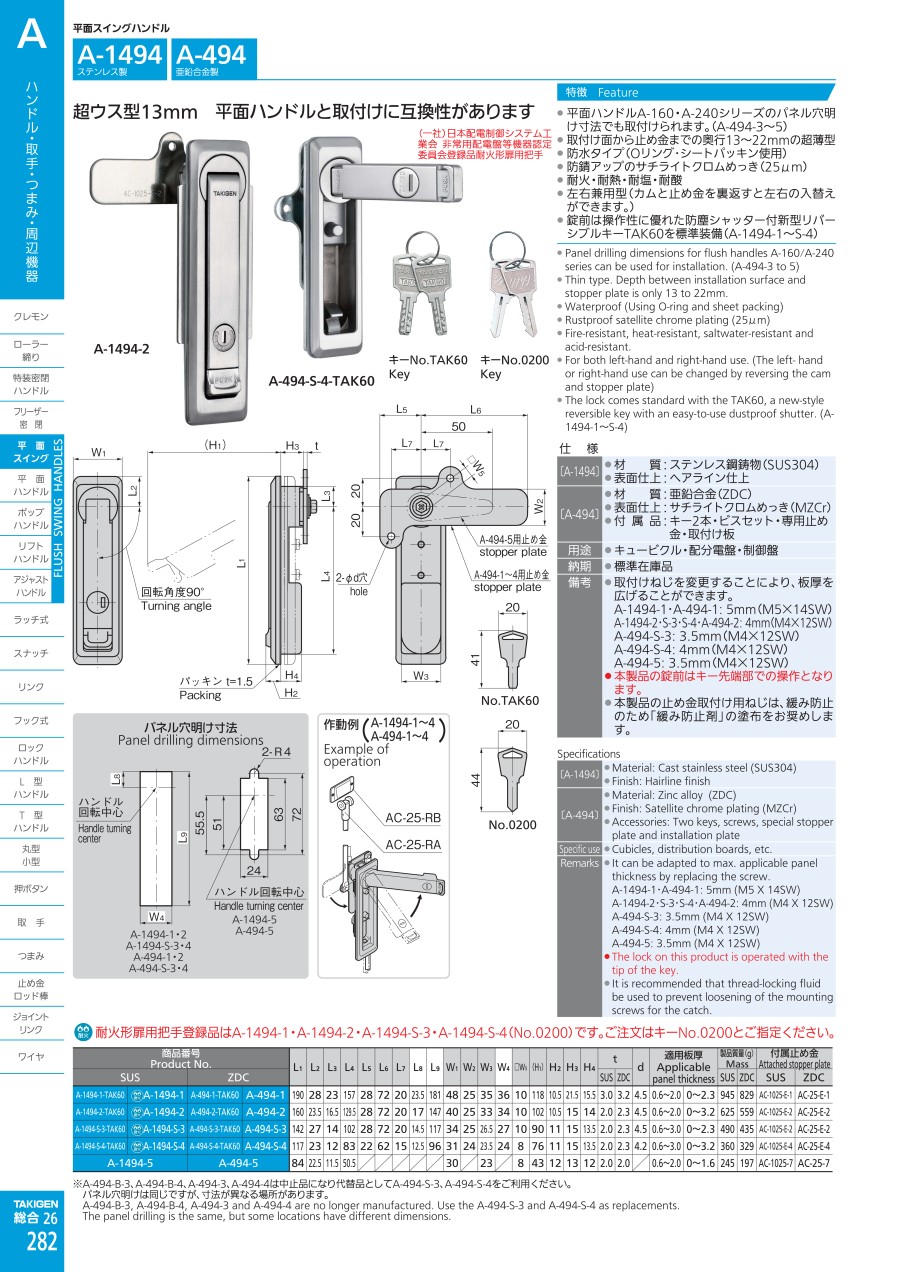

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
