スリム平面スイングハンドル A-446
- 通常単価(税別)
- 1,303円～1,764円
- 税込単価
- 1,433円～1,940円
【特長】・キャビネット工業会（CA-G02）「ハンドルの要求品質」に準拠してい...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
外形図
製品仕様
仕様
| 型番 | 鍵番号 | 製品質量（g） |
|---|---|---|
| A-446-1-1 | 0200 | 324 |
| A-446-1-2 | 鍵なし | 334 |
| A-446-2-1 | 0200 | 256 |
| A-446-2-2 | 鍵なし | 271 |
| A-446-3-1 | 0200 | 194 |
| A-446-3-2 | 鍵なし | 210 |
| A-446-1-1-0200-W-2 | 0200 | 324 |
| A-446-2-1-0200-W-2 | 0200 | 256 |
| A-446-3-1-0200-W-2 | 0200 | 194 |
- 材質：亜鉛合金（ZDC）
- 表面仕上：アクリル系樹脂焼付塗装（シルバー）
- 付属品：専用止め金・取付け板・ビスセット・キー2本（A-446-□-0200-W-2のみ）
- 用途：キュービクル・配電盤
- 適用板厚（mm）：0～2.5
- 付属止め金
A-446-1：AC-25-E-2
A-446-2：AC-25-E-4
A-446-3：AC-25-E-4
パネル穴明け寸法
規格表
| 型番 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | W1 | W2 | W3 | W4 | W5 | W6 | （H1） | （H2） | H3 | t | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-446-1 | 146 | 101.5 | 117 | 13.5 | 28 | 72 | 20 | 14.5 | 117 | 28 | 33 | 21 | 26 | 10 | 25 | 27 | 85 | 21.6 | 7.5 | 2.3 | 4.5 |
| A-446-2 | 121 | 83.5 | 93 | 11.8 | 22 | 62 | 15 | 12 | 96 | 27 | 30 | 19 | 23 | 8 | 24 | 24 | 76.3 | 19.2 | 4.2 | ||
| A-446-3 | 88 | 50.5 | 60 | 11.75 | 22 | 62 | 15 | 12 | 63 | 27 | 30 | 19 | 23 | 8 | 24 | 24 | 53 | 18.8 | 4.2 |
商品特長詳細
- ロックをインジケータで確認できます。
施錠
解錠
注意・禁止事項
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,619円 ( 1,781円 ) | 在庫品1日目当日出荷可能 |
1,760円 ( 1,936円 ) | 5日目 |
1,721円 ( 1,893円 ) | 5日目 |
1,571円 ( 1,728円 ) | 在庫品1日目当日出荷可能 |
1,650円 ( 1,815円 ) | 9日目 |
1,764円 ( 1,940円 ) | 在庫品1日目当日出荷可能 |
1,443円 ( 1,587円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 5日目 |
1,303円 ( 1,433円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・キャビネット工業会（CA-G02）「ハンドルの要求品質」に準拠しているハンドルです
・取付け面から止め金までの奥行き12.5mmの薄型です
・防水タイプ（Oリング・シートパッキン使用）
・左右兼用型（カムと止め金を裏返すと左右の入替えができます）
【用途】
・キュービクル・配電盤・制御盤
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - キーは別売です。（A-446-□-0200-W-2除く）こちらのページをご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

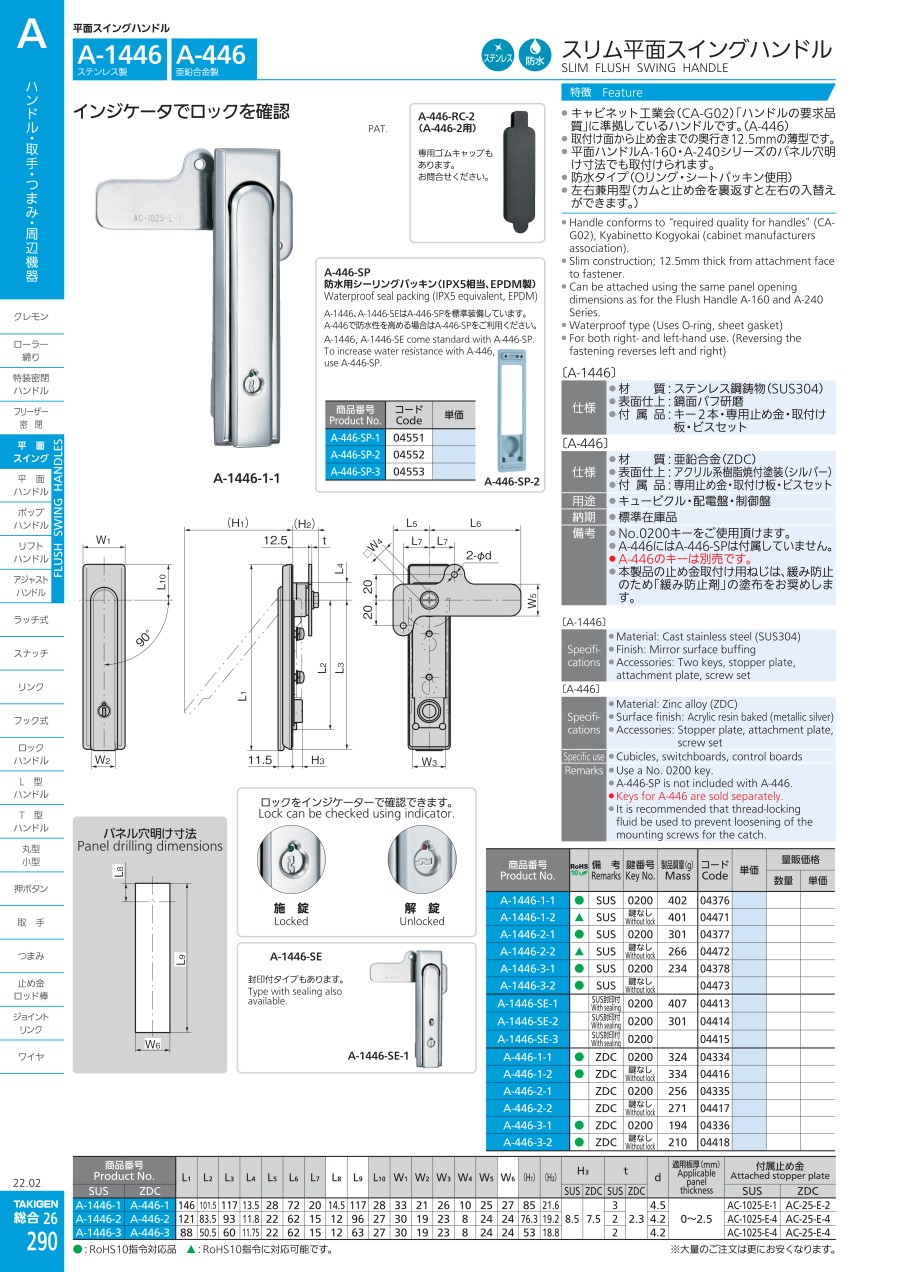

カタログ
スリム平面スイングハンドル A-446のレビュー
扉部操作取っ手として
4
4.02019/10/02
外販品（制御盤等）扉部操作取っ手として使用しています。有名ブランドに対する信頼感や過去の利用実績を鑑み得意先様のご指定に...もっと読む
0人が参考にしています。
