ステンレスコーナーハンドル FA-1709
- 通常単価(税別)
- 6,819円～7,370円
- 税込単価
- 7,501円～8,107円
【特長】・連結アームによるバランス構造で偏荷重がなくハンドルを軽く引くだけのワ...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- 材質：ステンレス鋼板（SUS304）
- 表面仕上：鏡面バフ研磨
- 付属品：受座
規格表
| 商品番号 | L1 | L2 | W1 | W2 | W3 | P1 | P2 | d | （S） | 製品質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| FA-1709 | 150 | 44 | 63 | 35 | 15 | 126 | 32 | 5.8 | 12 | 320 |
| FA-1709-W | 135 | 55 | 67 | 37 | 18 | 110 | 40 | 6.2 | 10 | 325 |
使用例
ハンドルを軽く引くとロックが解除され扉が開く。
注意・禁止事項
- 受座をなべねじで固定される場合は、ローラーにねじ頭が接触しない様にご注意ください。
詳細情報
基本情報
【特長】
・連結アームによるバランス構造で偏荷重がなくハンドルを軽く引くだけのワンタッチ構造です
・取付けスペースが小さいコンパクト設計です
・耐塩、耐酸に優れ、厳しい環境条件に最適です
・左右兼用型です
・南京錠で施錠できます
・せり上り蝶番を併用すれば自動閉扉できます
【用途】
・特装車・冷凍冷蔵車などの小型扉用
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

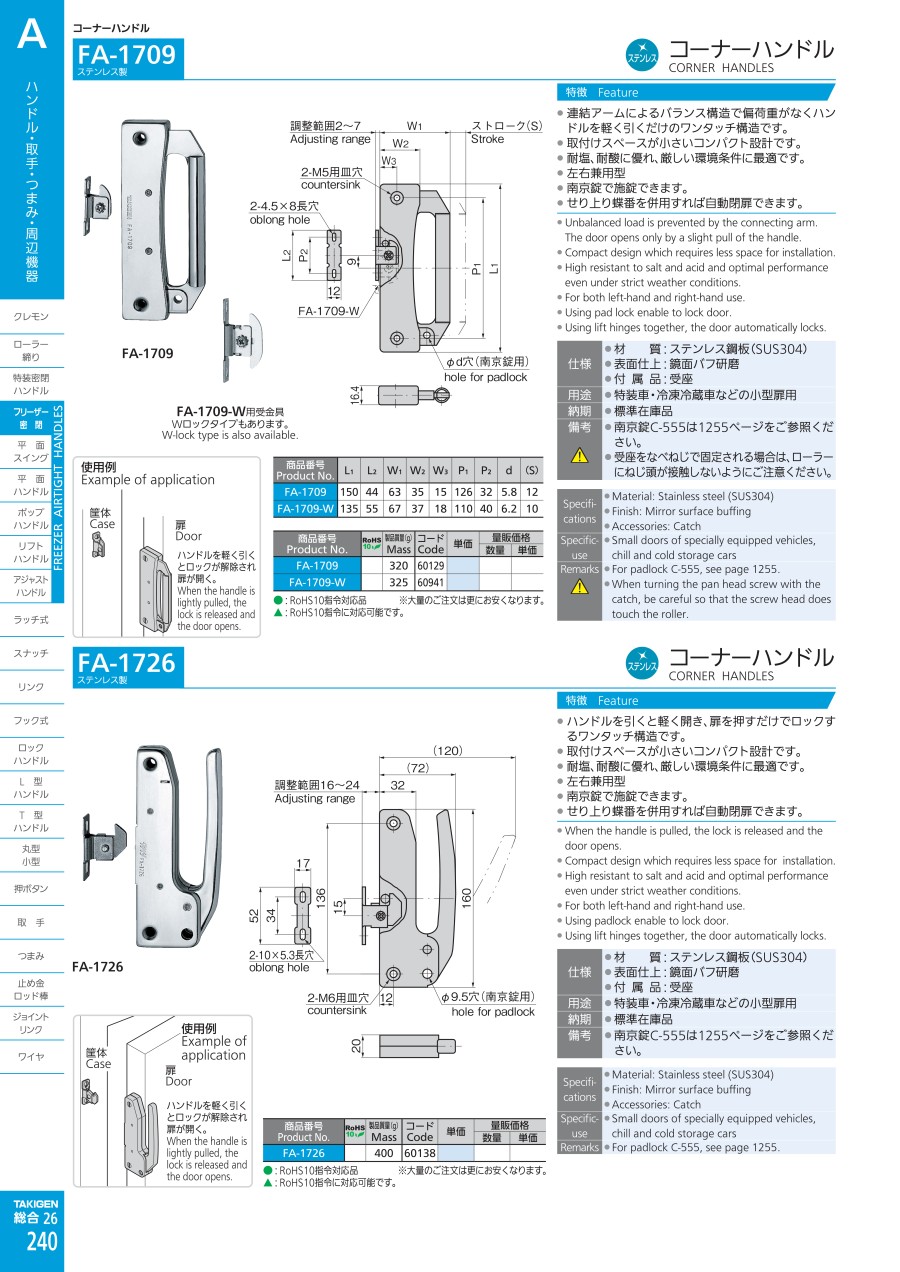

カタログ
