ケースハンドル A-56
- 通常単価(税別)
- 2,200円～2,846円
- 税込単価
- 2,420円～3,131円
【特長】・プルターン機構のため施錠状態が保持され振動などによる自然開扉を防止し...
詳細情報を確認する- ハンドル形状
- ツマミ・ノブ型ハンドル
- 種類
- 本体
- 鍵形状
- ラッチ式
- 材質
- スチール
- 特殊付加機能
- なし(通常)
- 用途
- ガスチャンバードア
- 種類（詳細）
- ハンドル本体
- 材質（詳細）
- ベース：冷間圧延鋼板（SPCC）／ハンドル：亜鉛合金（ZDC）／ケース：冷間圧延ステンレス鋼板（SUS304）
- 仕上
- ベース：亜鉛めっきクロメート処理（MFZn-C）／ハンドル：梨地クロムめっき（MZCｒ）／ケース：バレル研磨
- 外径 (mm)
- 60
- 付属品
- 専用止め金、取付ビス
未確定：候補が4型番あります。
商品情報

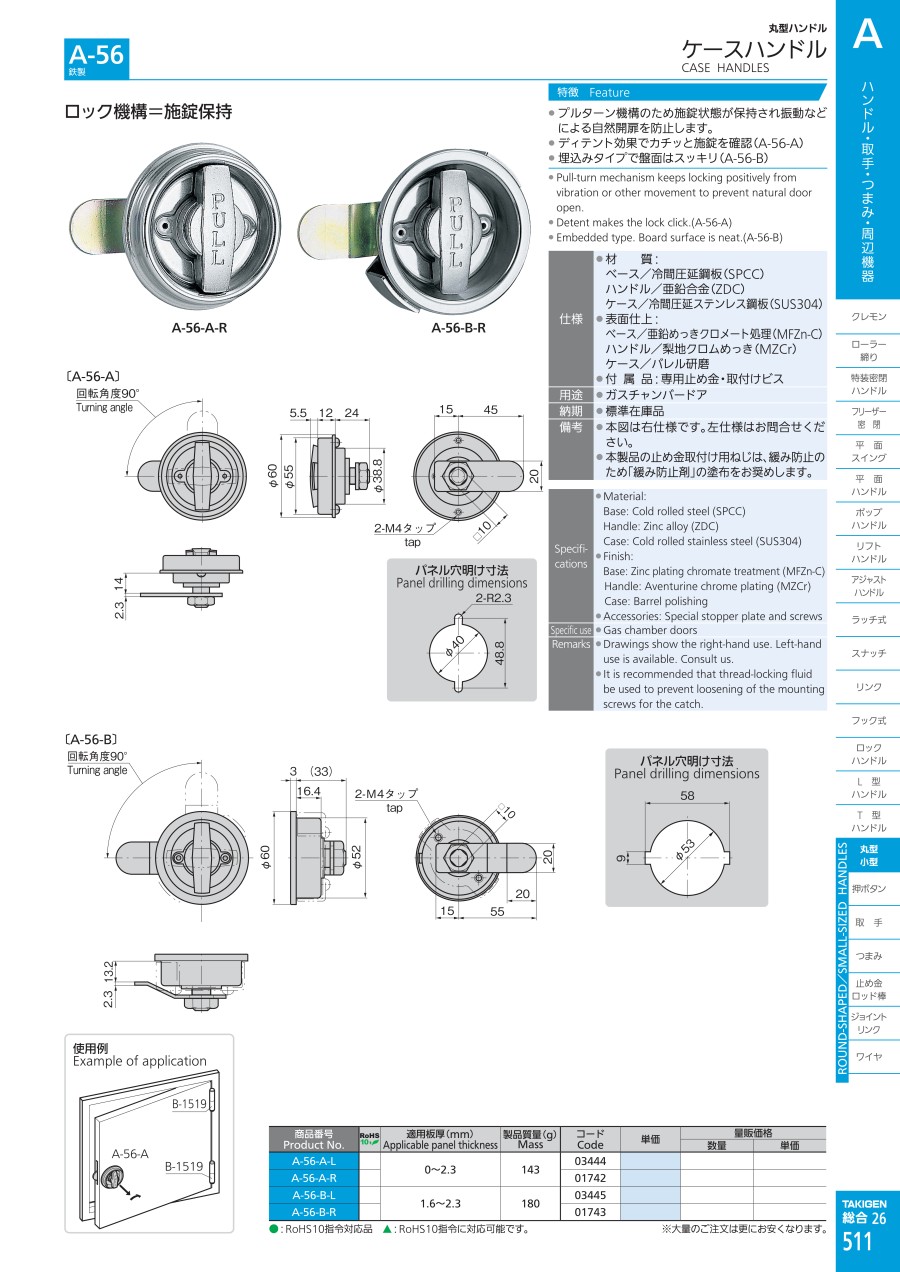

外形図
A-56-A
A-56-B
製品仕様
| 型番 | 材質 | 表面仕上 | 勝手 | 仕様 | 適用板厚 （mm） | 製品質量 （g） | 付属品 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ベース | ハンドル | ケース | ベース | ハンドル | ケース | ||||||
| A-56-A-L | 冷間圧延鋼板 （SPCC） | 亜鉛合金 （ZDC） | 冷間圧延ステンレス鋼板 （SUS304） | 亜鉛めっきクロメート処理 （MFZn-C） | 梨地クロムめっき （MZCr） | バレル研磨 | 左仕様 | 通常タイプ | 0～2.3 | 143 | 専用止め金、 取付けビス |
| A-56-A-R | 右仕様 | ||||||||||
| A-56-B-L | 左仕様 | 埋込みタイプ | 1.6～2.3 | 180 | |||||||
| A-56-B-R | 右仕様 | ||||||||||
使用例
技術情報・設計アイデア
パネル穴明け寸法
A-56-A
A-56-B
詳細情報
基本情報
【特長】
・プルターン機構のため施錠状態が保持され振動などによる自然開扉を防止します。
・ディテント効果でカチッと施錠を確認（A-56-A）。
・埋込みタイプで盤面はスッキリ（A-56-B）です。
【用途】
・ガスチャンバードア
カタログ
ケースハンドル A-56のレビュー
外販設備付帯部品として使用
5
5.02020/10/07
外販設備に付帯の扉部に対し操作用取っ手として使用しています。初期設計時に類似品各種を比較検討した中で最適と判断した結果、...もっと読む
0人が参考にしています。
