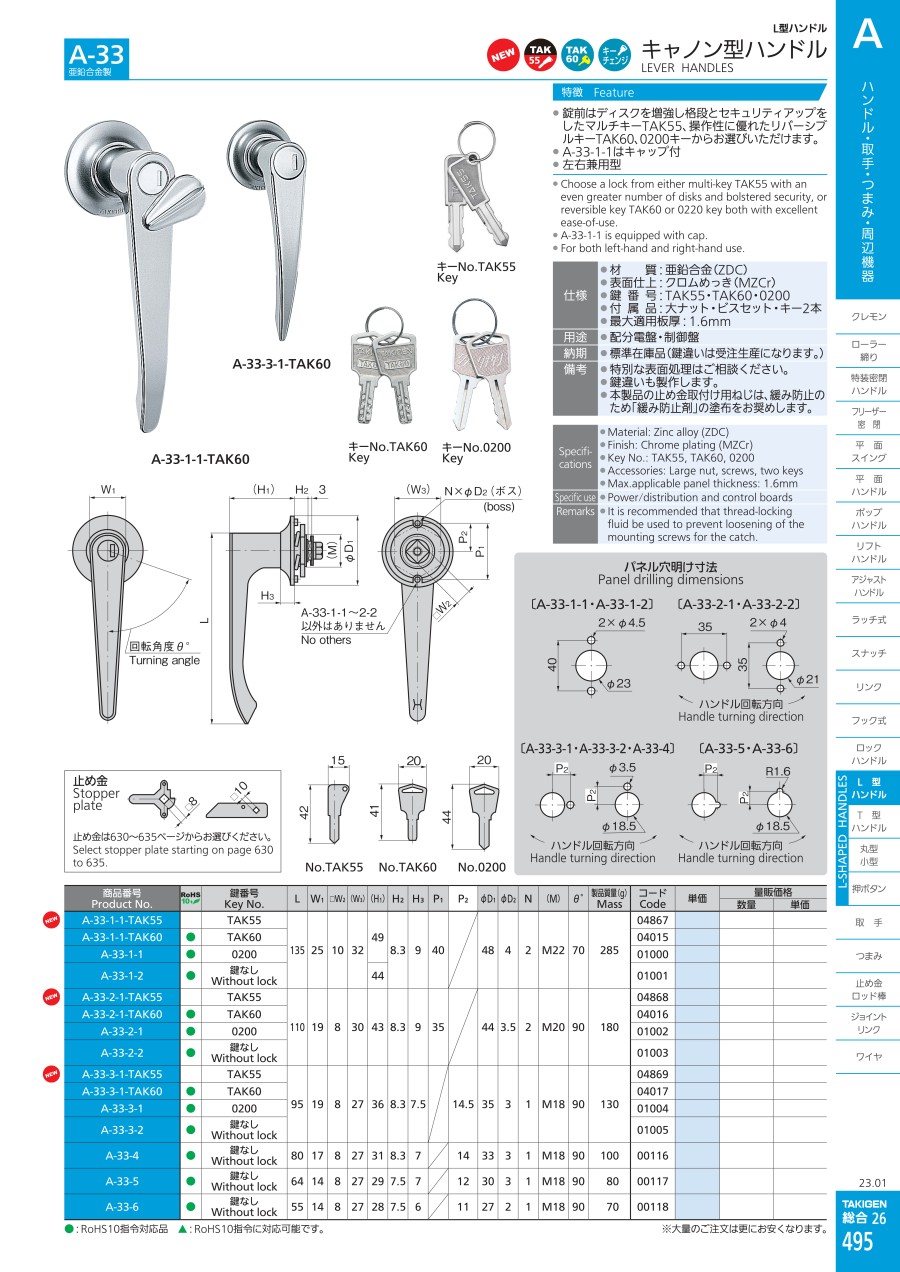

キャノン型ハンドル A-33

  • ハンドル形状
    L型ハンドル
  • 種類
    本体
  • 材質
    亜鉛
  • 特殊付加機能
    なし(通常)
  • 用途
    配分電盤、制御盤
  • 種類(詳細)
    ハンドル本体
  • 材質(詳細)
    亜鉛合金(ZDC)
  • 仕上
    クロムめっき(MZCr)
  • 勝手
    左右兼用型
  • 適用板厚 (mm)
    最大1.6
  • 備考
    止め金は別売りです。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が9型番あります。
数量:

商品情報

外形図

A-33の寸法図
キーNoTAK60の寸法図

キーNoTAK60の寸法図

パネル穴明け寸法

パネル穴明け寸法(A-33-1-1・A-33-1-2)

A-33-1-1・A-33-1-2

パネル穴明け寸法(A-33-2-1・A-33-2-2)

A-33-2-1・A-33-2-2

パネル穴明け寸法(A-33-3-1・A-33-3-2・A-33-4)

A-33-3-1・A-33-3-2・A-33-4

パネル穴明け寸法(A-33-5・A-33-6)

A-33-5・A-33-6

製品仕様

A-33-1-1の外観

A-33-1-1

A-33-3-1の外観

A-33-3-1

キーNoTAK60の外観

キーNoTAK60

規格表

商品番号
Product No.
鍵番号
Key No.
LW1□W2(W3)(H1)H2H3P1P2φD1φD2N(M)θ゜製品質量(g)
Mass
A-33-1-1-TAK60TAK60135251032498.3940-4842M2270285
A-33-1-10200
A-33-1-2鍵なし
Without lock
44
A-33-2-1-TAK60TAK6011019830438.3935-443.52M2090180
A-33-2-10200
A-33-2-2鍵なし
Without lock
A-33-3-1-TAK60TAK609519827368.37.5-14.53531M1890130
A-33-3-10200
A-33-3-2鍵なし
Without lock
A-33-4鍵なし
Without lock
8017827318.37-143331M1890100
A-33-5鍵なし
Without lock
6414827297.57-123031M189080
A-33-6鍵なし
Without lock
5514827287.56-112721M189070

型番リスト

表示件数

鍵形状

鍵番号

全長

(mm)

付属品

商品コード

最小発注数量
なし
鍵なし
135
大ナット、ビスセット
01001
1個
錠前付き
0200
110
大ナット、ビスセット、キー2本
01002
1個
錠前付き
TAK60
110
大ナット、ビスセット、キー2本
04016
1個
なし
鍵なし
110
大ナット、ビスセット
01003
1個
錠前付き
0200
95
大ナット、ビスセット、キー2本
01004
1個
錠前付き
TAK60
95
大ナット、ビスセット、キー2本
04017
1個
なし
鍵なし
95
大ナット、ビスセット
01005
1個
なし
鍵なし
80
大ナット、ビスセット
00116
1個
なし
鍵なし
64
大ナット、ビスセット
00117
1個
通常単価(税別) (税込単価)
通常出荷日
1,942
( 2,136 )
在庫品1日目当日出荷可能
2,614
( 2,875 )
在庫品1日目当日出荷可能
2,434
( 2,677 )
5日目
1,425
( 1,568 )
在庫品1日目当日出荷可能
2,187
( 2,406 )
在庫品1日目当日出荷可能
2,337
( 2,571 )
5日目
1,133
( 1,246 )
在庫品1日目当日出荷可能
860
( 946 )
在庫品1日目当日出荷可能
827
( 910 )
在庫品1日目当日出荷可能

詳細情報

基本情報

鍵付きのレバーハンドル。
【特長】
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備。
・A-33-1-1はキャップ付。
・左右兼用型。
・材質 : 亜鉛合金(ZDC)。
・表面仕上 : クロムめっき(MZCr)。
・鍵番号 : TAK60。
・付属品 : 大ナット・ビスセット・キー2本。
・最大適用板厚1.6mm。
【用途】
・配分電盤・制御盤。
