メカニカル部品技術窓口
オーブン用密閉リフトハンドル FA-681
- 通常単価(税別)
- 6,090円～7,140円
- 税込単価
- 6,699円～7,854円
通常出荷日：5日目
【特長】・ハンドルを手前に引くことにより、扉に隙間を作り蒸気や熱風を逃がす安全設計です。・ハンドルレバ...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

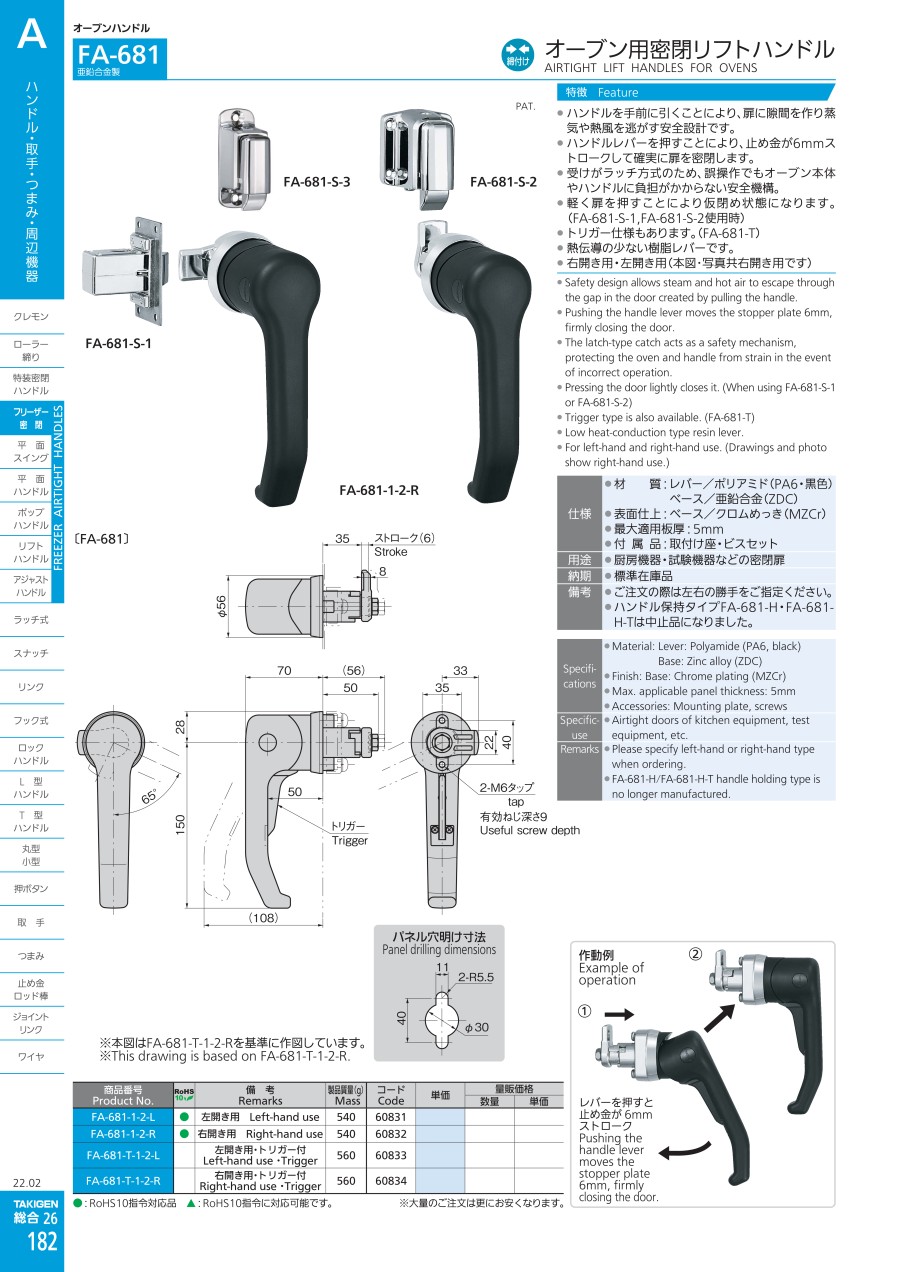

外形図
※本図はFA-681-T-1-2-Rを基準に作図しています。
製品仕様
| 型番 | 材質 | 表面仕上 | 最大適用板厚 | 付属品 | RoHS10 | 備考 | 製品質量（g） |
|---|---|---|---|---|---|---|---|
| FA-618-1-2-L | レバー/ ポリアミド（PA6・黒色） ベース/ 亜鉛合金（ZDC） | ベース/クロムめっき（MZCr） | 5mm | 取付け座・ ビスセット | ● | 左開き用 | 530 |
| FA-618-1-2-R | ● | 右開き用 | 530 | ||||
| FA-618-T-1-2-L | - | 左開き用・トリガー付 | 560 | ||||
| FA-618-T-1-2-R | - | 右開き用・トリガー付 | 560 |
●:RoHS10指令対応品
使用例
作動例
レバーを押すと止め金が6mmストローク
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,090円 ( 6,699円 ) | 5日目 |
6,177円 ( 6,795円 ) | 5日目 |
7,140円 ( 7,854円 ) | 5日目 |
詳細情報
基本情報
【特長】
・ハンドルを手前に引くことにより、扉に隙間を作り蒸気や熱風を逃がす安全設計です。
・ハンドルレバーを押すことにより、止め金が6mmストロークして確実に扉を密閉します。
・受けがラッチ方式のため、誤操作でもオーブン本体やハンドルに負担がかからない安全機構です。
・軽く扉を押すことにより仮閉め状態になります（FA-681-S-1,FA-681-S-2使用時）。
・トリガー仕様もあります（FA-681-T）熱伝導の少ない樹脂レバーです。
・右開き用・左開き用です（本図・写真共右開き用です）。
