いかり型ハンドル A-20
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
左右兼用型
A-20-3の外観
A-20-5の外観
A-20の寸法図
A-20の取り付け方法
A-20-2、A-20-3のパネル穴明け寸法
A-20-5のパネル穴明け寸法（左開き用、右開き用）
| 商品番号 Product No. | L | W1 | (H1) | H2 | H3 | H4 | φD | P | 最大適用板厚 Max. applicable panel thickness | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|---|---|
| A-20-2 | 38 | 8 | 30 | 9.5 | 2.5 | 7 | 34 | 13.5 | 3.5 | 75 |
| A-20-3 | 33 | 7 | 26 | 8 | 2 | 7 | 34 | 13.5 | 1.5 | 60 |
| A-20-5 | 28 | 5 | 22 | 7 | 2 | 5 | 23 | 10.5 | 1 | 40 |
詳細情報
基本情報
鍵付きのいかり型ハンドル。
【特長】
・左右兼用型。
・3サイズより選択。
・材質 : 亜鉛合金（ZDC）。
・表面仕上 : クロムめっき（MZCr）。
【用途】
・計測機器・小型機器の扉。

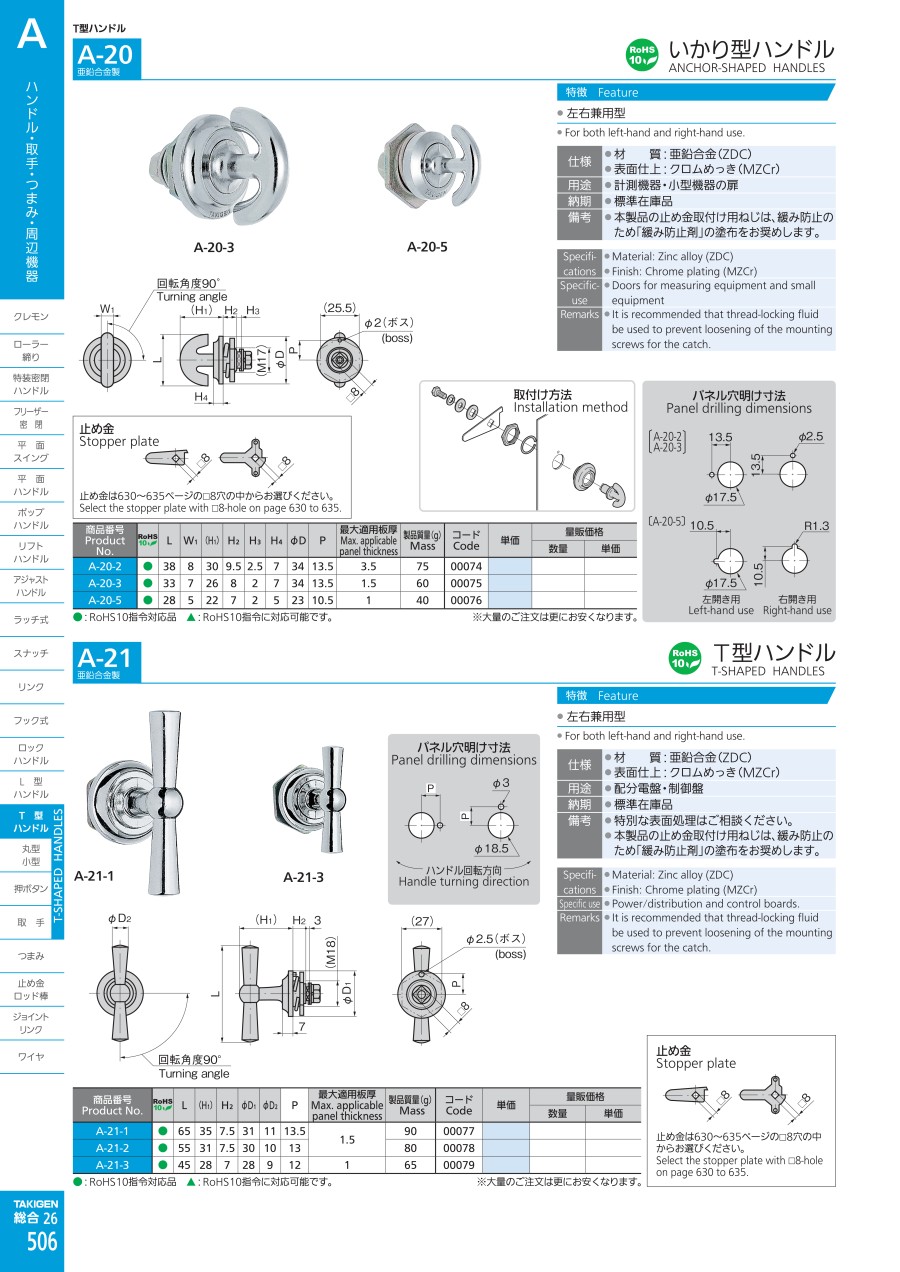

カタログ
商品担当おすすめ
いかり型ハンドル A-20のレビュー
消火栓カバーの扉部分のハンドルに
4
4.02020/01/29
ステンレス製で製作を依頼された消火栓カバーの扉部分のハンドルに使用しました。製作にあたり今まで消火栓カバーの扉部分に付い...もっと読む
