アウトサイドガスケットハンドル A-462
- 通常単価(税別)
- 6,930円～7,297円
- 税込単価
- 7,623円～8,027円
【特長】・パッキンの外側にハンドルを取付けるので、防水を必要とする際にハンドル取付け部にコーキング等を...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

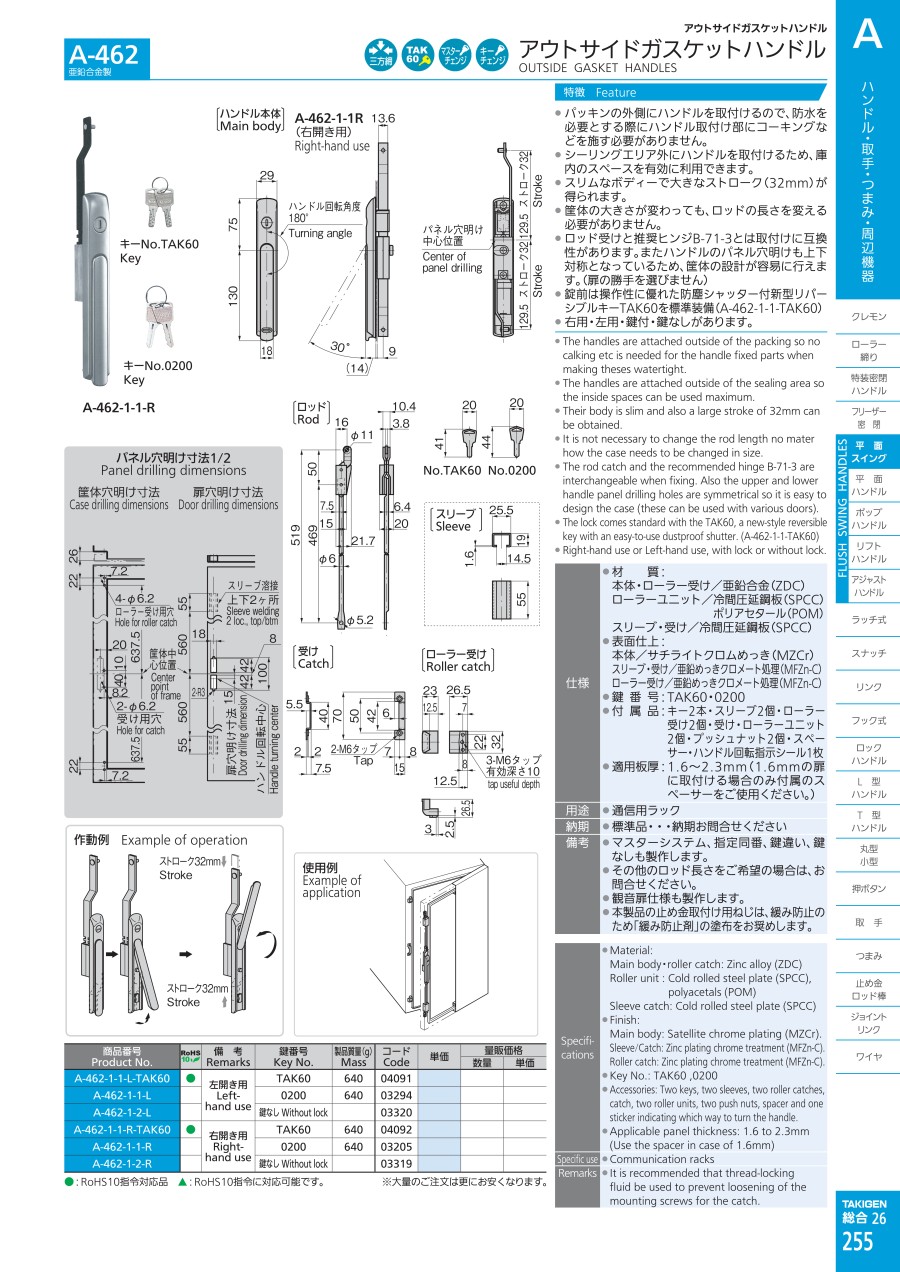

外形図
A-462-1-1R（右開き用）
ハンドル本体
ロッド
キー：No.TAK60
スリーブ
受け
ローラー受け
製品仕様
仕様
- 材質
本体・ローラー受け：亜鉛合金（ZDC）
ローラーユニット：冷間圧延鋼板・ポリアセタール（POM）
スリーブ・受け：冷間圧延鋼板（SPCC） - 表面仕上
本体：サチライトクロムめっき（MZCr）
スリーブ・受け：亜鉛めっきクロメート処理（MFZn-C）
ローラー受け：亜鉛めっきクロメート処理（MFZn-C） - 付属品：キー2本（A-462-1-1□のみ）・スリーブ2個・ローラー受け2個・受け・ローラーユニット2個・CS型止め輪2個・スペーサー・ハンドル回転指示シール1枚
- 適用板厚：1.6～2.3mm（1.6mmの扉に取付ける場合のみ付属のスペーサーをご使用ください。）
| 型番 | 備考 | 鍵番号 | 製品質量（g） |
|---|---|---|---|
| A-462-1-1L-TAK60 | 左開き用 | TAK60 | 640 |
| A-462-1-2-L | 鍵なし | 640 | |
| A-462-1-1R-TAK60 | 右開き用 | TAK60 | 640 |
| A-462-1-2-R | 鍵なし | 640 |
パネル穴明け寸法
筐体穴明け寸法
扉穴明け寸法
使用例
作動例
注意・禁止事項
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,297円 ( 8,027円 ) | 5日目 |
7,297円 ( 8,027円 ) | 5日目 |
6,930円 ( 7,623円 ) | 9日目 |
6,930円 ( 7,623円 ) | 9日目 |
詳細情報
基本情報
【特長】
・パッキンの外側にハンドルを取付けるので、防水を必要とする際にハンドル取付け部にコーキング等を施す必要がありません
・シーリングエリア外にハンドルを取付けるため、庫内のスペースを有効に利用できます
・スリムなボディーで大きなストローク（32mm）が得られます
・筐体の大きさが変わっても、ロッドの長さを変える必要がありません
・ロッド受けと推奨ヒンジB-71-3とは、取付けに互換性があります。またハンドルのパネル穴明けも上下対称となっているため、筐体の設計が容易に行えます（扉の勝手を選びません）
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備しています（A-462-1-1-TAK60）
【用途】
・通信用ラック
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
