A-464用プラスチックカバー A-464-PC
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
- 製品質量：50g
- 材質：AES樹脂
- 表面仕上：シボ加工
- 標準色：5Y7/1（アイボリー）
パネル穴明け寸法
規格表
| 型番 | L1 | （L2） | L3 | L4 | L5 | L6 | W1 | W2 | （H1） | （H2） | H3 | t | 適用ハンドル | 製品質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-464-PC-1 | 189 | 223 | 49 | 140 | 117 | 102.5 | 50 | 27 | 30 | 19 | 16.5 | 2.3 | A-464-1・A-464-C-1 A-464-DL-1・LE-464-1 | 44 |
| A-464-PC-2 | 168 | 201 | 47.5 | 120.5 | 96 | 84 | 44 | 24 | 20 | 11.5 | 16.5 | 2 | A-464-2・A-464-C-2 | 40 |
| A-464-PC-3 | 135 | 168 | 47.5 | 87.5 | 63 | 51 | 44 | 24 | 19.5 | 11.3 | 23 | 2 | A-464-3・A-464-C-3 | 38 |
注意・禁止事項
- 本品はA-464シリーズの防食、防塵を目的に製作したものです。屋外での使用には問題ありませんが完全防水ではありません。（IPX3）
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
508円 ( 559円 ) | 5日目 |
420円 ( 462円 ) | 5日目 |
420円 ( 462円 ) | 5日目 |

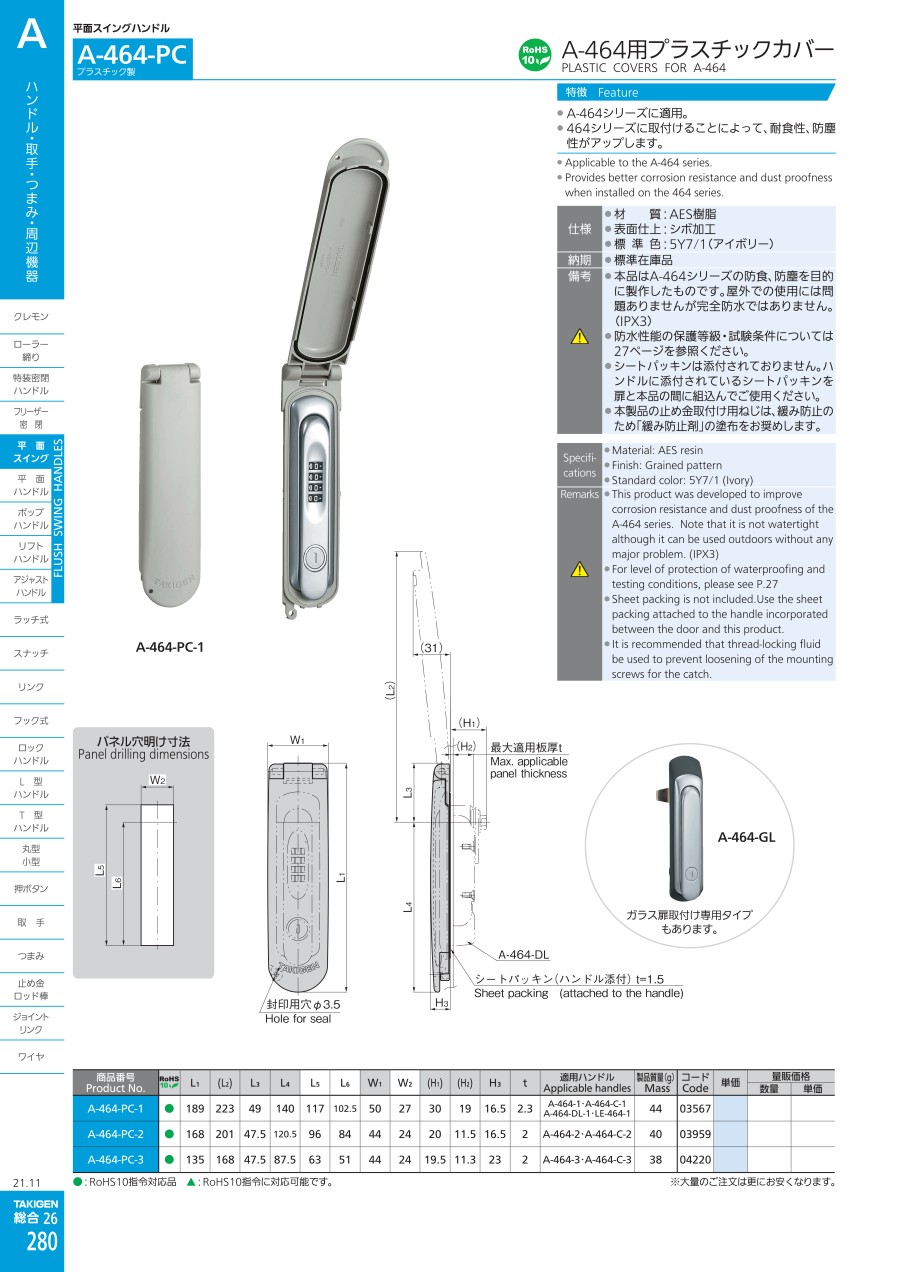

カタログ
A-464用プラスチックカバー A-464-PCのレビュー
この商品のレビューはありません
