タキゲン製造

防水スイッチ付マグネットキャッチ LE-133

防水スイッチ付マグネットキャッチ LE-133
  • 種類
    マグネットキャッチ
  • マグネットキャッチ種類
    スイッチ付
  • マグネットキャッチ形状
    垂直形面付
  • 取付方法
    面付
  • 保持力【範囲選択】 (N)
    15.1～30
  • 幅【範囲選択】 (mm)
    15.1～20
  • 本体材質
    樹脂
  • 高さ H (mm)
    25
  • 使用温度範囲 (℃)
    -40::85
  • 本体材質（詳細）
    ポリアセタール
  • 本体表面処理
    なし
  • 取付穴径 D (mm)
    4.4
  • 保持板
    あり
  • 受板材質
    ステンレス鋼板
  • 受板表面処理
    なし
  • 使用環境
    防錆
  • 本体色
    ブラック
未確定：候補が2型番あります。
数量：

商品情報

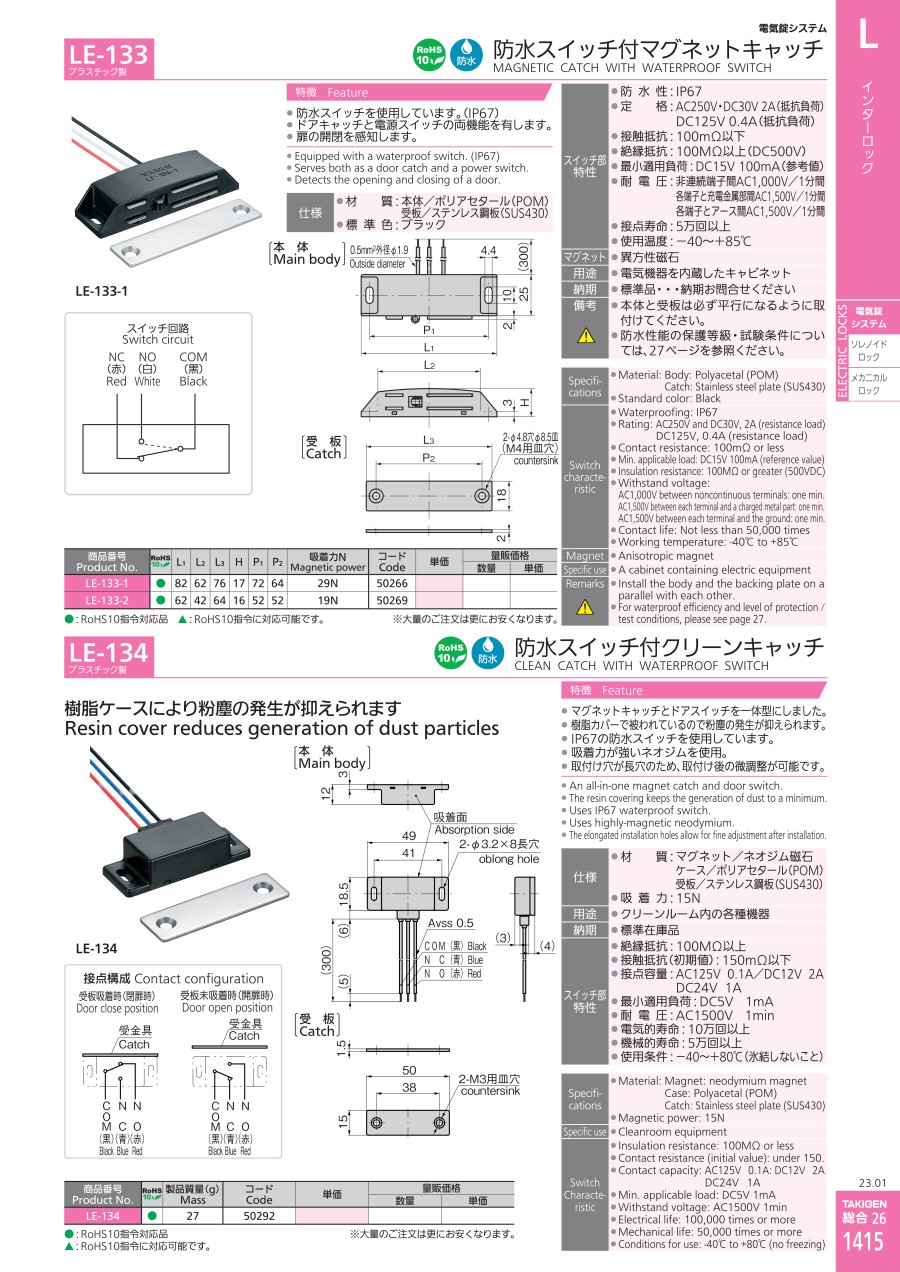

外形図

本体

防水スイッチ付マグネットキャッチ LE-133 外形図1

受板

防水スイッチ付マグネットキャッチ LE-133 外形図2

製品仕様

  • 材質：本体／ポリアセタール（POM）、受板／ステンレス鋼板（SUS430）
  • 標準色：ブラック
  • マグネット：異方性磁石

スイッチ部特性

  • 防水性：IP67
  • 定格：AC250V・DC30V 2A（抵抗負荷）、DC125V 0.4A（抵抗負荷）
  • 接触抵抗：100mΩ以下
  • 絶縁抵抗：100MΩ以上（DC500V）
  • 最小適用負荷：DC15V 100mA（参考値）
  • 耐電圧
    非連続端子間：AC1,000V/1分間
    各端子と充電金属部間：AC1,500V/1分間
    各端子とアース間：AC1,500V/1分間
  • 接点寿命：5万回以上
  • 使用温度：-40～+85℃

規格表

型番L1L2L3HP1P2吸着力N
LE-133-182627617726429N
LE-133-262426416525219N

注意・禁止事項

  • 本体と受板は必ず平行になるように取付けてください。

型番リスト

表示件数
  • 1
    • 型番
    LE-133-1
    LE-133-2

    吸着力

    (N)

    長さ【範囲選択】

    (mm)

    長さ L

    (mm)

    幅 W

    (mm)

    商品コード

    		最小発注数量
    29
    80.1～
    82
    17
    50266
    1個
    19
    50.1～80
    62
    16
    50269
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,804円
    ( 1,984円 )
    在庫品1日目当日出荷可能
    1,775円
    ( 1,953円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・防水スイッチを使用しています。（IP67）
    ・ドアキャッチと電源スイッチの両機能を有します。
    ・扉の開閉を感知します。
    【用途】
    ・電気機器を内蔵したキャビネット。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    防水スイッチ付マグネットキャッチ LE-133のレビュー
    5平均満足度：5.01件のレビュー
    ジグの高精度化が必要な部分の一部
    5
    満足度：5.02020/02/23
    ジグの高精度化が必要な部分の一部として使用しましたが、価格がもっと安いとたくさん使える
    1人が参考にしています。
    1件全て見る
