ステンレス表付用角ラッチ C-1170
- 通常単価(税別)
- 542円～1,097円
- 税込単価
- 596円～1,207円
通常出荷日：在庫品1日目当日出荷可能
バネ内蔵のラッチ。【特長】・ラッチ（ノブ）は、自然に動くことはありません。（内臓バネにより任意の位置で...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
C-1170-0
C-1170-3
製品仕様
材質 : C-1170 / 冷間圧延ステンレス鋼板（SUS304）
表面仕上 : C-1170 / 光沢バレル研磨
規格表
| 商品番号 Product No. | 材質 Material | L1 | L2 | W1 | W2 | W3 | H1 | H2 | H3 | t1 | t2 | P1 | P2 | P3 | M | (S) | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-1170-0 | SUS | 75 | 16 | 50 | 17 | 50 | 29 | 13 | 14 | 1.5 | 5 | 55 | 34 | 36 | M4サッシ sash | 16 | 128 |
| C-1170-1 | 65 | 15 | 45 | 15 | 45 | 28 | 12.5 | 13.5 | 1.5 | 5 | 47 | 31 | 32 | M4サッシ sash | 15 | 100 | |
| C-1170-2 | 50 | 12 | 38 | 13 | 39 | 27 | 12 | 12 | 1.2 | 4 | 34 | 25 | 29 | M3 | 12.5 | 58 | |
| C-1170-3 | 38 | 10.5 | 30 | 10 | 31 | 18 | 8.7 | 9 | 0.8 | 3 | 28 | 20 | 20.5 | M3 | 10 | 26 | |
| C-1170-4 | 32 | 10 | 25 | 9 | 25 | 17 | 8.5 | 9 | 0.8 | 3 | 23 | 18 | 18 | M2.5 | 10 | 19 | |
| C-1170-5 | 25 | 10 | 22 | 8 | 23 | 14 | 7 | 8.5 | 0.6 | 3 | 16 | 16 | 16 | M2 | 10 | 11 |
詳細情報
基本情報
バネ内蔵のラッチ。
【特長】
・ラッチ（ノブ）は、自然に動くことはありません。（内臓バネにより任意の位置で静止します。）
・ステンレス製で耐食性に優れています。
【用途】
・配分電盤・計測機器・サッシドア。

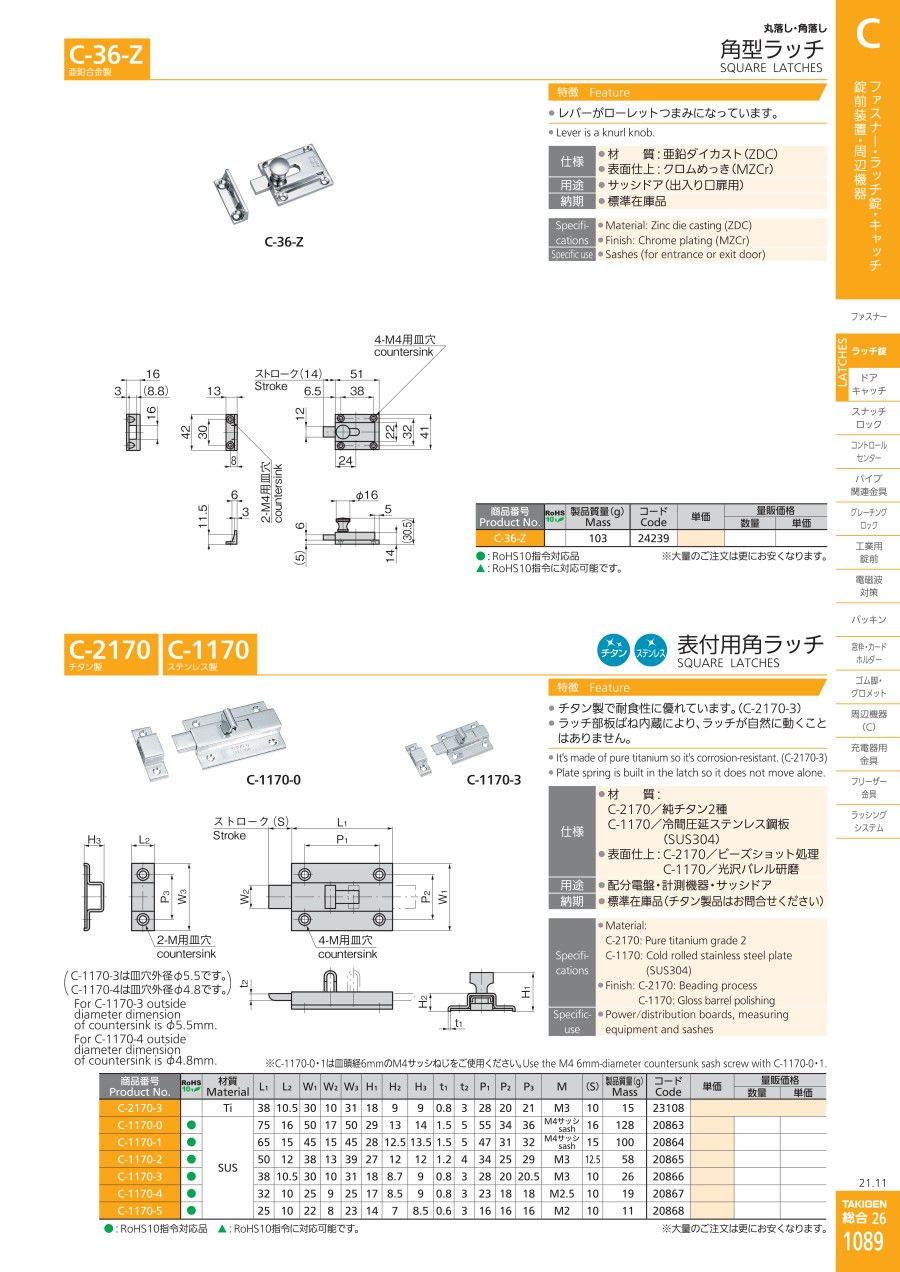

カタログ
商品担当おすすめ
ステンレス表付用角ラッチ C-1170のレビュー
設備の付帯部品として利用
5
5.02020/01/15
当社が請負製作している外販設備製作に際し付帯部品として使用しています。当社自体もリピートオーダー品が多いことから、過去の...もっと読む
1人が参考にしています。
【箱と蓋のロックとして使用】
5
5.02021/04/09
箱に蓋がついており、飛出しを防止する為に使用しています。
蓋が勝手に開かないようロック機構としての役割を果たしております...もっと読む
0人が参考にしています。
コンベアに使っています
4
4.02020/01/15
自社でコンベアを製作しており、開け閉めをする区間の抑えとしてこの商品を使用しています。サイズ、値段でこの商品を選定しまし...もっと読む
0人が参考にしています。
自社製品の箱の蓋部分に使用
5
5.02018/05/30
自社製品の箱の蓋部分に使用しています。同様の目的で使用できる類似品は、多々ありますがこちらの商品のコンパクト感と開閉が楽...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q外の扉に使用して大丈夫ですか？
A
ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
