ステンレス角ラッチ C-1171
未確定：候補が4型番あります。
商品情報
ステンレス製で耐食性に優れている
C - 1171 - 0の外観
C - 1171 - 3の寸法図
C-1171シリーズの寸法図
| 商品番号 Product No. | L1 | L2 | L3 | W1 | W2 | W3 | W4 | W5 | W6 | H1 | H2 | H3 | t | P1 | P2 | P3 | M | (S) | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-1171-0 | 75 | 16 | 25 | 50 | 17 | 50 | 13.5 | 22.5 | 20.5 | 13 | 16 | 14 | 5 | 55 | 34 | 36 | M5サッシ sash | 16.5 | 148 |
| C-1171-1 | 65 | 15 | 23 | 45 | 15 | 45 | 12 | 20.5 | 18.5 | 12.5 | 15.5 | 13.5 | 5 | 47 | 31 | 32 | M5サッシ sash | 15.5 | 120 |
| C-1171-2 | 50 | 12 | 19.5 | 38 | 13 | 39 | 10 | 17.5 | 16 | 12 | 15 | 12.5 | 4 | 34 | 25 | 29 | M3 | 12.5 | 65 |
| C-1171-3 | 38 | 10.5 | 16.4 | 30 | 10 | 31 | 8 | 13 | 12 | 9 | 9.5 | 9 | 3 | 28 | 20 | 21 | M4サッシ sash | 10 | 26 |
| C-1171-4 | 32 | 10 | 15.4 | 25 | 9 | 25 | 7 | 12 | 11 | 9 | 8.5 | 9 | 3 | 23 | 18 | 17.5 | M2.5サッシ sash | 10 | 19 |
| C-1171-5 | 25 | 10 | 15 | 22 | 8 | 23 | 6.5 | 10.5 | 9.5 | 7 | 7 | 8.7 | 3.5 | 16 | 16 | 16 | M2 | 10 | 11 |
詳細情報
基本情報
バネを内蔵したラッチ。
【特徴】
・ステンレス製で耐食性に優れている。
・ラッチ部板バネ内蔵により、ラッチが自然に動くことはない。
・材質 : 冷間圧延ステンレス鋼板（SUS304）。
・表面仕上 : 光沢バレル研磨。
【用途】
・配分電盤・計測機器・サッシドア。

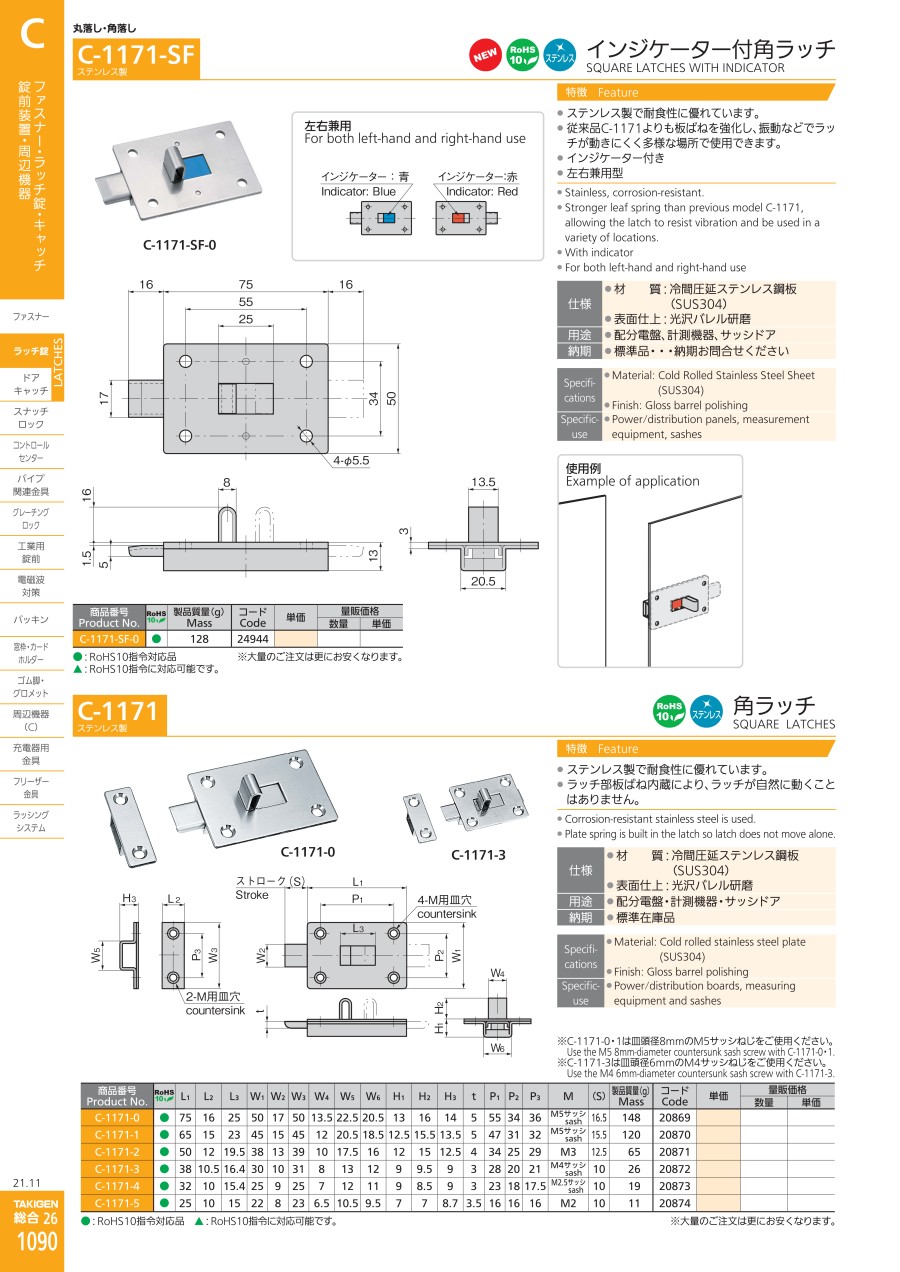

カタログ
商品担当おすすめ
ステンレス角ラッチ C-1171のレビュー
機械部品の一部として使用
4
4.02019/07/11
機械部品の一部として使用しました。特に問題なく使用できました。
0人が参考にしています。
よくあるご質問（FAQ）
Q外の扉に使用して大丈夫ですか？
A
ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
