難燃性グロメット C-30-BW

Name: 難燃性グロメット C-30-BW
Brand: タキゲン製造
SKU: 221004908286
Rating: 4.5 (12 reviews)

カタログ |

通常単価(税別): 23円～411円特別価格

税込単価: 25円～452円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

板金エッジからケーブル保護するグロメット。【特長】・難燃材（UL94 V-0適合）を使用。・豊富な種類...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

よく一緒に見られています

タキゲン製造

難燃性グロメット C-30-NG

通常価格(税別)： 14円 (税込価格：15円)

通常出荷日：在庫品1日目

よく一緒に見られています

タキゲン製造

プラスチックオープンブッシュ CP-30-OB

通常価格(税別)： 21円 (税込価格：23円)

通常出荷日：在庫品1日目

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

板金エッジからケーブル保護するグロメット

グロメットの外観

難燃材（UL94 V-0適合）を使用。非移行性ゴム（汚染試験 JIS K6267 異状なし）。
豊富な種類の中から用途に応じて選択可能。
配分電盤・制御盤・計測機器等の配線引出し口に最適。

材質エチレンプロピレンゴム（EPDM）
硬度 50°±5°
使用周囲温度 70℃まで

外形図（上面）

外形図（側面）

商品番号 Product No.	H₁	H₂	φD₁	φD₂	φd	R	製品質量(g) Mass
C-30-BW-6-1-EP-UL	7	1	18	12	6	3	2.5
C-30-BW-6-2-EP-UL	8	2	18	12	6	3	2.5
C-30-BW-8-1-EP-UL	7	1	20	14	8	3	2.5
C-30-BW-8-2-EP-UL	8	2	20	14	8	3	2.5
C-30-BW-10-1-EP-UL	8	1	22	16	10	3	3.5
C-30-BW-10-2-EP-UL	9	2	22	16	10	3	3.5
C-30-BW-12-1-EP-UL	10	1	26	19	12	4	5.0
C-30-BW-12-2-EP-UL	11	2	26	19	12	4	6.0
C-30-BW-14-1-EP-UL	10	1	29	22	14	4	6.0
C-30-BW-14-2-EP-UL	11	2	29	22	14	4	7.0
C-30-BW-16-1-EP-UL	10	1	32	25	16	4	8.0
C-30-BW-16-2-EP-UL	11	2	32	25	16	4	8.5
C-30-BW-19-1-EP-UL	12	1	35	28	19	5	9.5
C-30-BW-19-2-EP-UL	13	2	35	28	19	5	10.0
C-30-BW-22-1-EP-UL	12	1	40	32	22	5	15.0
C-30-BW-22-2-EP-UL	13	2	40	32	22	5	15.0
C-30-BW-25-1-EP-UL	14	1	44	36	25	6	20.0
C-30-BW-25-2-EP-UL	15	2	44	36	25	6	20.0
C-30-BW-28-1-EP-UL	14	1	48	40	28	6	25.0
C-30-BW-28-2-EP-UL	15	2	48	40	28	6	25.0
C-30-BW-32-1-EP-UL	18	1	52	44	32	8	30.0
C-30-BW-32-2-EP-UL	19	2	52	44	32	8	30.0
C-30-BW-36-1-EP-UL	18	1	56	48	36	8	35.0
C-30-BW-36-2-EP-UL	19	2	56	48	36	8	35.0
C-30-BW-45-1.5-EP-UL	15.5	1.5	75	55	45	7	55.0
C-30-BW-45-3-EP-UL	17	3	75	55	45	7	55.0

仕様一覧（mm）

型番リスト

表示件数

型番

内径

(φ(mm))

適用板厚

(mm)

パネル穴開け寸法

(mm)

商品コード

RoHS?

最小発注数量

6	1	12	24173	10	5個
6	2	12	24174	10	5個
8	1	14	24175	10	5個
8	2	14	24176	10	5個
10	1	16	24177	10	5個
10	2	16	24178	10	5個
12	1	19	24179	10	5個
12	2	19	24180	10	5個
14	1	22	24181	10	5個
14	2	22	24182	10	5個
16	1	25	24183	10	5個
16	2	25	24184	10	5個
19	1	28	24185	10	5個
19	2	28	24186	10	5個
22	1	32	24187	10	5個
22	2	32	24188	10	5個
25	1	36	24189	10	5個
25	2	36	24190	10	5個
28	1	40	24191	10	5個
28	2	40	24192	10	5個
32	1	44	24193	10	5個
32	2	44	24194	10	5個
36	1	48	24195	10	5個
36	2	48	24196	10	5個
45	1.5	55	24197	10	5個
45	3	55	24198	10	5個

通常単価(税別) (税込単価)	通常出荷日

24円 ( 26円 )	在庫品1日目当日出荷可能
24円 ( 26円 )	在庫品1日目当日出荷可能
23円 ( 25円 )	在庫品1日目当日出荷可能
23円 ( 25円 )	在庫品1日目当日出荷可能
30円 ( 33円 )	在庫品1日目当日出荷可能
30円 ( 33円 )	在庫品1日目当日出荷可能
38円 ( 42円 )	在庫品1日目当日出荷可能
38円32円 ( 35円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	在庫品1日目当日出荷可能
46円 ( 51円 )	在庫品1日目当日出荷可能
59円 ( 65円 )	在庫品1日目当日出荷可能
59円 ( 65円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
78円 ( 86円 )	在庫品1日目当日出荷可能
106円 ( 117円 )	在庫品1日目当日出荷可能
106円 ( 117円 )	在庫品1日目当日出荷可能
132円 ( 145円 )	在庫品1日目当日出荷可能
132円116円 ( 128円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
190円 ( 209円 )	在庫品1日目当日出荷可能
242円 ( 266円 )	在庫品1日目当日出荷可能
242円 ( 266円 )	在庫品1日目当日出荷可能
411円 ( 452円 )	在庫品1日目当日出荷可能
411円 ( 452円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

板金エッジからケーブル保護するグロメット。
【特長】
・難燃材（UL94 V-0適合）を使用。
・豊富な種類の中から用途に応じて選択可能。
・非移行性ゴム（汚染試験 JIS K6267 異状なし）製。
・周囲温度70℃まで使用可能。
【用途】
・配分電盤・制御盤・計測機器等の配線引出し口に。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

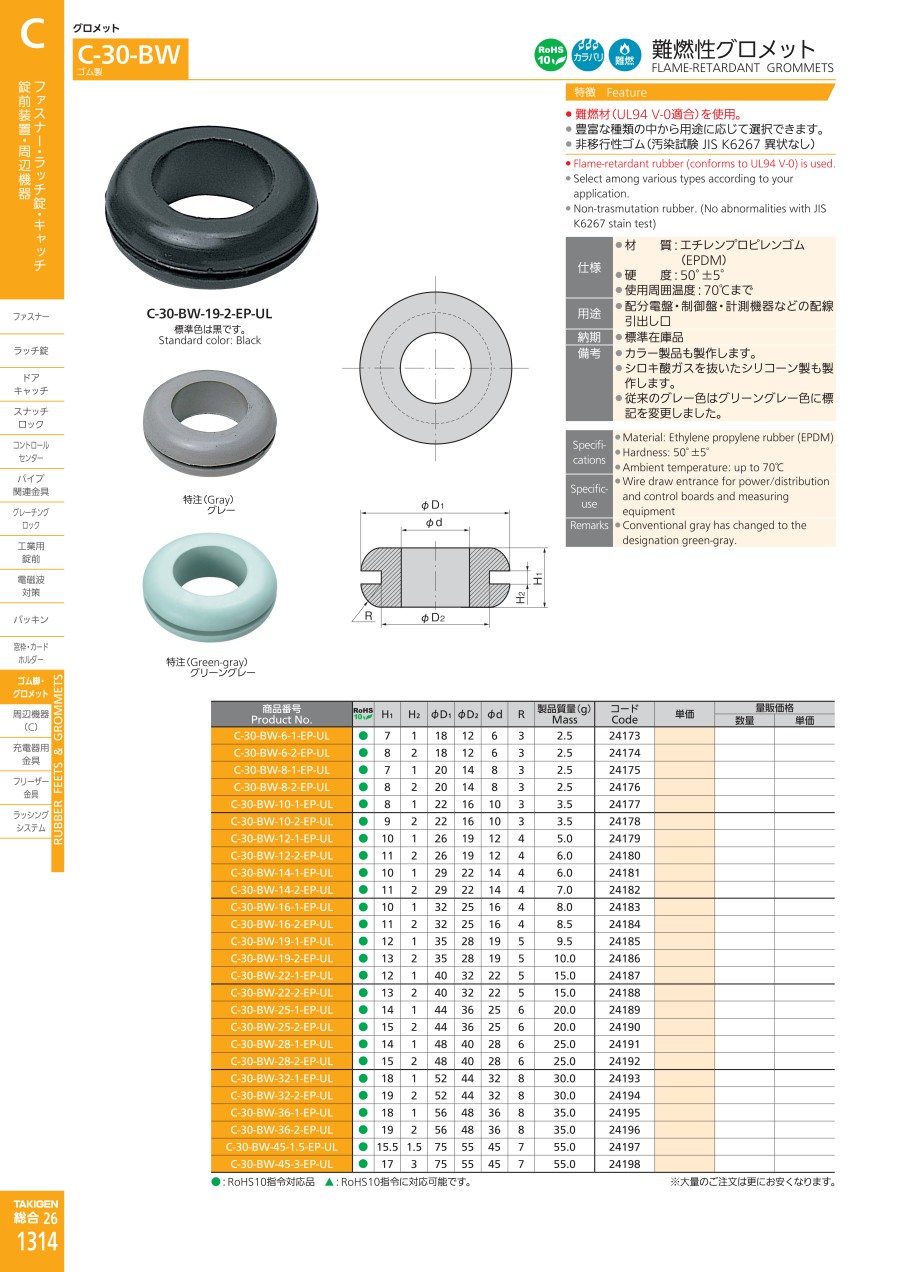

カタログ

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
難燃性膜付グロメット C-30-SG
難燃性の膜付グロメットC-30-SGシリーズです。膜付が必要な場合こちらからご選定下さい。
タキゲン製造
難燃性グロメット C-30-NG
形状違いの難燃性グロメットC-30-NGシリーズです。用途に合わせてご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
