ステンレス強力ターンキャッチクリップ C-1119
- 通常単価(税別)
- 2,232円～3,020円
- 税込単価
- 2,455円～3,322円
通常出荷日：在庫品1日目～8日目一部当日出荷可能
【特長】・強力な締付け力が得られます。・回転運動がある点（回転角180°）を超えると引張っても外れませ...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※本図は締代0mmの場合です。
製品仕様
- 材質：冷間圧延ステンレス鋼板（SUS304）
- 表面仕上：バレル研磨
| 型番 | 引張荷重 N | 製品質量（g） |
|---|---|---|
| C-1119-1 | 127 | 120 |
| C-1119-2 | 98 | 70 |
| C-1119-3 | 98 | 46 |
上記表中の引張荷重は締代0.5mmのときを示します。
規格表
| 型番 | L1 | L2 | L3 | L4 | L5 | W1 | W2 | （H） | t1 | t2 | （T） | P1 | P2 | P3 | P4 | φd1 | φd2 | M | （S） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-1119-1 | 64 | 29 | 12 | 29 | 11 | 34 | 35 | 28 | 1.2 | 2 | 68 | 8 | 8 | 18 | 18 | 5.2 | 7 | M5 | 13 |
| C-1119-2 | 50 | 24 | 12 | 25 | 10 | 28 | 28 | 23 | 1.2 | 1.2 | 57 | 6 | 6 | 14 | 14 | 4.5 | 5.5 | M4 | 9 |
| C-1119-3 | 46 | 19 | 9 | 23 | 7 | 26 | 26 | 21 | 1 | 1 | 48 | 5 | 5 | 12 | 12 | 3.2 | 5.5 | M3 | 8 |

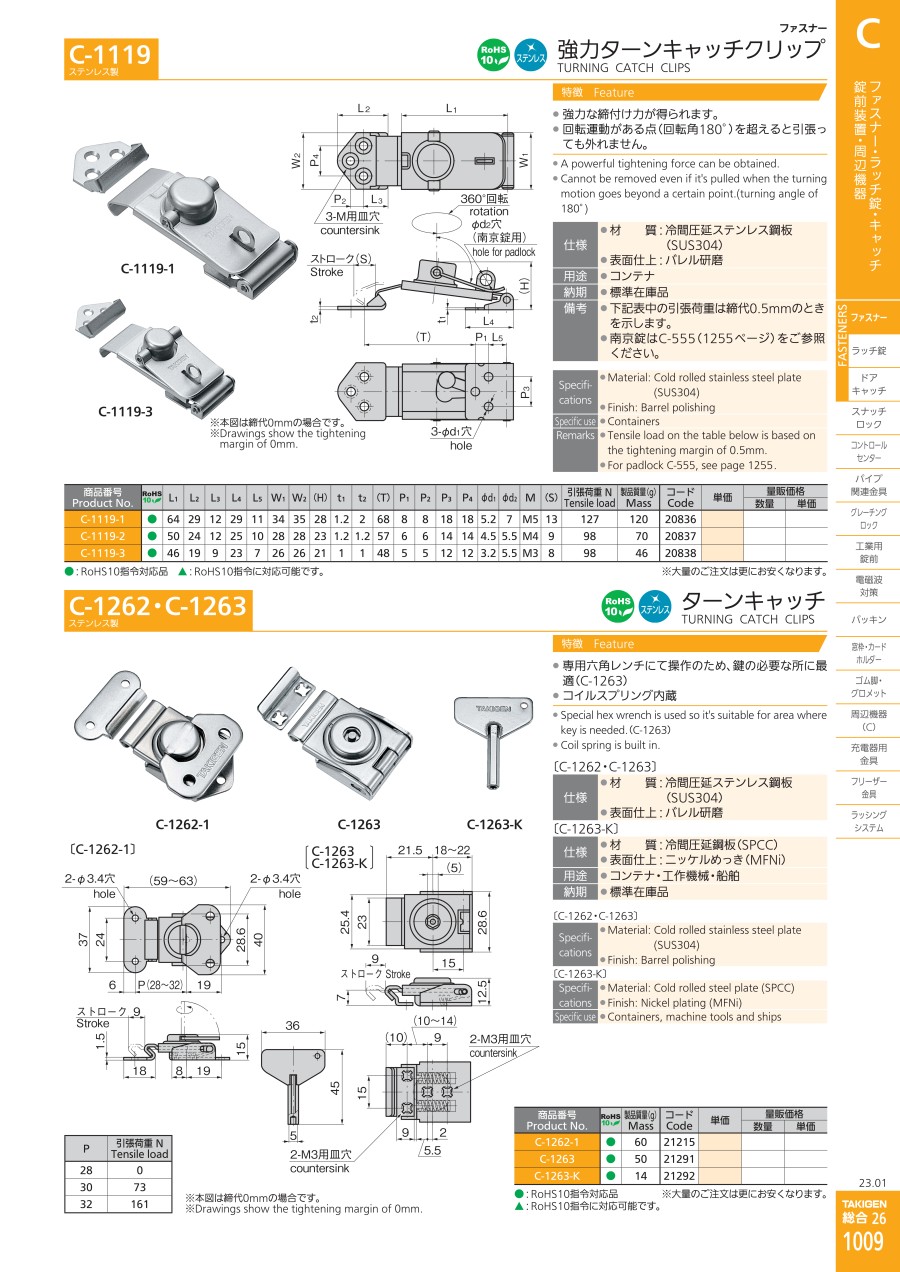

カタログ
