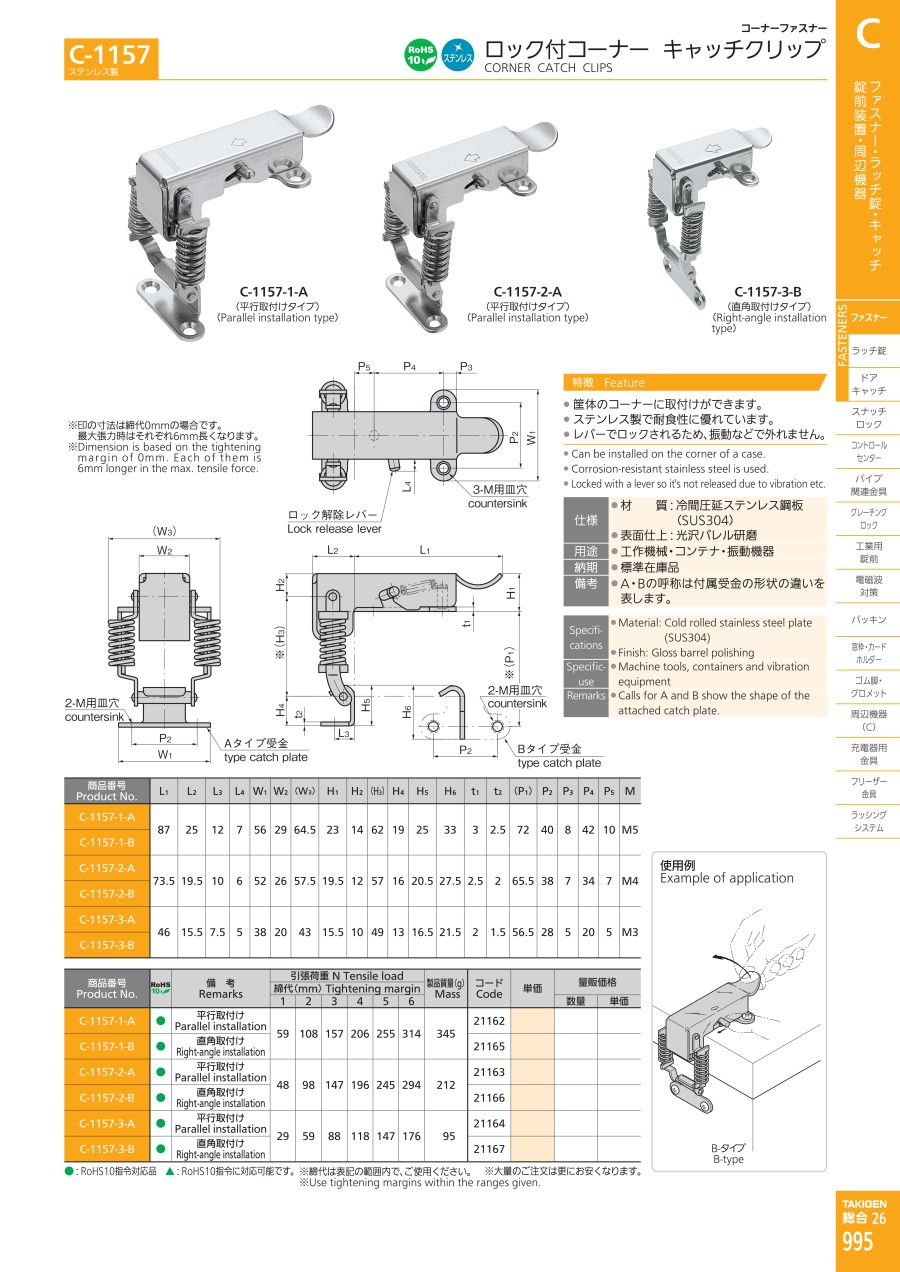

ステンレスロック付コーナー キャッチクリップ C-1157
- 通常単価(税別)
- 1,579円～3,495円
- 税込単価
- 1,737円～3,845円
コーナー用キャッチクリップ。【特長】・筐体のコーナーに取付け可能。・耐食性に優れたステンレス製。・レバ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
コーナー用キャッチクリップ
キャッチクリップの外観
筐体のコーナーに取り付け可能。レバーでロックされるため、振動等で外れる恐れなし。
- 材質 冷間圧延ステンレス鋼板（SUS304）
- 表面仕上げ 光沢バレル研磨
工作機械、コンテナ、振動機器などに最適。
使用例
平衡取り付けタイプ（A）と直角取り付けタイプ（B）の2種類。
寸法図（締め代0mmの場合。最大張力時はそれぞれ6mm長くなる）
| 商品番号 Product No. | L1 | L2 | L3 | L4 | W1 | W2 | (W3) | H1 | H2 | (H3) | H4 | H5 | H6 | t1 | t2 | (P1) | P2 | P3 | P4 | P5 | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-1157-1-A | 87 | 25 | 12 | 7 | 56 | 29 | 64.5 | 23 | 14 | 62 | 19 | 25 | 33 | 3 | 2.5 | 72 | 40 | 8 | 42 | 10 | M5 |
| C-1157-1-B | |||||||||||||||||||||
| C-1157-2-A | 73.5 | 19.5 | 10 | 6 | 52 | 26 | 57.5 | 19.5 | 12 | 57 | 16 | 20.5 | 27.5 | 2.5 | 2 | 65.5 | 38 | 7 | 34 | 7 | M4 |
| C-1157-2-B | |||||||||||||||||||||
| C-1157-3-A | 46 | 15.5 | 7.5 | 5 | 38 | 20 | 43 | 15.5 | 10 | 49 | 13 | 16.5 | 21.5 | 2 | 1.5 | 56.5 | 28 | 5 | 20 | 5 | M3 |
| C-1157-3-B |
| 商品番号 Product No. | 備 考 Remarks | 引張荷重 N Tensile load | 製品質量(g) Mass | |||||
|---|---|---|---|---|---|---|---|---|
| 締代(mm)Tightening margin | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| C-1157-1-A | 平行取付け Parallel installation | 59 | 108 | 157 | 206 | 255 | 314 | 345 |
| C-1157-1-B | 直角取付け Right-angle installation | |||||||
| C-1157-2-A | 平行取付け Parallel installation | 48 | 98 | 147 | 196 | 245 | 294 | 212 |
| C-1157-2-B | 直角取付け Right-angle installation | |||||||
| C-1157-3-A | 平行取付け Parallel installation | 29 | 59 | 88 | 118 | 147 | 176 | 95 |
| C-1157-3-B | 直角取付け Right-angle installation | |||||||
仕様表（mm）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,495円 ( 3,845円 ) | 在庫品1日目当日出荷可能 |
2,592円 ( 2,851円 ) | 在庫品1日目当日出荷可能 |
2,367円 ( 2,604円 ) | 在庫品1日目当日出荷可能 |
1,579円 ( 1,737円 ) | 在庫品1日目当日出荷可能 |
1,657円 ( 1,823円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コーナー用キャッチクリップ。
【特長】
・筐体のコーナーに取付け可能。
・耐食性に優れたステンレス製。
・レバーでロックされるので、振動等で外れない。
【用途】
・工作機械・コンテナ・振動機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
タキゲン製造
ステンレスロック付キャッチクリップ C-1007-11
ステンレスキャッチクリップのオートロックタイプです。施錠時は自動的にロックプレートでロックするため振動等で外れにくい構造です。C-1007と取り付けの互換性があります。
