ステンレスダブルドローファスナー C-1323

Name: ステンレスダブルドローファスナー C-1323
Brand: タキゲン製造
SKU: 221004907184
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,657円～3,021円

税込単価: 1,823円～3,323円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

ステンレスフックパチン錠 C-1075

4.4

通常価格(税別)： 294円 (税込価格：323円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

ステンレス大型キャッチクリップ C-1537-A

通常価格(税別)： 564円 (税込価格：620円)

通常出荷日：在庫品1日目

耐振動用安全装置付。【特長】・振動でラッチが外れない安全ロック機構付です。・ス...

詳細情報を確認する

種類
特殊型
材質
ステンレス
スプリング
あり
セーフティーロック
あり
材質詳細
ステンレス鋼板
表面仕上
バレル研磨

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

仕様

材質：ステンレス鋼板（SUS304）
表面仕上：光沢バレル研磨

型番	参考引張荷重 N				製品質量（g）
	締代（mm）
	1	2	3	4
C-1323-1	98	127	161	191	321
C-1323-2	100	137	163	189	168
C-1323-3	79	98	133	-	88

※締代は表記の範囲内で、ご使用ください。

用途

航空機・船舶・車両・工作機器

動作

開ける／押ボタンを押込みながら引起こします。
閉める／本体を押下げるだけでロックします。

規格表

型番	L₁	L₂	L₃	（L₄）	W₁	W₂	W₃	H	t	P₁	P₂	（P₃）	P₄	P₅	φd	N₁
C-1323-1	118	72.5	65	17.7	60	54.8	44	20	2	24.5	25	46～50	28	6	4.3	4
C-1323-2	96	58.3	52.8	15	45	40.6	30	18.5	1.5	20.8	20	38～42	20	5	3.2	4
C-1323-3	75	46	43.2	13.3	32	28.2	24	14.5	1.5	31.2	-	27～30	14	4	3.2	2

使用例

型番リスト

表示件数

型番

C-1323-1

C-1323-2

C-1323-3

引張荷重

(N)

全長

(mm)

全幅

(mm)

最小発注数量

98	118	60	1個
100	96	45	1個
79	75	32	1個

通常単価(税別) (税込単価)	通常出荷日

3,021円 ( 3,323円 )	在庫品1日目当日出荷可能
2,345円 ( 2,580円 )	在庫品1日目当日出荷可能
1,657円 ( 1,823円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

耐振動用安全装置付。
【特長】
・振動でラッチが外れない安全ロック機構付です。
・ステンレス製で耐食性に優れています。
スプリングの作用で締付けできます。
・施錠時取付けビスが外部から見えない安全設計です。
【用途】
・船舶・車両・工作機械などに

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

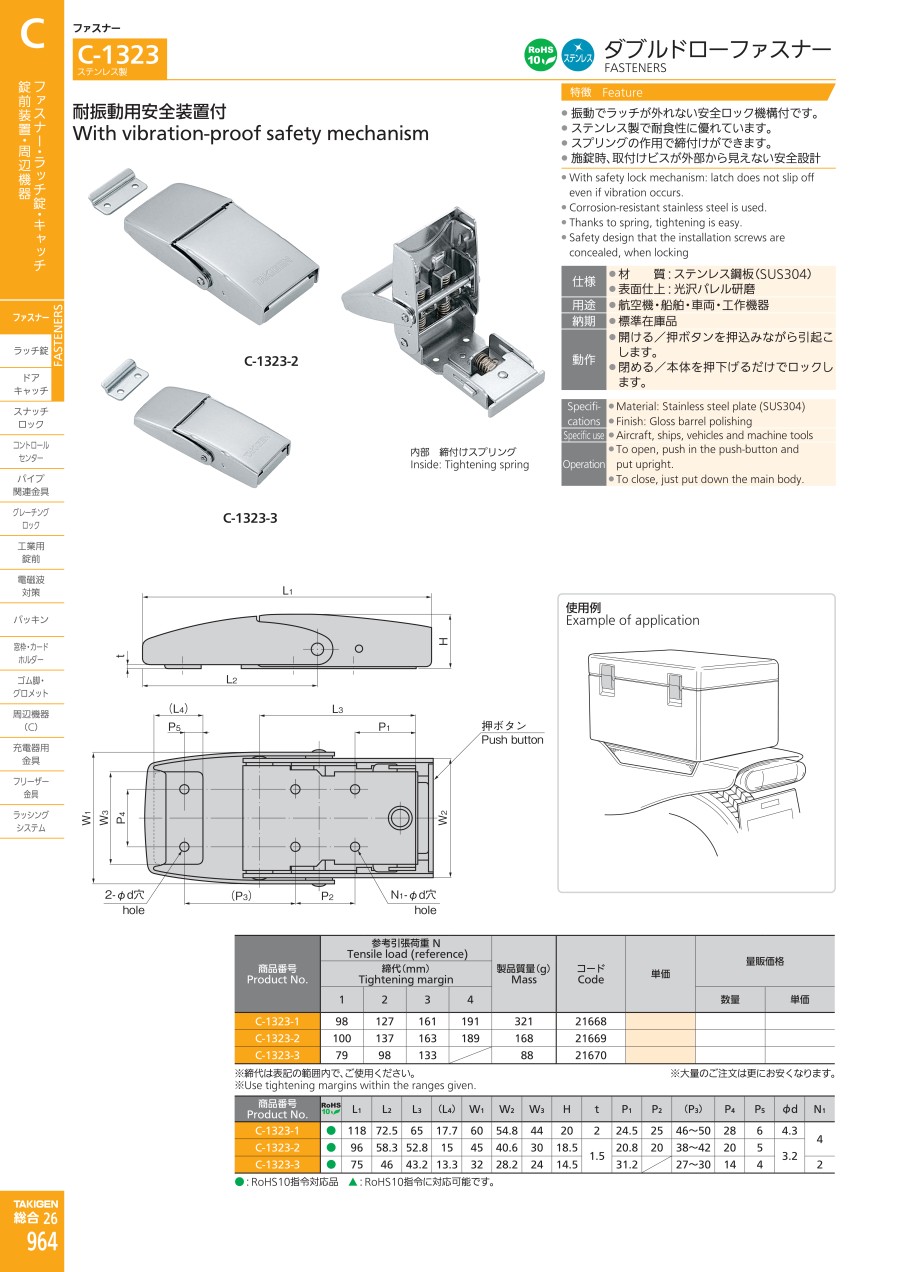

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスダブルドローファスナー C-1323のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

アクリルボックス密閉用

満足度：5.02021/02/01

取り付けの際、スプリングで調整ができるのが良い。これによりパッキンの潰れ状態を確認できるのでシールは完璧である。
