スプリングパチン錠 C-145
未確定：候補が2型番あります。
商品情報
外形図
※本図は締代0mmの場合です。
製品仕様
- 材質：冷間圧延鋼板（SPCC）
- 表面仕上：亜鉛めっきクロメート処理（MFZn-C）
規格表
| 型番 | L1 | L2 | L3 | （L4） | W1 | W2 | W3 | H1 | H2 | t1 | t2 | P1 | P2 | φD | φd | 引張荷重 N | 製品質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-145-1 | 61 | 24 | 22 | 63 | 22 | 37 | 40 | 16 | 11 | 3.2 | 2 | 14 | 25 | 3 | 5.2 | 39 | 78 |
| C-145-2 | 40 | 19 | 16 | 46 | 16 | 23 | 32 | 12 | 8 | 2 | 1.6 | - | 16 | 2 | 3.2 | 26 |
※引張荷重は締代0.5mmのときを示します。

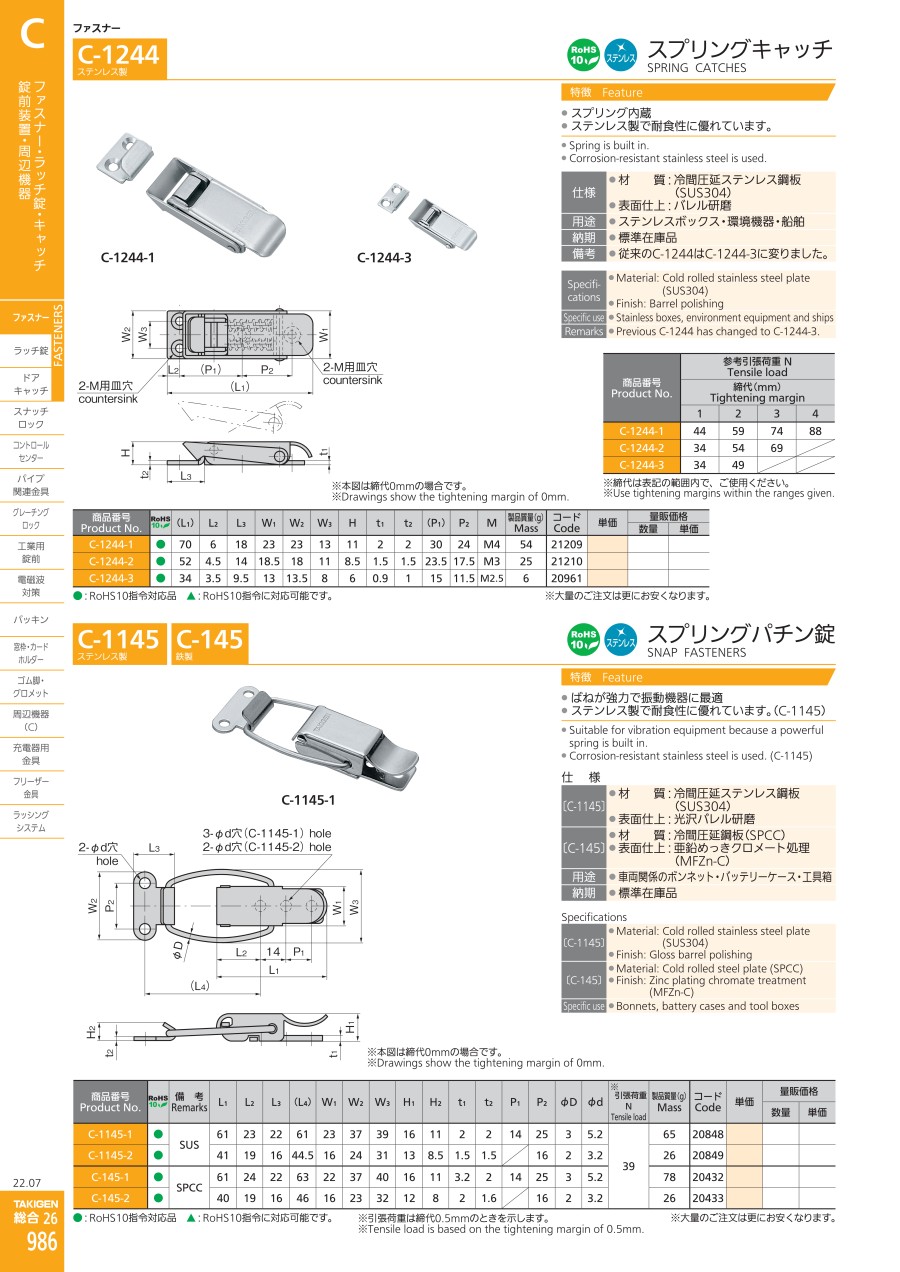

カタログ
