ステンレススプリングパチン錠 C-1149
- 通常単価(税別)
- 901円～1,121円
- 税込単価
- 991円～1,233円
【特長】・ばねが強力で振動機器に最適。・ステンレス製で耐食性に優れている。【用...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図
※本図は締代0mmの場合です。
製品仕様
- 材質：冷間圧延ステンレス鋼板（SUS304）
- 表面仕上：バレル研磨
規格表
| 型番 | L1 | L2 | L3 | L4 | L5 | W1 | W2 | W3 | H1 | H2 | t1 | t2 | P1 | P2 | φD | φd | 引張荷重 N | 製品質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-1149-1 | 72.5 | 38 | 13 | 22.3 | 53 | 21 | 37 | 98 | 19 | 11 | 1.5 | 2 | 17 | 25 | 3.5 | 5.2 | 19 | 88 |
| C-1149-2 | 52 | 29 | 12 | 17 | 38 | 16 | 26 | 74 | 15 | 9 | 1.5 | 1.5 | 13 | 18 | 3 | 4.2 | 39 | 46 |
| C-1149-3 | 36.5 | 23 | 8 | 16 | 30 | 12 | 23 | 48 | 10 | 8.5 | 1 | 1.5 | 10 | 16 | 2 | 3.2 | 19 | 18 |
※引張荷重は締代0.5mmのときを示します。

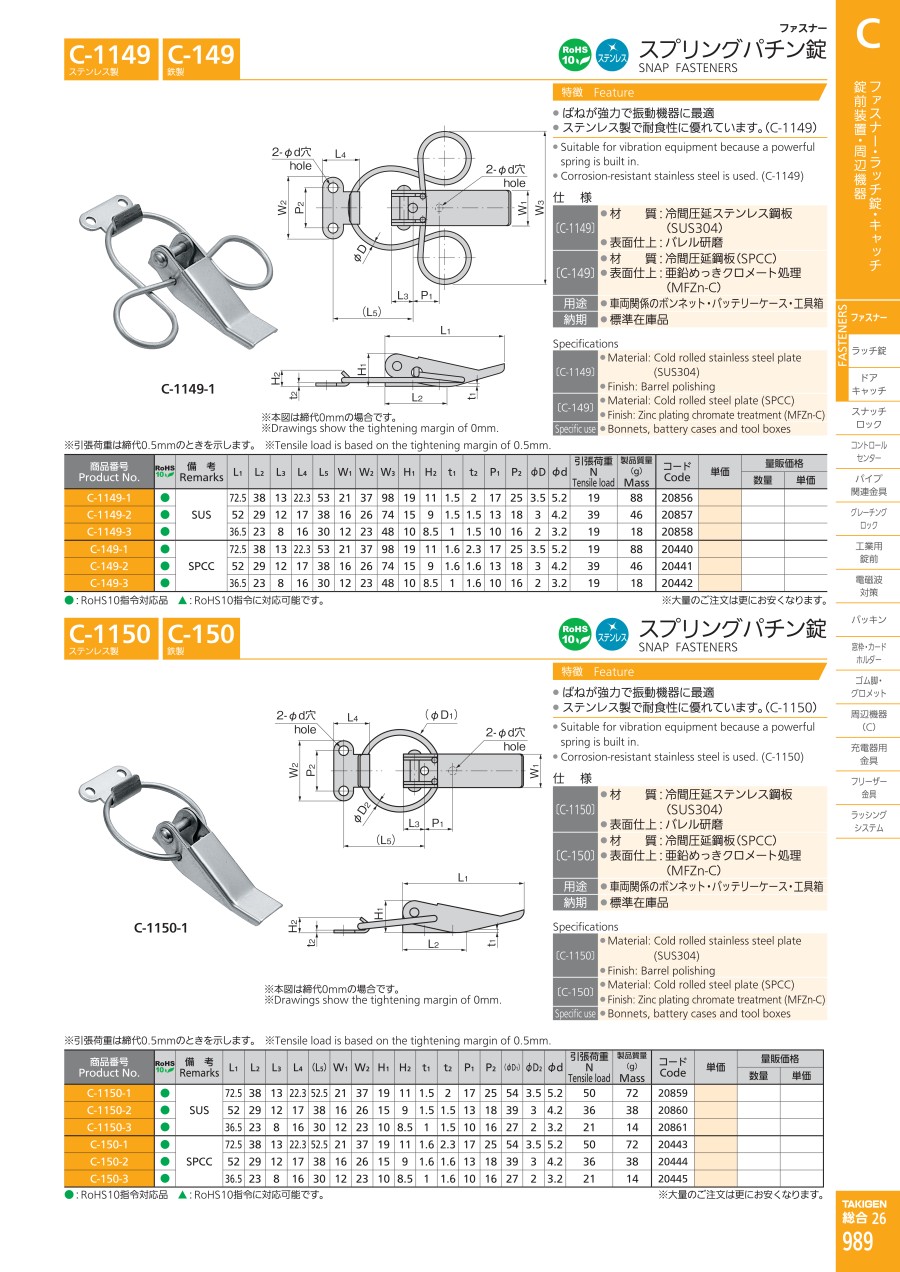

カタログ
