ステンレススプリングパチン錠 C-1148
- 通常単価(税別)
- 993円
- 税込単価
- 1,092円
【特長】・ばねが強力で振動機器に最適。・ステンレス製で耐食性に優れている。【用...
詳細情報を確認する閲覧中の商品と併せてご検討ください
－閉じる
C-1148-1の仕様・寸法情報
種類
平行型
材質
ステンレス
引張荷重(N)
29
全幅(mm)
38
本体全長(mm)
60
本体幅(mm)
22.5
材質詳細
冷間圧延ステンレス鋼板
表面仕上
バレル研磨
商品情報
外形図
※本図は締代0mmの場合です。
製品仕様
- 材質：冷間圧延ステンレス鋼板（SUS304）
- 表面仕上：光沢バレル研磨
規格表
| 型番 | L1 | L2 | L3 | （L4） | W1 | （W2） | W3 | （H1） | （H2） | （H3） | t1 | t2 | P1 | P2 | φD | φd | 引張荷重 N | 製品質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-1148-1 | 61 | 23 | 22 | 55 | 23 | 36 | 37 | 16 | 11 | 27 | 2 | 2 | 14 | 25 | 3 | 5.2 | 29 | 72 |
| C-1148-2 | 41 | 19 | 16 | 42 | 16 | 26 | 24 | 13 | 8.5 | 18 | 1.5 | 1.5 | - | 16 | 2 | 3.2 | 19 | 28 |
※引張荷重は締代0.5mmのときを示します。

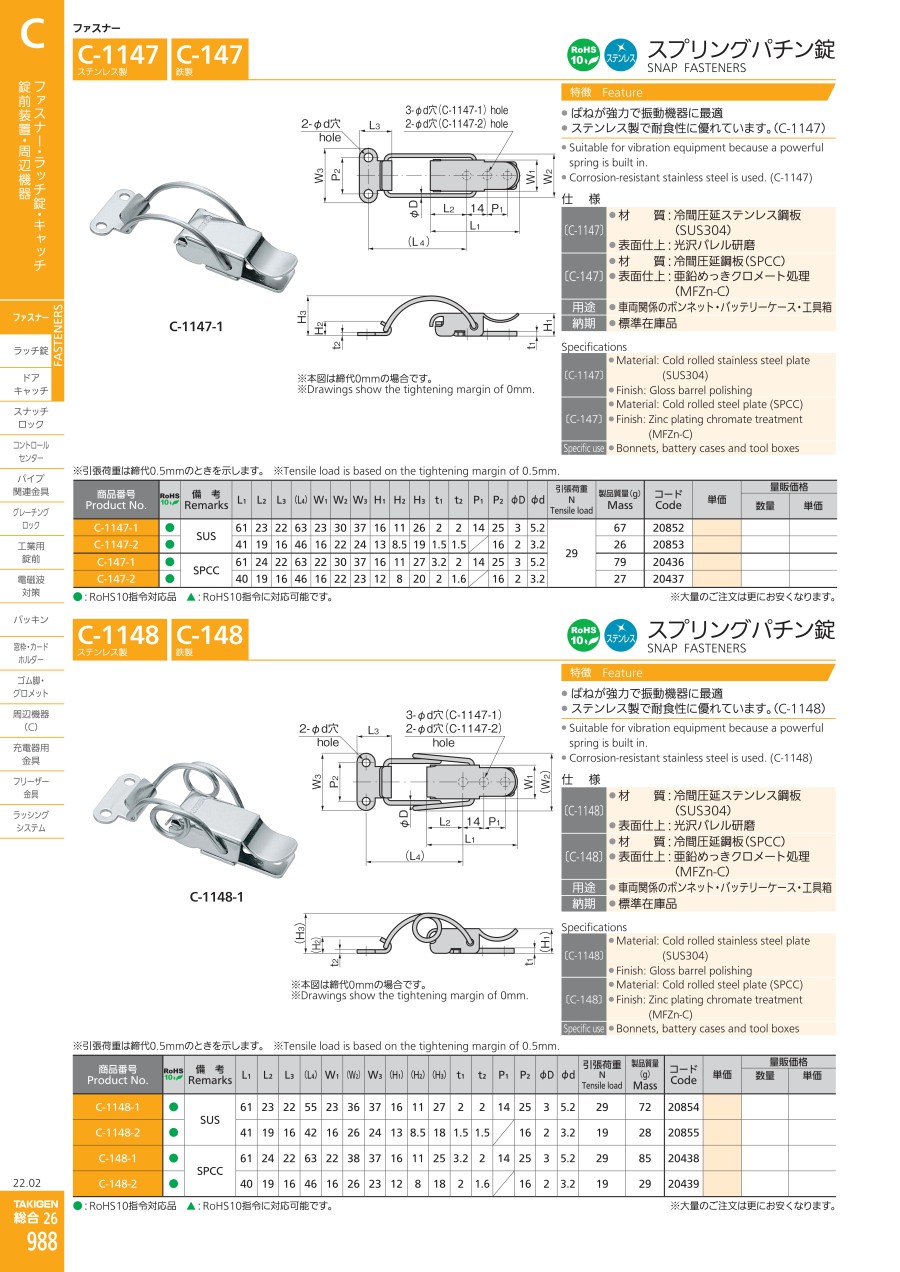

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。ステンレススプリングパチン錠 C-1148の型番C-1148-1のページです。
型番C-1148-1に関する仕様情報を記載しております。
ステンレススプリングパチン錠 C-1148のレビュー
アッセンブリの部材として利用
5
5.02019/07/09
お得意先様からのご指定品であり、ご依頼で製作しているため選定し購入しました。組み付けた際、数百個中の約3個ほど閉め具合が...もっと読む
0人が参考にしています。
