ステンレススプリングパチン錠 C-1146
未確定：候補が2型番あります。
商品情報
外形図
※本図は締代0mmの場合です。
製品仕様
- 材質：冷間圧延ステンレス鋼板（SUS304）
- 表面仕上：光沢バレル研磨
- 用途：車両関係のボンネット・バッテリーケース・工具箱
- 引張荷重：C-1146-1／52N、C-1146-2／24N
- 製品質量：C-1146-1／71g、C-1146-2／28g
※引張荷重は締め代0.5mmの時をさします。
規格表
| 型番 | L1 | L2 | L3 | （L4） | W1 | W2 | W3 | H1 | H2 | t1 | t2 | P1 | P2 | φD | φd |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-1146-1 | 61 | 23 | 22 | 63 | 23 | 37 | 65 | 16 | 11 | 2 | 2 | 14 | 25 | 3 | 5.2 |
| C-1146-2 | 41 | 19 | 16 | 45 | 16 | 24 | 55 | 13 | 8.5 | 1.5 | 1.5 | - | 16 | 2 | 3.2 |
詳細情報
基本情報
【特長】
・ばねが強力で振動機器に最適です。
・ステンレス製で耐食性に優れています
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

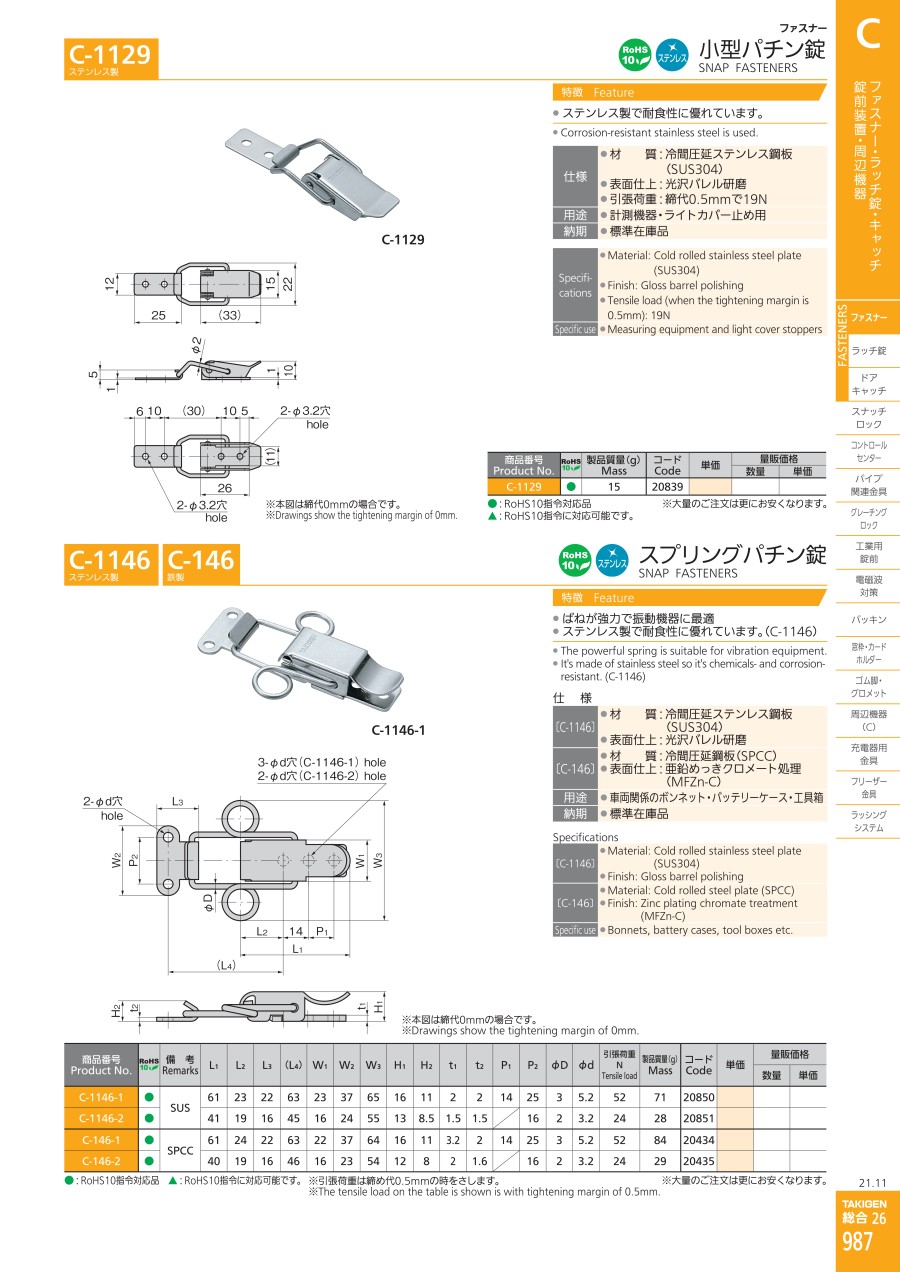

カタログ
