タキゲン製造

ステンレススプリングキャッチ C-1539

Name: ステンレススプリングキャッチ C-1539
Brand: タキゲン製造
SKU: 221004906970
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 766円～2,102円

税込単価: 843円～2,312円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

ステンレス大型キャッチクリップ C-1537-A

通常価格(税別)： 564円 (税込価格：620円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

スプリングキャッチ C-526

通常価格(税別)： 670円 (税込価格：737円)

通常出荷日：在庫品1日目

ステンレス製スプリング式キャッチ。【特長】・ステンレス製で耐食性に優れている。...

詳細情報を確認する

種類
平行型
材質
ステンレス
材質詳細
冷間圧延ステンレス鋼板
表面仕上
バレル研磨

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

耐食性に優れているスプリングキャッチ

材質 : 冷間圧延ステンレス鋼板（SUS304）
表面仕上 : 光沢バレル研磨
付属品 : キー2本（C-1539-2-AL）

C-1539-2の外観

C-1539-2-ALの外観

C-1539-3-Lの外観

キーNo.488Aの外観

C-1539の寸法図

C-1539-2-ALの寸法図

C-1539-3-Lの寸法図

商品番号 Product No.	参考引張荷重 N Reference tensile load
	締代(mm) Tightening margin
	1	2	3	4	5	6
C-1539-2	108	167	216	274	323	372
C-1539-3	69	108	137	176	206
C-1539-4	49	78.4	98	127

商品番号 Product No.	L₁	L₂	L₃	L₄	W₁	W₂	H₁	(H₂)	(H₃)	t	P₁	P₂	P₃	φD	φd₁	φd₂	φd₃	φd₄	a×b	製品質量(g) Mass
C-1539-2	75	15	18.5	31	43	50	20	14.5	21	3	35	50	21	6	6	10.2	5.4	10	10×6.5	185
C-1539-3	55	12	10	20	33	37	15	12	16	2.5	25	32	14	5	4.8	8.2	5	8	9×5.5	80
C-1539-4	45	10	7	15	27	32	12	10	13	2	22	30	12	4	4.8	8.2	4.8	8.2	9×5.5	45

型番リスト

表示件数

型番

セーフティーロック

南京錠用穴

引張荷重

(N)

仕様

本体全長

(mm)

本体幅

(mm)

RoHS?

最小発注数量

-	あり	108	特殊機構なし	75	43	10	1個
-	あり	69	特殊機構なし	55	33	10	1個
あり	-	69	セーフティーロックあり	55	33	-	1個
-	あり	49	特殊機構なし	45	27	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,930円 ( 2,123円 )	在庫品1日目当日出荷可能
987円 ( 1,086円 )	在庫品1日目当日出荷可能
2,102円 ( 2,312円 )	在庫品1日目当日出荷可能
766円 ( 843円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ステンレス製スプリング式キャッチ。
【特長】
・ステンレス製で耐食性に優れている。
・南京錠で施錠可能（C-1539-2-AL・C-1539-3-Lを除く）。
・スプリング内蔵で振動機器に最適。
・特殊なアーム形状で強度アップ。
・ステンレス製小型錠前を装備（C-1539-2-AL）。
・自動的にレバーでロックされ、振動等で外れることがない（C-1539-3-L）。
・自動的に施錠され、キーで解錠（C-1539-2-AL）。
【用途】
・船舶・工作機械・車両・計測機器。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

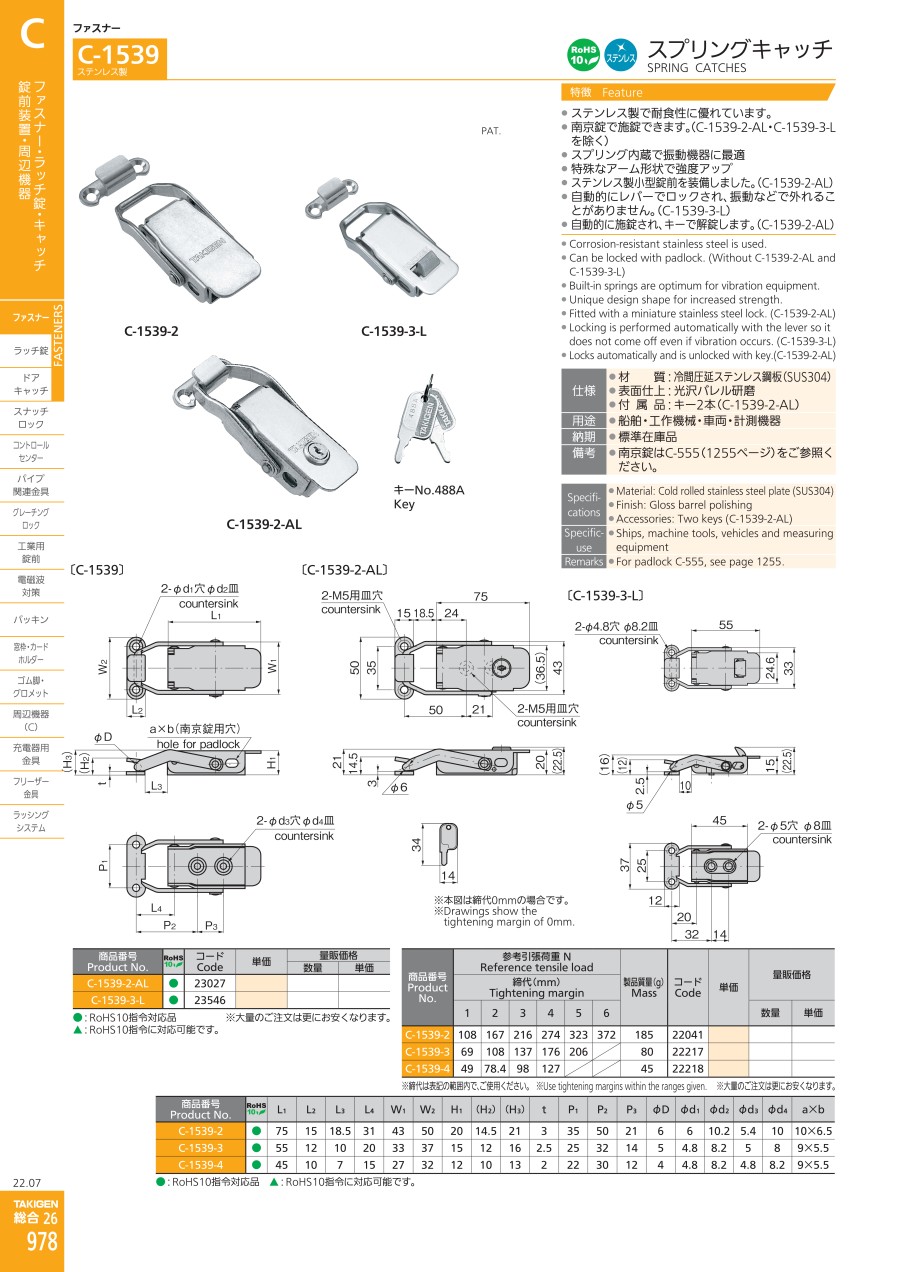

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
ステンレスロック付キャッチクリップ C-1007-11
ステンレスキャッチクリップのオートロックタイプです。施錠時は自動的にロックプレートでロックするため振動等で外れにくい構造です。C-1007と取り付けの互換性があります。
タキゲン製造
キャッチクリップ C-7
鉄製のキャッチクリップC-7シリーズです。ステンレスに比べ安価にお求めいただけます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレススプリングキャッチ C-1539のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

自社製品の扉及びコンベアの脱着等に使用

満足度：5.02018/07/17

自社製品の扉およびコンベアの脱着等に使用しています。ブランド力とバリエーションの豊富さから、基本タキゲン製商品から選定利...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q外の扉に使用して大丈夫ですか？

ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
