タキゲン製造

ステンレスコーナー キャッチクリップ C-1136

ステンレスコーナー キャッチクリップ C-1136
  • 種類
    コーナー型
  • 材質
    ステンレス
  • セーフティーロック
    あり
  • 本体全長 (mm)
    56
  • 本体幅 (mm)
    18
  • 材質詳細
    冷間圧延ステンレス鋼板
  • 表面仕上
    バレル研磨

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が2型番あります。
数量：

商品情報

筐体のコーナーに取り付けが可能

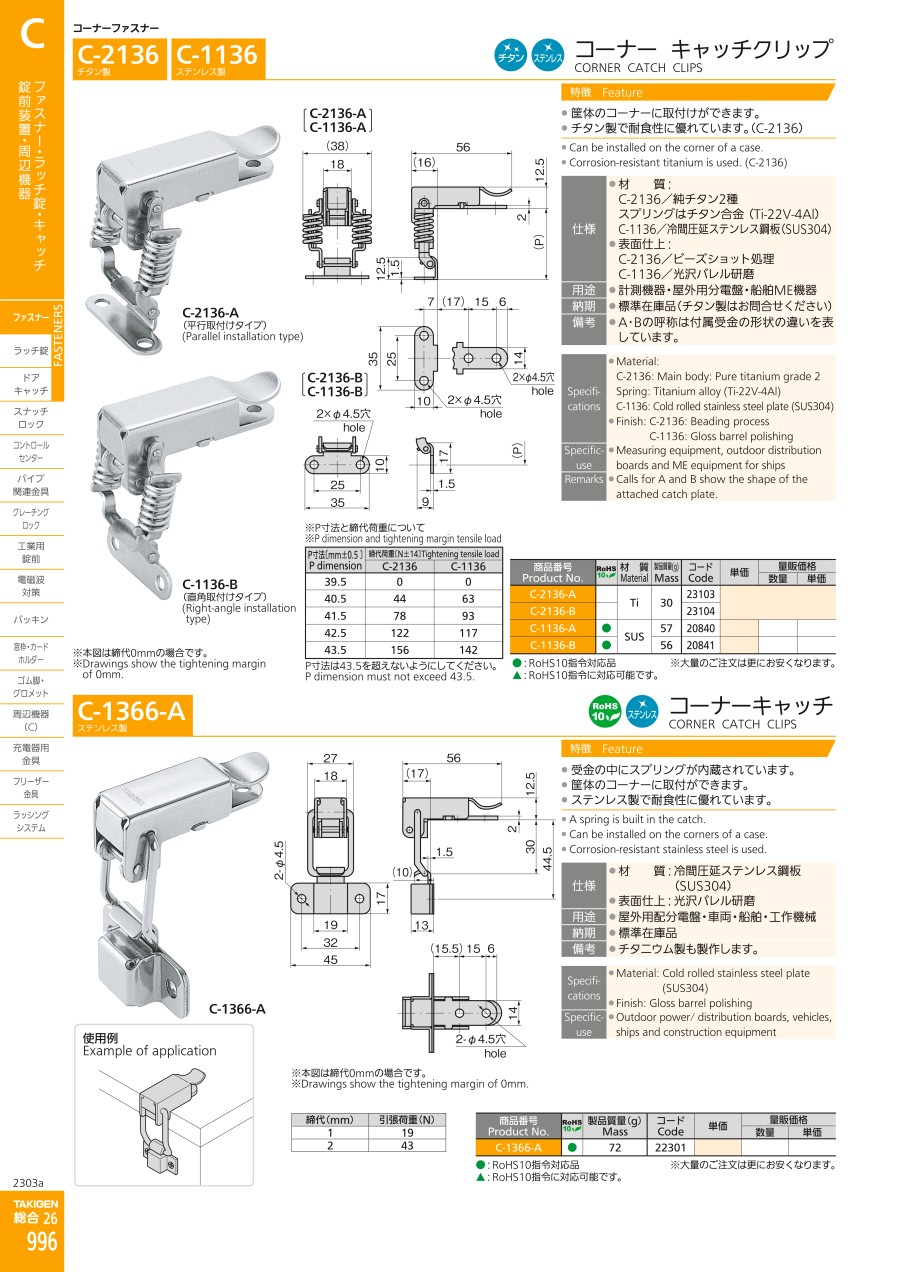

C-1136-Aの寸法図

・推奨ねじ：なべ小ねじＭ４

C-1136-Aの寸法図

C-1136-Bの寸法図

・推奨ねじ：なべ小ねじＭ４

C-1136-Bの寸法図

C-1136-A：材質：SUS、質量：52g
C-1136-B：材質：SUS、質量：52g

P寸法と締代荷重について

P寸法〔mm±0.5〕
P dimension		締代荷重〔N±14〕Tightening tensile load
C-1136
39.50
40.563
41.593
42.5117
43.5142

型番リスト

表示件数
  • 1
    • 型番
    C-1136-A
    C-1136-B

    仕様

    		RoHS?最小発注数量
    平行取付
    10
    1個
    直角取付
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    742円
    ( 816円 )
    在庫品1日目当日出荷可能
    742円
    ( 816円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コーナー用キャッチクリップ。
    【特長】
    ・筐体のコーナーに取り付けが可能。
    ・ステンレス製で耐食性に優れている。
    【用途】
    ・計測機器・屋外用分電盤・船舶ME機器。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • ステンレスロック付キャッチクリップ C-1007-11 画像

      タキゲン製造

      ステンレスロック付キャッチクリップ C-1007-11

      ステンレスキャッチクリップのオートロックタイプです。施錠時は自動的にロックプレートでロックするため振動等で外れにくい構造です。C-1007と取り付けの互換性があります。

    • キャッチクリップ C-7 画像

      タキゲン製造

      キャッチクリップ C-7

      鉄製のキャッチクリップC-7シリーズです。ステンレスに比べ安価にお求めいただけます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ステンレスコーナー キャッチクリップ C-1136のレビュー
    4.6平均満足度：4.610件のレビュー
    蓋の部品に使用しています
    5
    満足度：5.02023/03/09
    蓋を押さえるための部品として使用しています。錆びないのでステンレス製を選びました。問題なく使用できているので満足していま...もっと読む
    0人が参考にしています。
    部品脱着用
    4
    満足度：4.02021/12/21
    部品の脱着用で使用しましたが、ワンタッチで部品が交換でき便利です。
    0人が参考にしています。
    タンク蓋
    4
    満足度：4.02021/01/28
    ネットで在庫・価格・出荷日の確認が直ぐにでき 数量や金額に関わらず送料がかからないのが有難いです。
    0人が参考にしています。
    製作物用
    4
    満足度：4.02020/03/10
    水蒸気がかかり錆びやすいのでステンレス製を 探してました。 納期も早く数量が選べて良いです。
    0人が参考にしています。
    カバー部閉時の固着用機構部品に
    5
    満足度：5.02020/02/14
    当社で受注生産する設備品製作にあたっては、密閉筐体に必須の各種付帯部品に関し先進メーカーとして数多の品種、仕様を取り揃え...もっと読む
    0人が参考にしています。
    10件全て見る

    よくあるご質問（FAQ）

    Q外の扉に使用して大丈夫ですか？
    A
    ステンレス製で錆びにくいですが、長年使用され、風雨にさらされると錆びることもあります。
