エアダンパー（B-481・アルミニウム製）
- 通常単価(税別)
- 5,226円～5,583円
- 税込単価
- 5,749円～6,141円
エア反力を使用したダンパー。【特長】・反力はロッドが縮む方向にかかり、伸びる方...
詳細情報を確認する- 種類
- エアダンパー
- 使用温度範囲 (℃)
- -10::60
- 使用用途
- 一般家具
- 使用環境
- 屋内
- ロッド側先端形状
- その他
- シリンダ側先端形状
- その他
- シリンダ材質
- アルミニウム合金
- 取付方向
- 全方向360°
- シリンダ径 D (φ)
- 25
- ブラケット取付穴 (mm)
- 4.2
未確定：候補が2型番あります。
商品情報
樹脂を中心に使用しており軽量
B-481-1の外観
B-481の寸法図※取付け穴詳細
| 商品番号 Product No. | (L1) | (L2) | L3 | L4 | L5 | 製品質量(g) Mass |
|---|---|---|---|---|---|---|
| B-481-1 | 694 | 407 | 379 | 391 | 287 | 170 |
| B-481-2 | 382 | 260 | 232 | 244 | 122 | 100 |
| B-481-1 | B-481-2 | |||||
|---|---|---|---|---|---|---|
| 4.9N | 7.8N | 9.8N | 4.9N | 7.8N | 9.8N | |
| ニードル弁開度90ﾟ Needle valve opening | 10.7 | 6.8 | 5.6 | 4.5 | 3.3 | 2.6 |
| ニードル弁開度180ﾟ Needle valve opening | 6.0 | 4.2 | 3.5 | 3.1 | 2.1 | 1.7 |
| ニードル弁開度270ﾟ Needle valve opening | 4.9 | 3.6 | 3.0 | 2.8 | 1.9 | 1.6 |
押込負荷別ストローク速度（参考値）
- ※ ニードル弁開度 : ニードル弁を締め切った状態を0とし開ける方向に回転させる角度。
単位 : S（秒）
詳細情報
基本情報
エア反力を使用したダンパー。
【特長】
・反力はロッドが縮む方向にかかり、伸びる方向にはかからない。
・特殊調整機構の採用によりニードル弁でダンパー力の微調整が可能。
・取り付けが簡単なコンパクト設計。
・作動はなめらかで静か。
・材質 : シリンダー / アルミニウム合金（A6063TD）、取り付け部 / ポリアミド（PA6）。
・使用周囲温度 : -10℃〜+60℃。
・引き荷重 : 0.5N以下。
【用途】
・自閉装置付スライディングドア、一般家庭用、業務用ドアなどの緩衝器として。

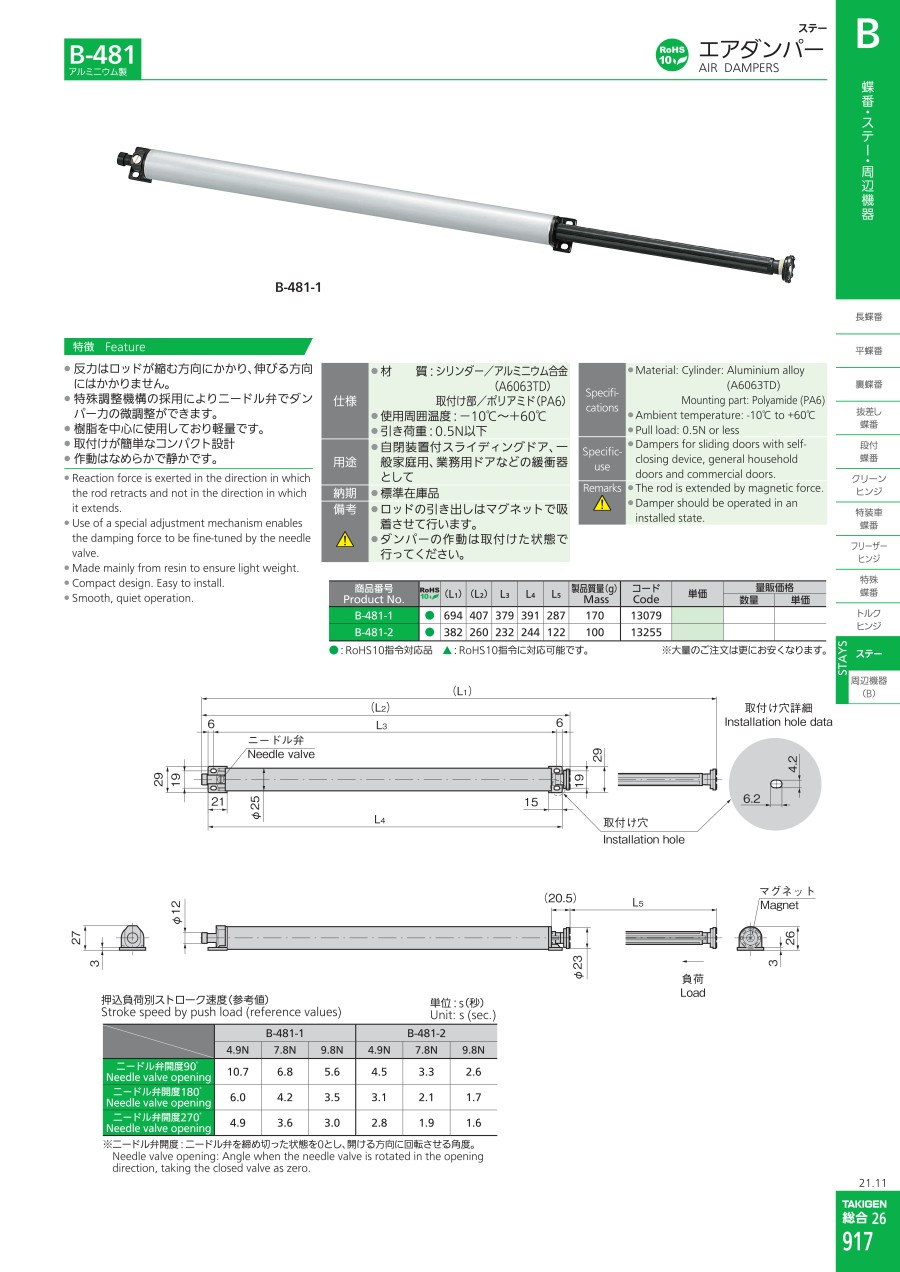

カタログ
商品担当おすすめ
エアダンパー（B-481・アルミニウム製）のレビュー
ドア修繕部品として
5
5.02020/07/23
業者ではなく、自分たち素人でも、簡単に取り換え修理できたので、助かりました。
1人が参考にしています。
トイレの引き戸修理
5
5.02019/07/03
壊れたダンパーと全く同じモデルでしたので、ポン付けで何も問題なし。
0人が参考にしています。
