アイボルト（一般タイプ・B-1130・ステンレス製）

Name: アイボルト（一般タイプ・B-1130・ステンレス製）
Brand: タキゲン製造
SKU: 221004906240
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 411円～7,425円

税込単価: 452円～8,168円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

アイボルト（一般タイプ・B-130・鉄製）

4.8

通常価格(税別)： 159円 (税込価格：175円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

アイナット（B-1132・ステンレス製）

4.6

通常価格(税別)： 438円 (税込価格：482円)

通常出荷日：在庫品1日目

JIS規格のアイボルト。【特長】・材質 : ステンレス鋼材。・表面処理 : 電...

詳細情報を確認する

材質
ステンレス鋼材
ねじ山種類
メートル並目
販売単位
バラ(1個から購入可能)
表面処理
電解研磨
ねじ種類
全ねじ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

B-1130-16の外観

B-1130の寸法図

使用例

B-1130の使用例

悪い例（横づり、1本ロープでのたすきがけ）※図のような使用は絶対に避ける。

材質 Material	備考 Remarks	L	(H₁) (参考) (referlence)	H₂	φD₁	φD₂	φD₃	φD₄	M	ナット Nut		使用荷重kN Working load		製品質量(g) Mass
ステンレス Stainless	備考 Remarks	L	(H₁) (参考) (referlence)	H₂	φD₁	φD₂	φD₃	φD₄	M	W	h	垂直づり Vertical suspending	45度づり(2個につき) 45ﾟsuspending(2pcs)	製品質量(g) Mass
B-1130-8	アイボルト Eye bolt	15	33.3	17	32.6	20	6.3	16	8	13	6.5	0.79		40
B-1130-10		18	41.5	21	41	25	8	20	10	17	8	1.47		75
B-1130-12		22	51	26	50	30	10	25	12	19	10	2.16		130
-		35	51	26	50	30	10	25	12	19	10	2.16		140
B-1130-16		27	60	30	60	35	12.5	30	16	24	13	4.41		245
-		35	60	30	60	35	12.5	30	16	24	13	4.41		260
B-1130-20		30	71	35	72	40	16	35	20	30	16	6.18		430
B-1130-22		34	84	43	81	44	18.5	40	22	32	18	7.35		590
B-1130-24		38	90	45	90	50	20	45	24	36	19	9.32		880
B-1130-30		45	110	55	110	60	25	60	30	46	24	14.7		1,745
B-1130-36		55	131.5	65	133	70	31.5	70	36	55	29	22.6		3,110

型番リスト

表示件数

型番

ねじの呼び(M)

長さL(mm)

ピッチ

(mm)

RoHS?

最小発注数量

8	15	1.25	10	5個
10	18	1.5	10	5個
12	22	1.75	10	5個
16	27	2	10	5個
20	30	2.5	10	5個
24	38	3	10	5個
30	45	3.5	10	5個

通常単価(税別) (税込単価)	通常出荷日

411円 ( 452円 )	在庫品1日目当日出荷可能
486円 ( 535円 )	在庫品1日目当日出荷可能
810円 ( 891円 )	在庫品1日目当日出荷可能
1,120円 ( 1,232円 )	在庫品1日目当日出荷可能
1,783円 ( 1,961円 )	在庫品1日目当日出荷可能
3,432円 ( 3,775円 )	在庫品1日目当日出荷可能
7,425円 ( 8,168円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

JIS規格のアイボルト。
【特長】
・材質 : ステンレス鋼材。
・表面処理 : 電解研磨。
・ねじ山種類 : メートル並目。
・ねじ種類 : 全ねじ。
・JIS B1168に準拠している。
・ステンレス製で、耐食性に優れている。
【用途】
・キュービクル・配分電盤。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

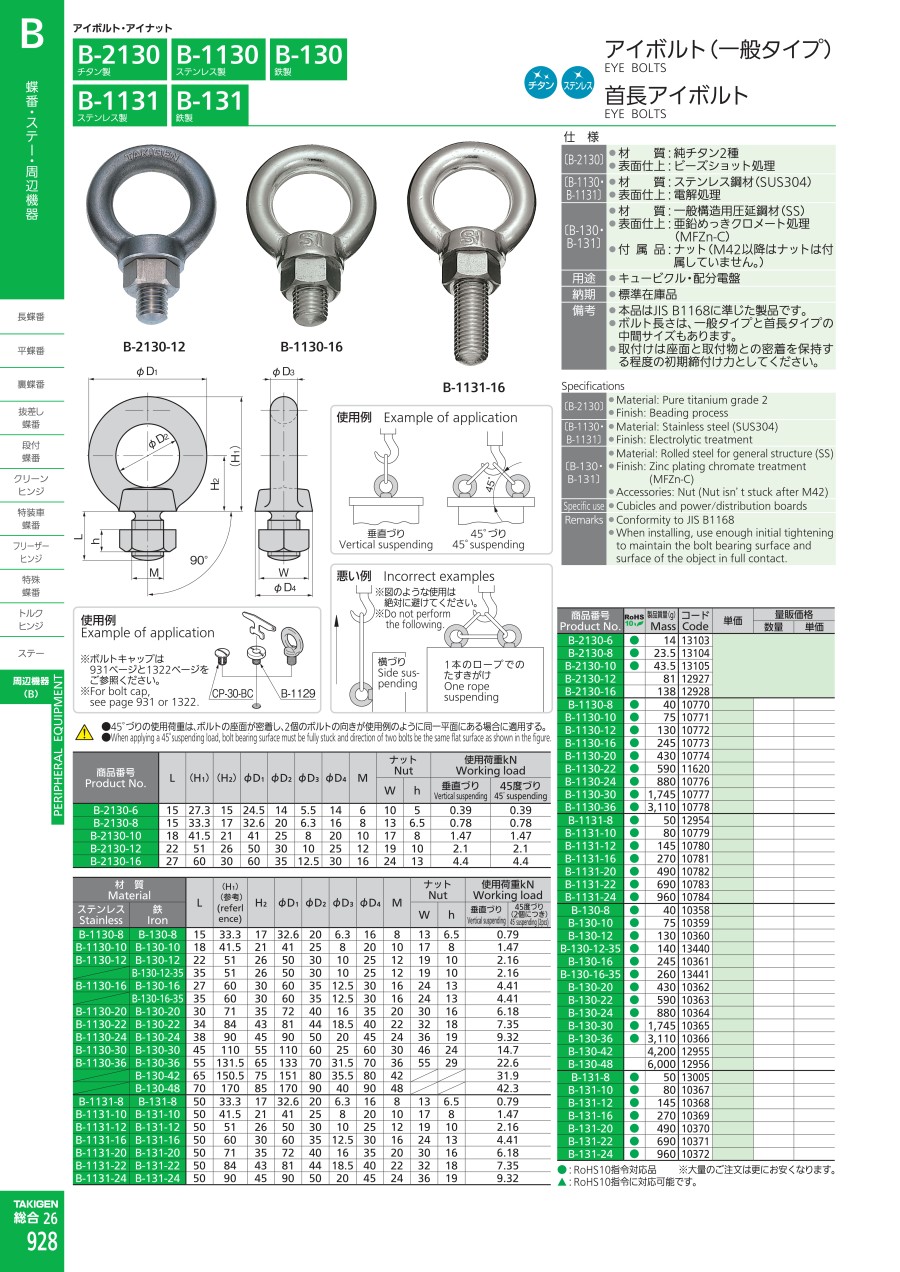

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
首長アイボルト（B-1131・ステンレス製）
ステンレスアイボルトの首長タイプB-1131です。B-1130と比べ足が長く締結に優れています。用途に合わせてご選定下さい。
タキゲン製造
アイボルト（一般タイプ・B-130・鉄製）
鉄製のアイボルトB-130です。ステンレスより安価な為、耐食性が気にならない場合こちらからご選定下さい。
タキゲン製造
首長アイボルト（B-131・鉄製）
鉄製アイボルトの首長タイプB-131です。用途に合わせてご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アイボルト（一般タイプ・B-1130・ステンレス製）のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

加工品の吊り下げ用

満足度：5.02021/02/09

とてもリーズナブルであるのにも関わらず品質はとても良くとても気に入っております。

0人が参考にしています。

冶具の吊り下げ

満足度：5.02017/03/07

ネジサイズやネジ長さを自由に選べて、短納期で、助かりました。価格も安く満足です。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q使用個数は荷重を個数で割ればよいですか？

基本的にはそれに数倍の安全係数を掛けます。偏荷重の場合は更に個数を増やしてください。
