天蓋用平型ワンタッチステー B-38
未確定：候補が6型番あります。
商品情報
スチールボールと板ばねの作用でロック
B-38-1-Rの外観
B-38-3-Lの外観

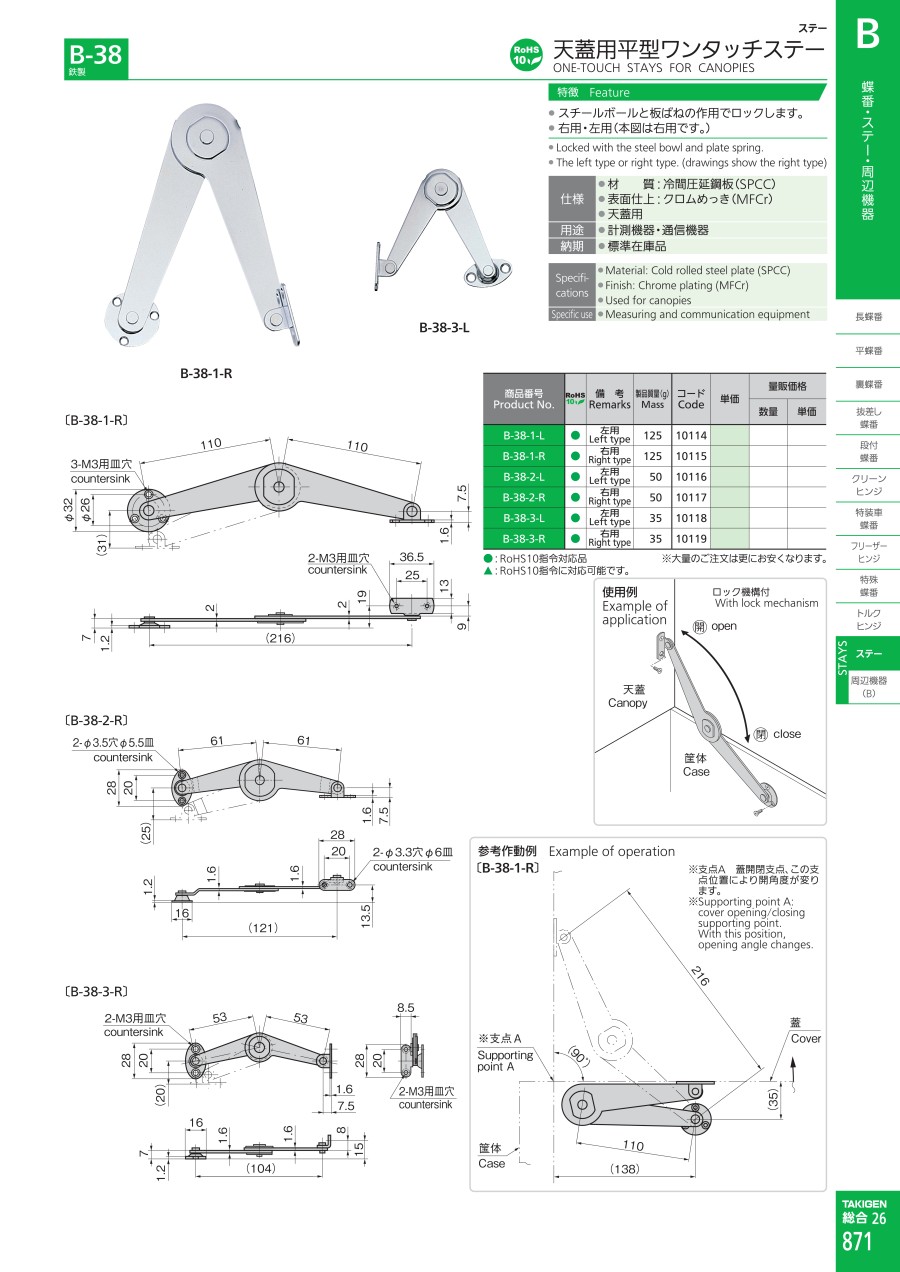

B-38-1-Rの寸法図
B-38-2-Rの寸法図
B-38-3-Rの寸法図
B-38-1-Rの参考作動例
- ※ 支点A、蓋開閉支点、この支点位置により開角度が変わる。
| 商品番号 Product No. | 備考 Remarks | 製品質量(g) Mass |
|---|---|---|
| B-38-1-L | 左用 Left type | 125 |
| B-38-1-R | 右用 Right type | 125 |
| B-38-2-L | 左用 Left type | 50 |
| B-38-2-R | 右用 Right type | 50 |
| B-38-3-L | 左用 Left type | 35 |
| B-38-3-R | 右用 Right type | 35 |
詳細情報
基本情報
スチールボールと板ばねの作用でロックするステー。
【特長】
・右用・左用あり。
・スチールボールと板ばねの作用でロックする。
・材質 : 冷間圧延鋼板（SPCC）。
・表面仕上 : クロムめっき（MFCr）。
【用途】
・計測機器・通信機器。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
天蓋用平型ワンタッチステー B-38のレビュー
ステー
5
5.02022/06/24
スペースを取らずに簡単に取り付けられてしっかり固定もできていいです。
0人が参考にしています。
自社製品に取り付け
4
4.02020/12/06
お客様のご要望でL型のPET板を開け閉めしたいとのことで選びましたが、
PET板が弱いのかあまり、天蓋用平型ワンタッチス...もっと読む
0人が参考にしています。
工具箱の扉に使っています
3
3.02019/10/16
お客様より図面上で型番のご指定がありましたので購入しました。溶接して取り付けをしました。取り付けにおいては特に気になる点...もっと読む
0人が参考にしています。
製品開閉部のステーとして
5
5.02019/07/09
製品の開閉部のステーとして右用・左用両タイプを使用しており、協力会社の設計担当者からのご指定により、なるべくミスミの型番...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
