天蓋用ワンタッチステー B-580-2
- 通常単価(税別)
- 1,817円
- 税込単価
- 1,999円
【特長】・蓋を開けるとストッパーの作動により蓋を固定します。・閉める時は蓋を少...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

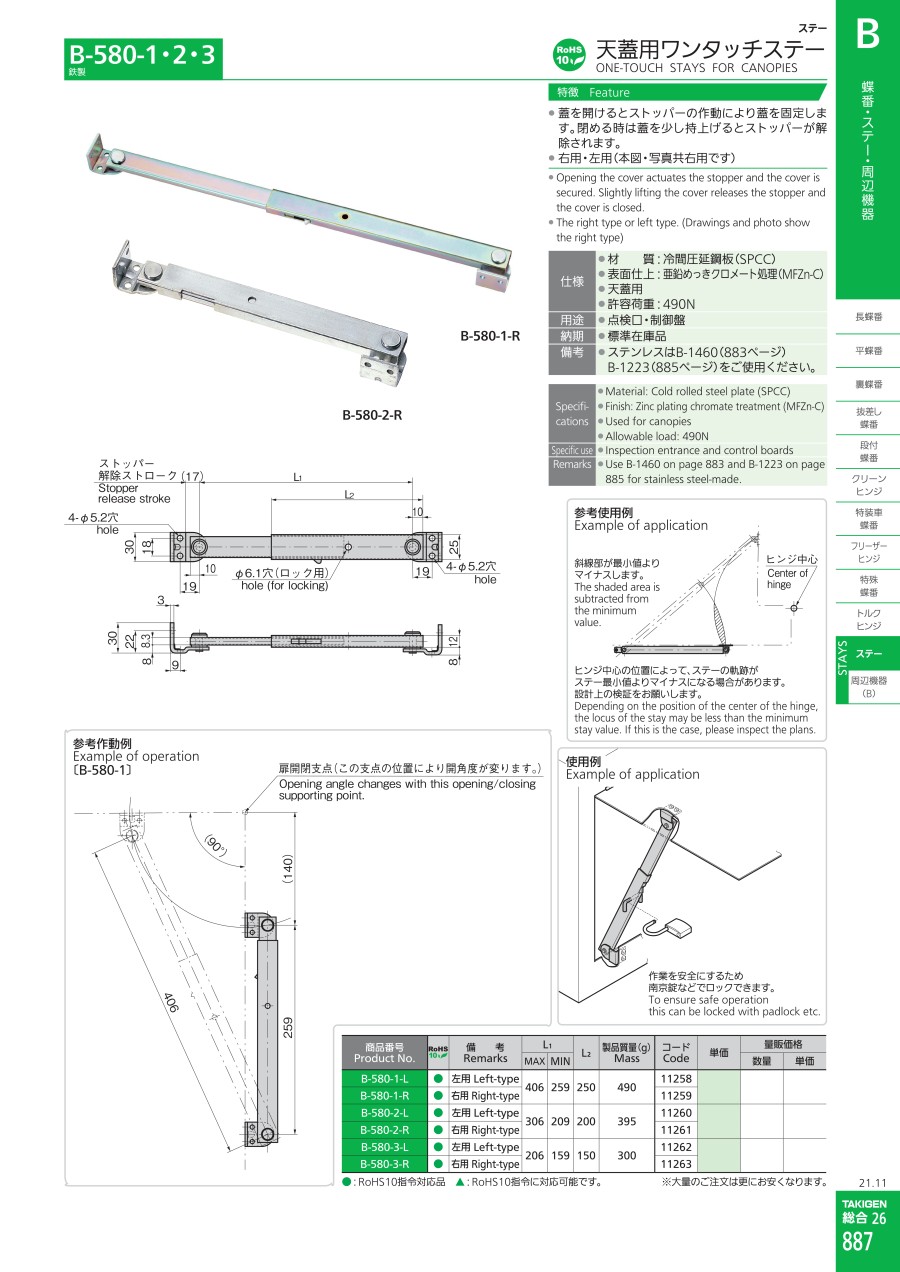

外形図
製品仕様
- 材質：冷間圧延鋼板（SPCC）
- 表面仕上：亜鉛めっきクロメート処理（MFZn-C）
- 天蓋用
- 許容荷重：490N
参考作動例［B-580-1］
扉開閉支点（この支点の位置により開角度が変ります。）
＜右用＞＜左用＞呼称の基本
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
＜右用＞＜左用＞ステーの基本図
規格表
●：RoHS10指令対応品
使用例
使用例
作業を安全にするため南京錠などでロックできます。
参考使用例
斜線部が最小値よりマイナスします。
ヒンジ中心の位置によって、ステーの軌跡がステー最小値よりマイナスになる場合があります。設計上の検証をお願い致します。
