メカニカル部品技術窓口
ステンレス天蓋用ワンタッチステー B-1460
- 通常単価(税別)
- 2,544円～3,269円
- 税込単価
- 2,798円～3,596円
扉を開けるとストッパーの作動により扉を固定されるステー。【特長】・蓋を開けると...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
ステンレス性で耐食に優れたストッパー

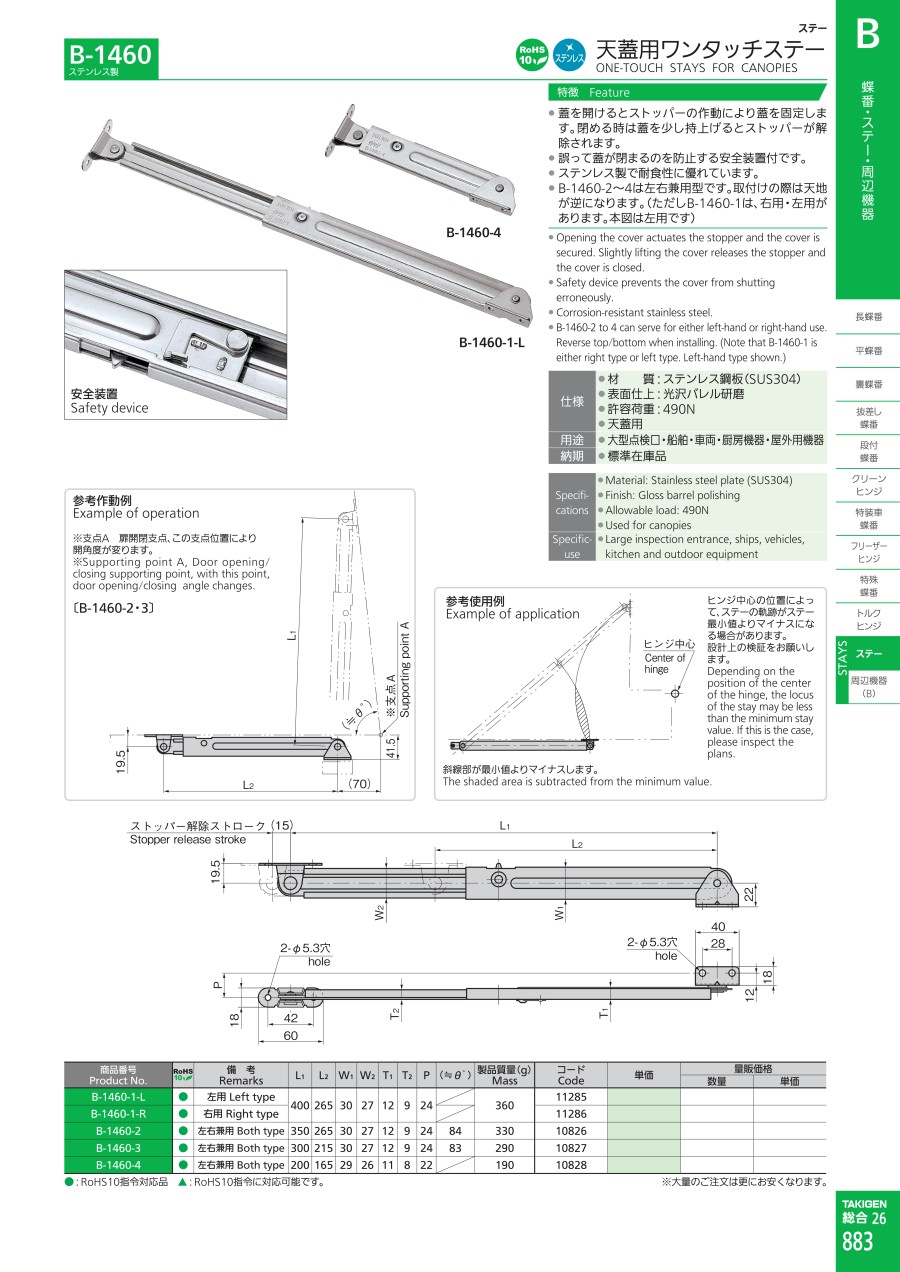

B-1460-1-L、B-1460-4の外観
B-1460の寸法図
参考作動例、参考使用例
安全装置の外観
B-1460の参考作動例※支点A、蓋開閉支点、この支点により開角度が変わる。
B-1460の参考使用例（斜線部が最小値よりマイナスする。ヒンジ中心の位置によってステーの軌跡がステー最小値よりマイナスになる場合がある。設計上の検証が必要。）
| 商品番号 Product No. | 備考 Remarks | L1 | L2 | W1 | W2 | T1 | T2 | P | (≒θﾟ) | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|---|---|---|
| B-1460-1-L | 左用 Left type | 400 | 265 | 30 | 27 | 12 | 9 | 24 | 360 | |
| B-1460-1-R | 右用 Right type | |||||||||
| B-1460-2 | 左右兼用Both type | 350 | 265 | 30 | 27 | 12 | 9 | 24 | 84 | 330 |
| B-1460-3 | 左右兼用Both type | 300 | 215 | 30 | 27 | 12 | 9 | 24 | 83 | 290 |
| B-1460-4 | 左右兼用Both type | 200 | 165 | 29 | 26 | 11 | 8 | 22 | 190 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,269円 ( 3,596円 ) | 在庫品1日目当日出荷可能 |
3,269円 ( 3,596円 ) | 在庫品1日目当日出荷可能 |
3,100円 ( 3,410円 ) | 在庫品1日目当日出荷可能 |
3,077円 ( 3,385円 ) | 在庫品1日目当日出荷可能 |
2,544円 ( 2,798円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
扉を開けるとストッパーの作動により扉を固定されるステー。
【特長】
・蓋を開けるとストッパーの作動により蓋を固定。
・閉める時は蓋を少し持上げるとストッパーが解除される。
・誤って蓋が閉まるのを防止する安全装置付。
・ステンレス製で耐食性に優れている。
・B-1460-2〜4は左右兼用型。
・取付けの際は天地が逆になる（ただしB-1460-1は、右用左用あり）。
【用途】
・大型点検口・船舶・車両・厨房機器・屋外用機器。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
ステンレス天蓋用ワンタッチステー B-1460のレビュー
箱の蓋保持
3
3.02021/06/15
大型の蓋の保持に使用
自動でロックされて蓋を支えます。
解除も蓋を持ち上げて下すだけです。
0人が参考にしています。
折りたたみ式の机に使用
4
4.02021/02/03
サイズなどを考慮して、この商品を選定しました。折り畳み式の机に使用しています。取り付けにおいては、あまり使い慣れていない...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
:ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
