ステンレス天蓋用ロータリーステー B-1453
- 通常単価(税別)
- 1,122円～1,354円
- 税込単価
- 1,234円～1,489円
【特長】・蓋を開けるとストッパーの作動により蓋を固定します。閉める時は蓋を少し...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
製品仕様
- 材質：ステンレス鋼板（SUS304）
- 表面仕上：バレル研磨
- 天蓋用
参考作動例 B-1453-3
扉開閉支点 この支点位置により開角度が変わります。
＜右用＞＜左用＞呼称の基本
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
＜右用＞＜左用＞ステーの基本図
規格表
●：RoHS10指令対応品
注意・禁止事項
- 左右一緒に使用した場合は正常な機能を果たさなくなることがありますのでご注意ください。
- 皿ねじまたはタッピングねじなどでの取付け時は取付け面に面取り加工をしてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,207円 ( 1,328円 ) | 在庫品1日目当日出荷可能 |
1,354円 ( 1,489円 ) | 在庫品1日目当日出荷可能 |
1,149円 ( 1,264円 ) | 在庫品1日目当日出荷可能 |
1,184円 ( 1,302円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
1,122円 ( 1,234円 ) | 5日目 |
詳細情報
基本情報
【特長】
・蓋を開けるとストッパーの作動により蓋を固定します。閉める時は蓋を少し持上げるとストッパーが解除されます。
・ステンレス製で耐食性に優れています。
【用途】
・船舶・車両・厨房機器・屋外用機器。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

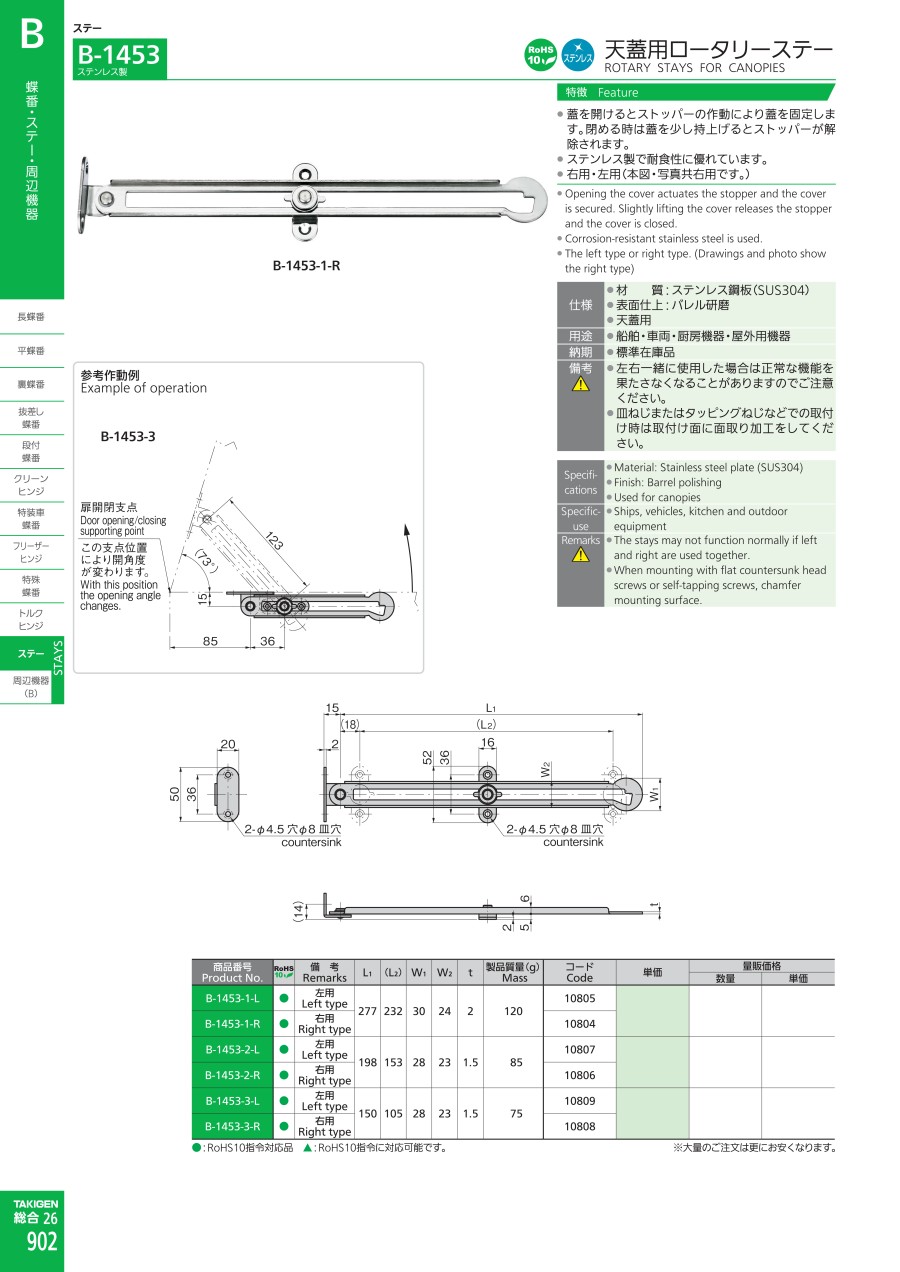

カタログ
ステンレス天蓋用ロータリーステー B-1453のレビュー
油圧機試験装置の扉に使用
4
4.02019/10/02
使いやすさ、取り付けやすさで選びました。工場での使用、油圧機器なので錆は油のゴミでコンタミの問題が発生するため、ステンレ...もっと読む
1人が参考にしています。
キーボードを引き出すために
4
4.02020/02/14
天蓋用ですが、逆向きに取り付けてキーボードを引き出すスタンドとして使用しています。タキゲン製造のカタログを見て、サイズが...もっと読む
0人が参考にしています。
当社製品の展示ケースに使っています
3
3.02019/11/13
当社では、顧客より依頼された展示品を収納する展示ケースを設計から製作まで手がけています。展示品の収納口が天蓋タイプの際、...もっと読む
0人が参考にしています。
