天蓋用スライドステー B-21
未確定：候補が2型番あります。
商品情報
外形図
本図は右用です。
製品仕様
- 材質：冷間圧延鋼板（SPCC）
- 表面仕上：ニッケルめっき（MFNi）
- 許容荷重：196N
- 軽量天蓋用
| 型番 | 備考 | 製品質量（g） |
|---|---|---|
| B-21-L | 左用 | 60 |
| B-21-R | 右用 |
詳細情報
基本情報
天蓋用ステー。
【特長】
・小型なため、省スペースで取り付け可能。
・右用・左用有り。
【用途】
・計測機器・通信機器の天蓋。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

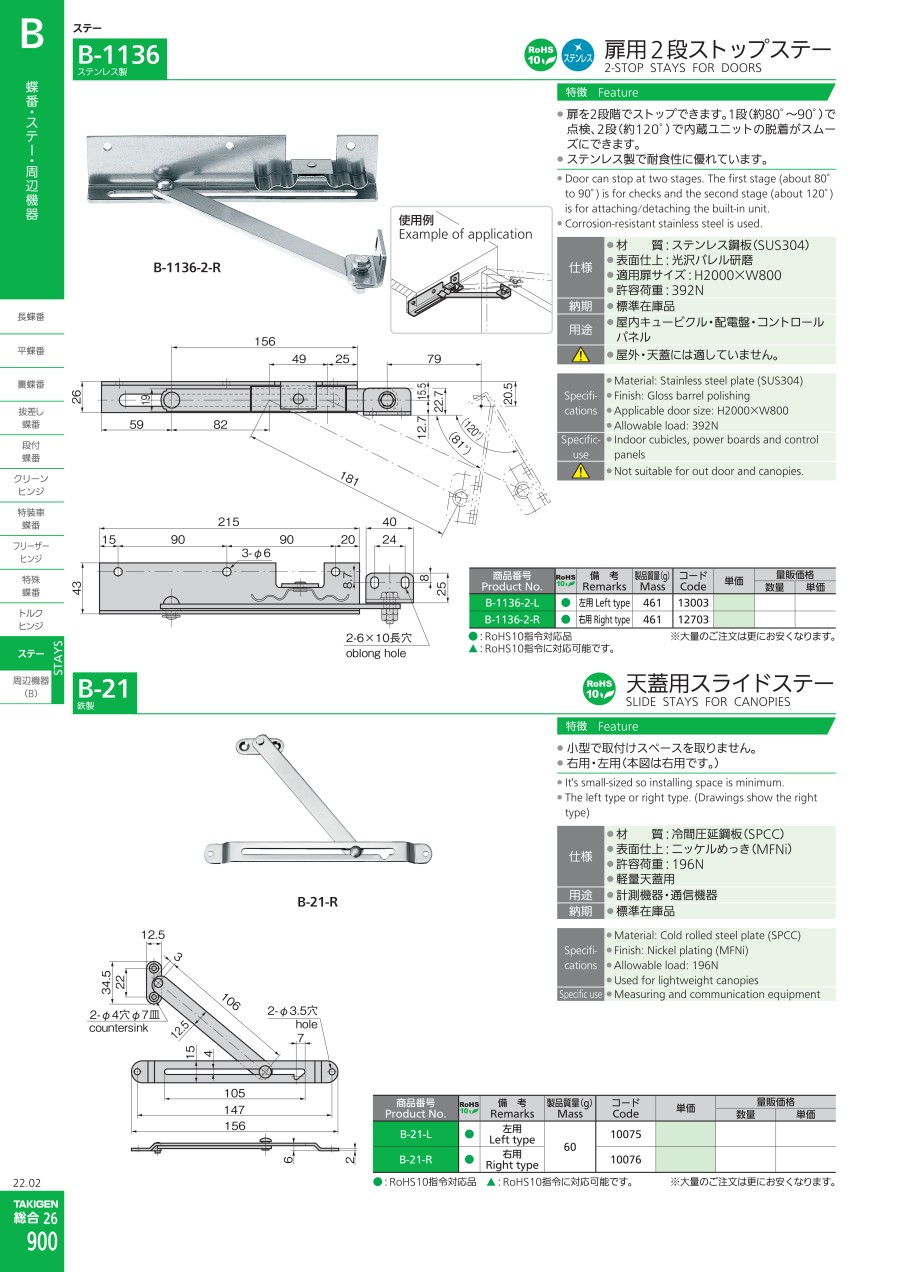

カタログ
商品担当おすすめ
天蓋用スライドステー B-21のレビュー
扉の開閉用
3
3.02017/07/31
９０°開く扉で使う予定でしたが、実際は９０°まで開きません。
基本情報に、開閉可能角度の記載があると良かったかも。、
製...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
