タキゲン製造

天蓋用ステー B-40

Name: 天蓋用ステー B-40
Brand: タキゲン製造
SKU: 221004906026
Rating: 4.3 (3 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 362円～562円

税込単価: 398円～618円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

天蓋用平型ワンタッチステー B-38

4.3

通常価格(税別)： 378円 (税込価格：416円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

ワンウェイトルクステー B-492

通常価格(税別)： 2,297円 (税込価格：2,527円)

通常出荷日：在庫品1日目

天蓋用のステー。【特長】・小型で取り付けスペースを取らない。・右用・左用。・材...

詳細情報を確認する

扉の開き方
上蓋
種類
真ん中折りステー
ストッパー
全開時ストップ
ストッパー解除方法
解除ストローク
材質
冷間圧延ステンレス鋼板
許容荷重 (N)
145
本体表面処理
クロムめっき

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

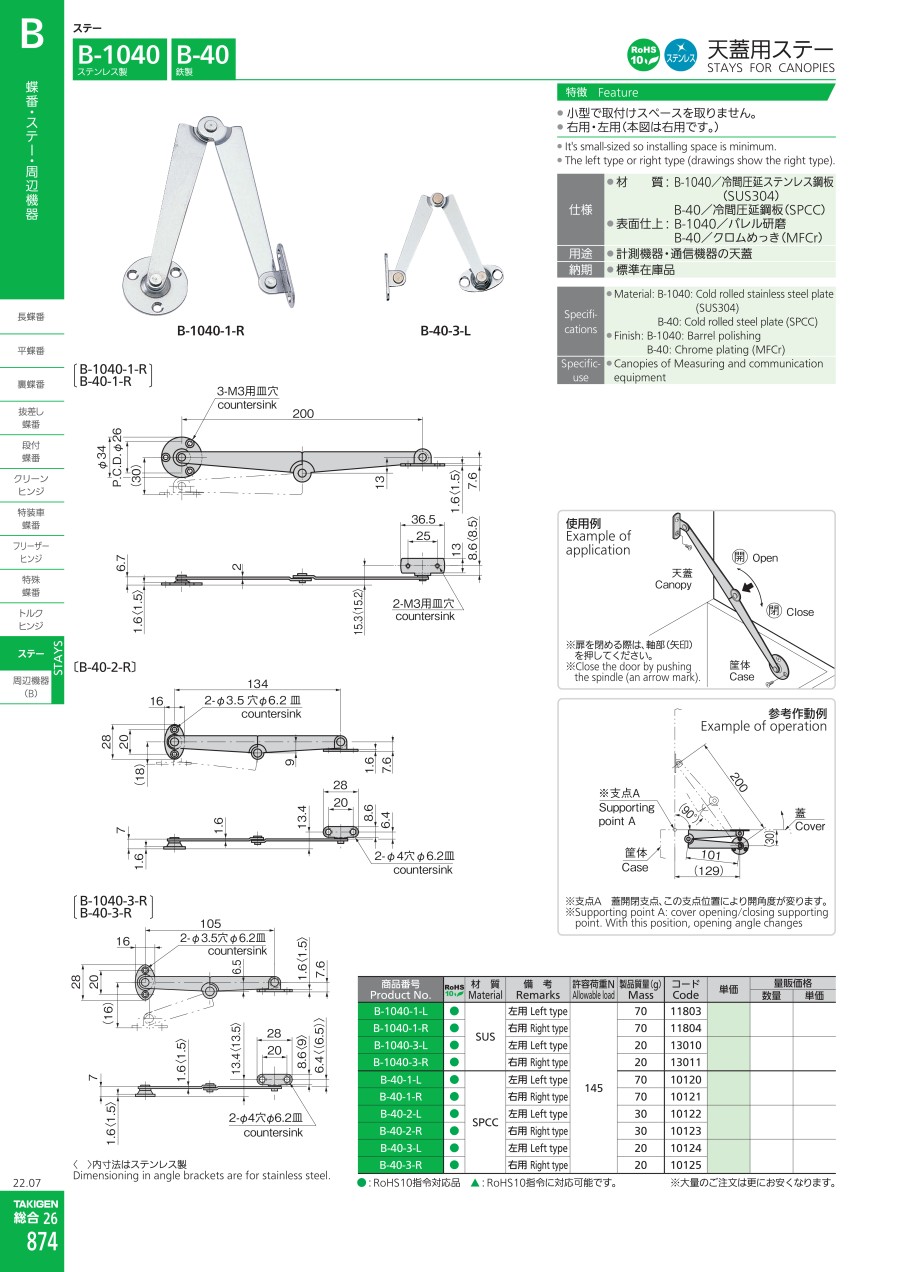

商品情報

小型でスペースを取らない

B-40-3-Lの外観

B-40-1-Rの寸法図

B-40-2-Rの寸法図

B-40-3-Rの寸法図

使用例

※ 扉を閉める際は、軸部（矢印）を押す。

参考作動例

※ 支点A、蓋開閉支点、この支点位置により開角度が変わる。

商品番号 Product No.	材質 Material	備考 Remarks	許容荷重N Allowable load	製品質量(g) Mass
B-40-1-L	SPCC	左用 Left type	145	70
B-40-1-R		右用 Right type		70
B-40-2-L		左用 Left type		30
B-40-2-R		右用 Right type		30
B-40-3-L		左用 Left type		20
B-40-3-R		右用 Right type		20

型番リスト

表示件数

型番

伸縮時長さ【範囲選択】

(mm)

伸長時長さ

(mm)

右用・左用

商品コード

RoHS?

最小発注数量

151～200	200	左用	10120	10	1個
151～200	200	右用	10121	10	1個
～150	134	左用	10122	10	1個
～150	134	右用	10123	10	1個
～150	105	左用	10124	10	1個
～150	105	右用	10125	10	1個

通常単価(税別) (税込単価)	通常出荷日

562円 ( 618円 )	在庫品1日目当日出荷可能
562円 ( 618円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
362円 ( 398円 )	在庫品1日目当日出荷可能
362円 ( 398円 )	在庫品1日目当日出荷可能
362円 ( 398円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

天蓋用のステー。
【特長】
・小型で取り付けスペースを取らない。
・右用・左用。
・材質 : 冷間圧延鋼板（SPCC）。
・表面仕上 : クロムめっき（MFCr）。
【用途】
・計測機器・通信機器の天蓋。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
ワンウェイトルクステー B-492
任意の位置でストップする事が出来るワンウェイトルクステーのB-492です。途中で止める用途の場合こちらからご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

天蓋用ステー B-40のレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

アクリルボックス

満足度：5.02021/07/31

アクリルボックスの蓋に使用。蓋に重さがなければ、これで十分だと思います。

0人が参考にしています。

自社製品に取り付け

満足度：3.02020/12/06

しっかりした位置をR・Lで出さないと、片方がロックできていない状態だったり、この部類のステーは固定するのに非常に手間がか...もっと読む

0人が参考にしています。

得意先様に納める治具の天蓋部に使用

満足度：5.02018/07/17

得意先様に納める治具の天蓋部に使用しています。小型の商品で取り付けスペースの確保も容易であり、稼動もスムーズな良い商品で...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q右用、左用とはどちら向きのことですか？

ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
　（１）上蓋開閉用のボックス
　（２）ステーのアーム屈折部が奥へ向かって折れる
　（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
