ステンレス自在ストップステー B-1470
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,691円～4,454円
- 税込単価
- 4,060円～4,899円
ストッパーを操作すると、扉は任意の位置で止めることができるステー。【特長】 ・...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
ハンドル操作で扉を任意の位置で止める事が出来る万能ステー

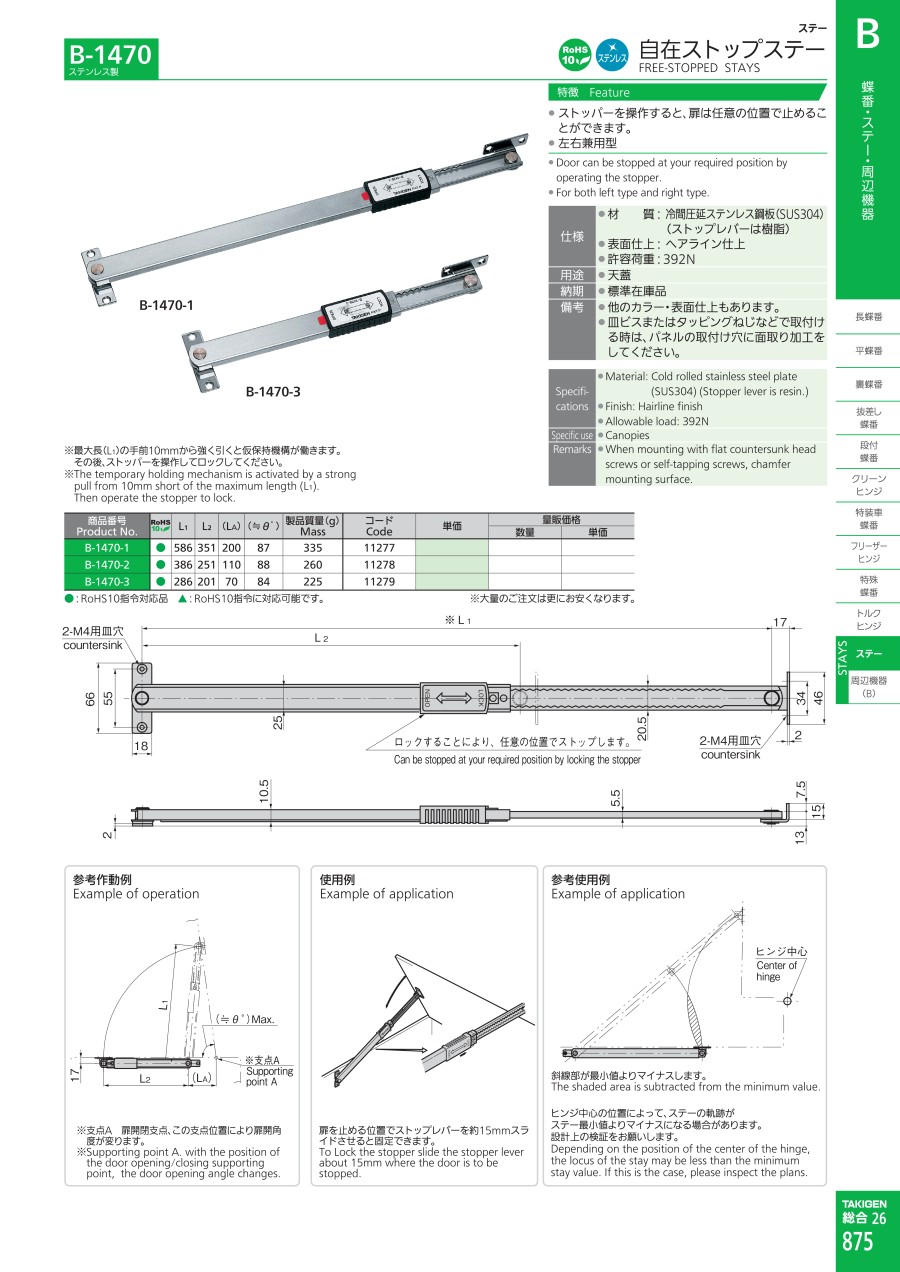

B-1470-1、B-1470-3の外観
B-1470の寸法図
参考作動例（支点A、扉開閉支点、この支点位置により扉開角度が変わる）
使用例（扉を止める位置でストップレバーを約15mmスライドさせると固定可能。）
参考使用例（斜線部が最小値よりマイナスする。ヒンジ中心の位置によってステーの軌跡がステー最小値よりマイナスになる場合がある。設計上の検証が必要。）
| 商品番号 Product No. | L1 | L2 | (LA) | (≒θﾟ) | 製品質量(g) Mass |
|---|---|---|---|---|---|
| B-1470-1 | 586 | 351 | 200 | 87 | 335 |
| B-1470-2 | 386 | 251 | 110 | 88 | 260 |
| B-1470-3 | 286 | 201 | 70 | 84 | 225 |
詳細情報
基本情報
ストッパーを操作すると、扉は任意の位置で止めることができるステー。
【特長】
・材質 : 冷間圧延ステンレス鋼板（SUS304）（ストップレバーは樹脂）。
・表面仕上 : ヘアライン仕上。
・許容荷重 : 392N。
・ステンレス製で耐食性に優れている。
・左右兼用型。
【用途】
・天蓋に。
カタログ
商品担当おすすめ
ステンレス自在ストップステー B-1470のレビュー
開き窓のストッパーとして使用
4
4.02022/05/12
開度が細かく調整できて便利、値段の割によくできている。もう少しロック位置が分かりやすく、ロックしやすければ更によし。
0人が参考にしています。
自社製品天蓋部に使用
4
4.02018/07/17
自社製品天蓋部に使用しています。得意先様から、開閉時に任意の位置で固定ができる仕様を求められ機構を満たす商品を探しており...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
