ステンレスワンタッチステー B-1223
- 通常単価(税別)
- 1,894円～2,011円
- 税込単価
- 2,083円～2,212円
扉を開けるとストッパーの作動により扉を固定されるステー。【特長】・ステンレス製で耐食性に優れている。・...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ステンレス製で耐食性に優れている

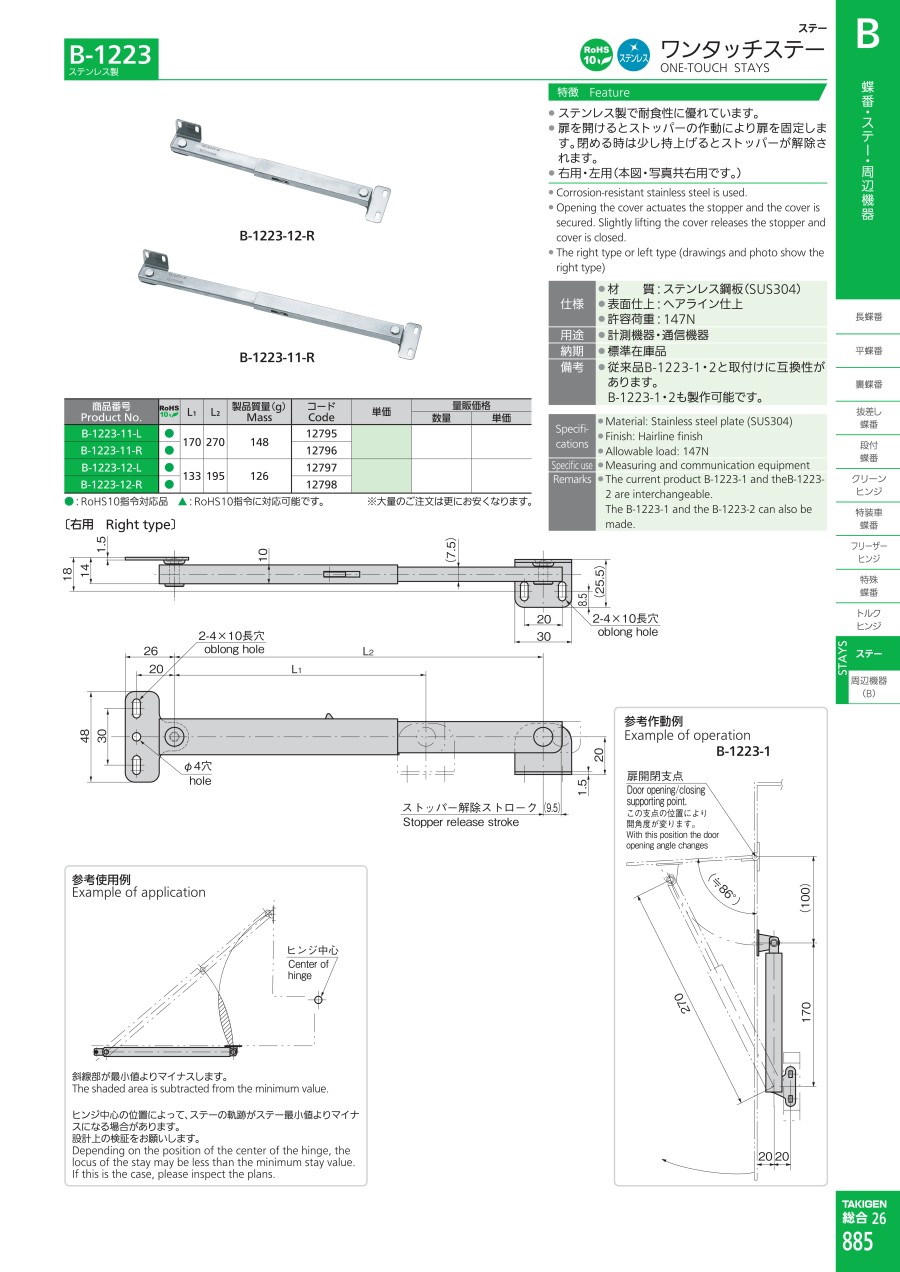

B-1223-12-R、B-1223-11-Rの外観
B-1223（右用）の寸法図
B-1223の参考使用例（斜線部が最小値よりマイナスする。ヒンジ中心の位置によってステーの軌跡がステーの最小値よりマイナスになる場合がある。）
B-1223の参考作動例※この支点により開角が変わる。
| 商品番号 Product No. | L1 | L2 | 製品質量(g) Mass |
|---|---|---|---|
| B-1223-11-L | 170 | 270 | 148 |
| B-1223-11-R | |||
| B-1223-12-L | 133 | 195 | 126 |
| B-1223-12-R |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,011円 ( 2,212円 ) | 在庫品1日目当日出荷可能 |
2,011円 ( 2,212円 ) | 在庫品1日目当日出荷可能 |
1,894円 ( 2,083円 ) | 在庫品1日目当日出荷可能 |
1,894円 ( 2,083円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
扉を開けるとストッパーの作動により扉を固定されるステー。
【特長】
・ステンレス製で耐食性に優れている。
・窓を開けるとストッパーが作動。
・閉める時は少し持上げるとストッパーが解除。
・右用左用。
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : ヘアライン仕上。
・許容荷重 : 147N。
【用途】
・計測機器・通信機器。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
