ステンレスフリーストップステー B-1571
- 通常単価(税別)
- 7,203円～7,684円
- 税込単価
- 7,923円～8,452円
通常出荷日：在庫品1日目当日出荷可能
ラチェット機構式安全ストッパー付きのステー。【特長】・ラチェット機構式安全ストッパーの作動により、天蓋...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ラチェット機構式安全ストッパーの作動により、天蓋を開ける途中で手を離しても、その位置を保持する
B-1571-1の外観

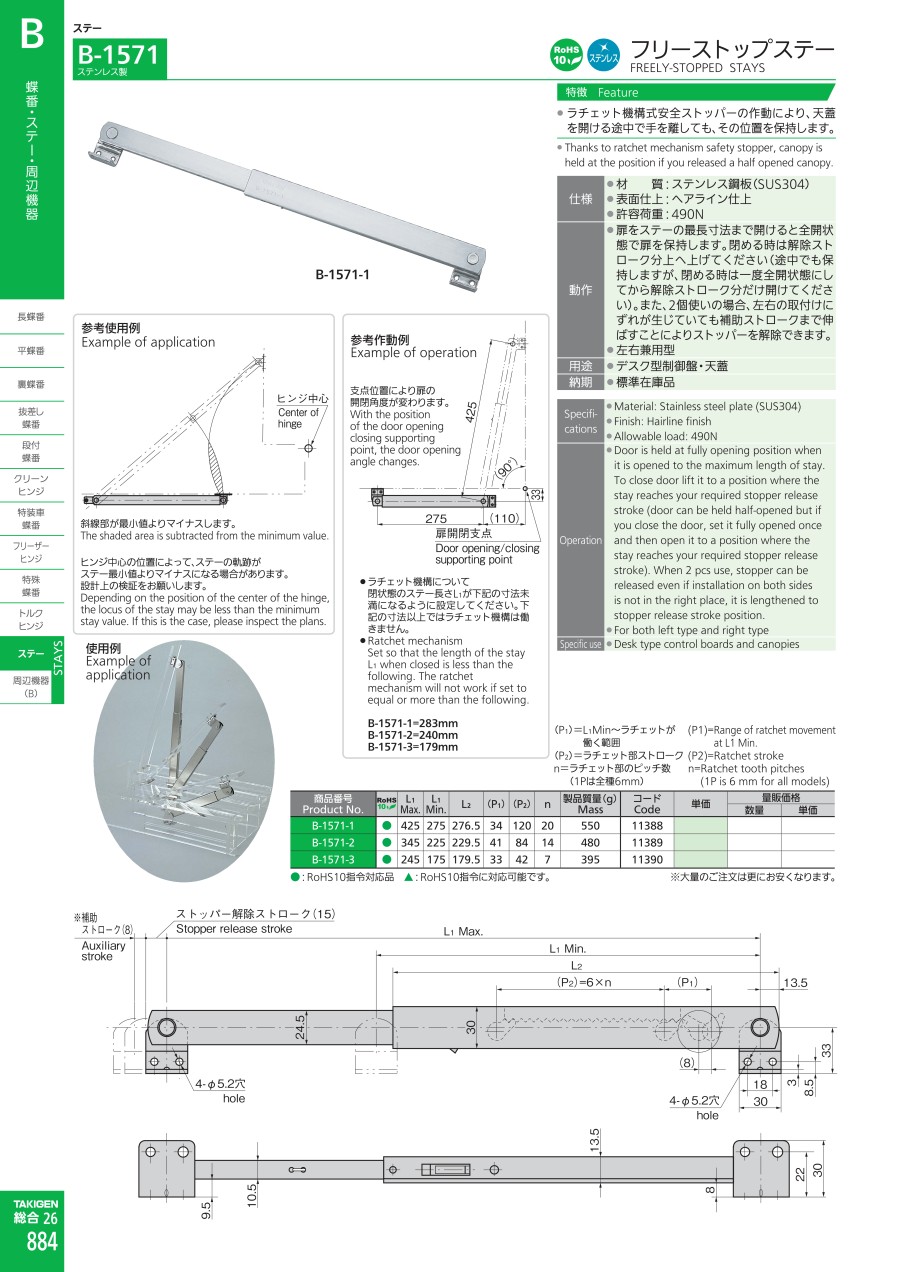

B-1571シリーズの寸法図
参考使用例、参考作動例
参考使用例
斜線部が最小値よりマイナスする。
- ※ ヒンジ中心の位置によって、ステーの軌跡がステー最小値よりマイナスになる可能性がある。設計上の検証をおすすめします。
参考作動例
支点位置により扉の開閉角度が変わる。
- ※ ラチェット機構について : 閉状態のステー長さL1が寸法未満になるように設定する。寸法以上ではラチェット機構は働かない
使用例
| 商品番号 Product No. |
L1 Max. |
L1 Min. |
L2 | (P1) | (P2) | n | 製品質量(g) Mass |
|---|---|---|---|---|---|---|---|
| B-1571-1 | 425 | 275 | 276.5 | 34 | 120 | 20 | 550 |
| B-1571-2 | 345 | 225 | 229.5 | 41 | 84 | 14 | 480 |
| B-1571-3 | 245 | 175 | 179.5 | 33 | 42 | 7 | 395 |
詳細情報
基本情報
ラチェット機構式安全ストッパー付きのステー。
【特長】
・ラチェット機構式安全ストッパーの作動により、天蓋を開ける途中で手を離しても、その位置を保持する。
・ステンレス製で耐食性に優れている。
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : ヘアライン仕上。
・許容荷重 : 490N。
【用途】
・デスク型制御盤・天蓋。
カタログ
商品担当おすすめ
ステンレスフリーストップステー B-1571のレビュー
コンベアベルトの上下開閉部
3
3.02017/08/03
使用頻度が高いせいか定期的に故障してその都度交換してます。
この前は半日でラッチがおかしくなりロックしてしまいました。
...もっと読む
1人が参考にしています。
自社製作品のステーとして使用
5
5.02020/12/06
ステンレスの蓋を開け閉めする際に、
ラチェット機構式安全ストッパーが付いていたため選びました
外で使用する為、以前はスチ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
