ステンレスピボットステー B-1472-1
- 通常単価(税別)
- 1,493円
- 税込単価
- 1,642円
22.5℃ごとにストップし、90℃の扉の開閉を目的に設計した新しいタイプのステ...
詳細情報を確認する- 扉の開き方
- 上蓋
- 種類
- 真ん中折りステー
- ストッパー
- 多段階式(3段以上)
- ストッパー解除方法
- なし
- 伸縮時長さ【範囲選択】 (mm)
- 151～200
- 伸長時長さ (mm)
- 195
- 許容荷重 (N)
- 19.6
- 本体 表面処理
- バレル研磨
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 型番 | 製品質量 | 材質 | 表面仕上 | 許容荷重N | 備考 | RoHS10指令対応品 |
|---|---|---|---|---|---|---|
| B-1472-1-L | 115g | ステンレス鋼板（SUS304） | 電解研磨光沢バレル | 19.6 | 左用 | ● |
| B-1472-1-R | 右用 |
参考作動例
※支点A 蓋開閉支点、この支点位置により開角度が変ります。
＜右用＞＜左用＞呼称の基本
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
＜右用＞＜左用＞ステーの基本図
使用例
注意・禁止事項
- 強度調節が任意のため、振動など十分考慮のうえご使用ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,493円 ( 1,642円 ) | 在庫品1日目当日出荷可能 |
1,493円 ( 1,642円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
22.5℃ごとにストップし、90℃の扉の開閉を目的に設計した新しいタイプのステー
【特長】
・強度調整機能の付いた多段ストップのステー。
・22.5゜ごとにストップし、90゜の扉の開閉を目的に設計した新しいタイプ。
・多段式ストップを利用し、扉の振動対策とすることも可能です。
・右用・左用（本図・写真共右用です）。
【用途】
・小型軽量扉・小型ハッチ。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

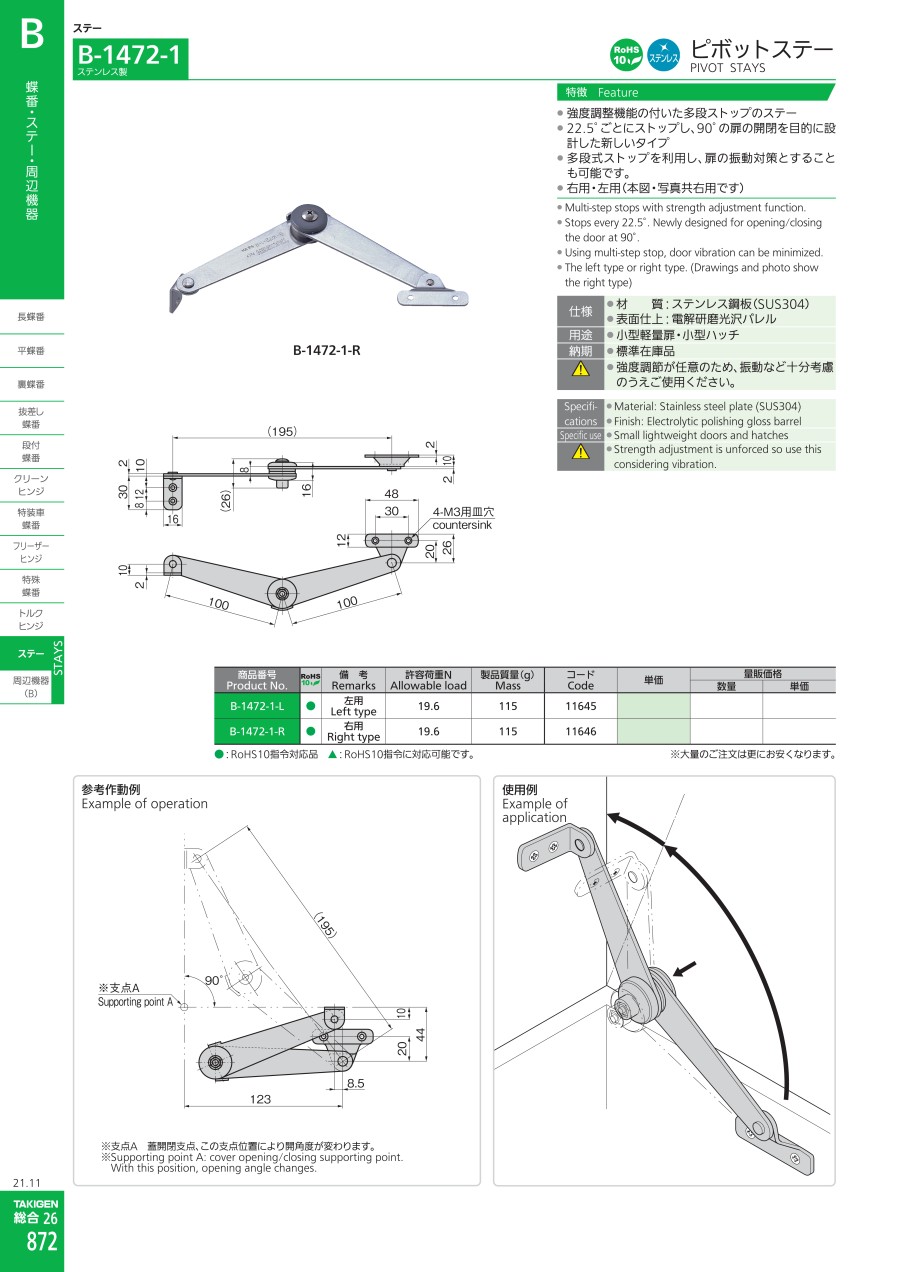

カタログ
ステンレスピボットステー B-1472-1のレビュー
アクリルボックスのふた固定
5
5.02018/03/01
左右ペアで各1ケを使用しています。堅牢で信頼性の高いものだと実感しました。
3人が参考にしています。
