メカニカル部品技術窓口

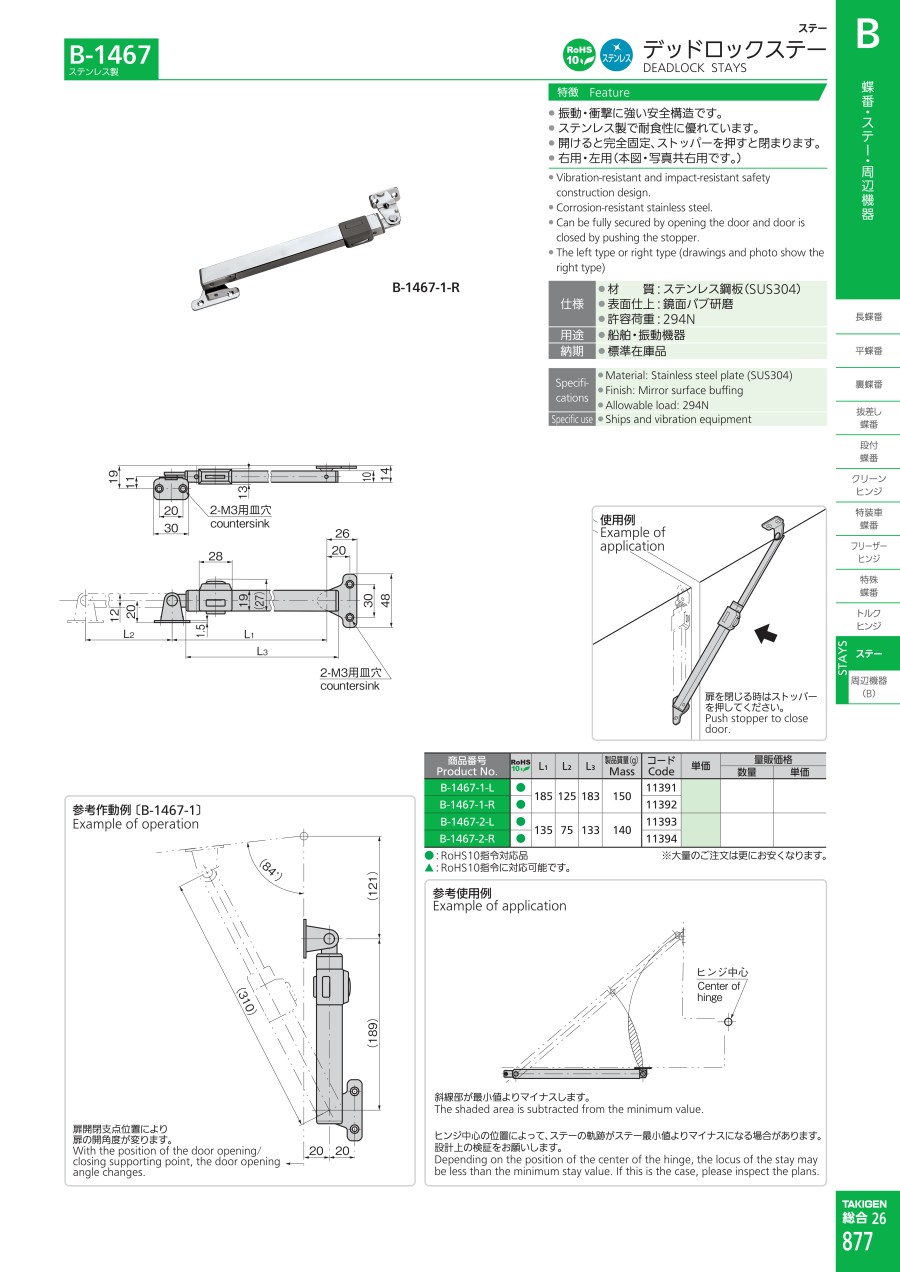

ステンレスデッドロックステー B-1467
- 通常単価(税別)
- 3,212円～3,824円特別価格
- 税込単価
- 3,533円～4,206円特別価格
通常出荷日：在庫品1日目当日出荷可能
【特長】・振動衝撃に強い安全構造です。・ステンレス製で耐食性に優れています。・開けると完全固定、ストッ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：ステンレス鋼板（SUS304）
- 表面仕上：鏡面バフ研磨
- 許容荷重：294N
参考作動例［B-1467-1］
扉開閉支点位置により扉の開角度が変ります。
＜右用＞＜左用＞呼称の基本
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
＜右用＞＜左用＞ステーの基本図
規格表
使用例
使用例
扉を閉じる時はストッパーを押してください。
参考使用例
斜線部が最小値よりマイナスします。
ヒンジ中心の位置によって、ステーの軌跡がステー最小値よりマイナスになる場合があります。設計上の検証をお願い致します。
注意・禁止事項
前蓋開閉用ボックスの場合は、ステーの左右は逆になります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,492円 ( 3,841円 ) | 在庫品1日目当日出荷可能 |
3,824円 ( 4,206円 ) | 在庫品1日目当日出荷可能 |
3,212円2,858円 ( 3,144円 ) | 在庫品1日目当日出荷可能 |
3,691円2,878円 ( 3,166円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・振動衝撃に強い安全構造です。
・ステンレス製で耐食性に優れています。
・開けると完全固定、ストッパーを押すと閉まります。
・右用左用。
【用途】
・船舶・振動機器
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
ステンレスデッドロックステー B-1467のレビュー
この商品のレビューはありません
