ステンレステーブル金具 B-1847
- 通常単価(税別)
- 1,613円～1,743円
- 税込単価
- 1,774円～1,917円
テーブルを上げるとストッパーの作動によりテーブルを固定するステー。【特長】・材質 : ステンレス鋼板（...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 複合部品などにより、前後のクリアランスがあります。そのため図のように直角にならない場合がありますのでご注意ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※複合部品などにより、前後のクリアランスがありますのでご注意ください。
製品仕様
| 型番 | 備考 | 製品質量（g） |
|---|---|---|
| B-1847-L | 左用 | 150 |
| B-1847-R | 右用 | 150 |
パネル穴明け寸法
備考：原則として壁固定側の取付け穴は3ヶ所のうち、下2ヶ所を使用ください。
使用例
作動例
詳細情報
基本情報
テーブルを上げるとストッパーの作動によりテーブルを固定するステー。
【特長】
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : バレル研磨。
・許容荷重 : 147N（金具先端部）。
・ステンレス製で耐食性に優れている。
・ストッパーつまみを押せば収納可能。
【用途】
・小型テーブル。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 複合部品などにより、前後のクリアランスがあります。そのため図のように直角にならない場合がありますのでご注意ください。

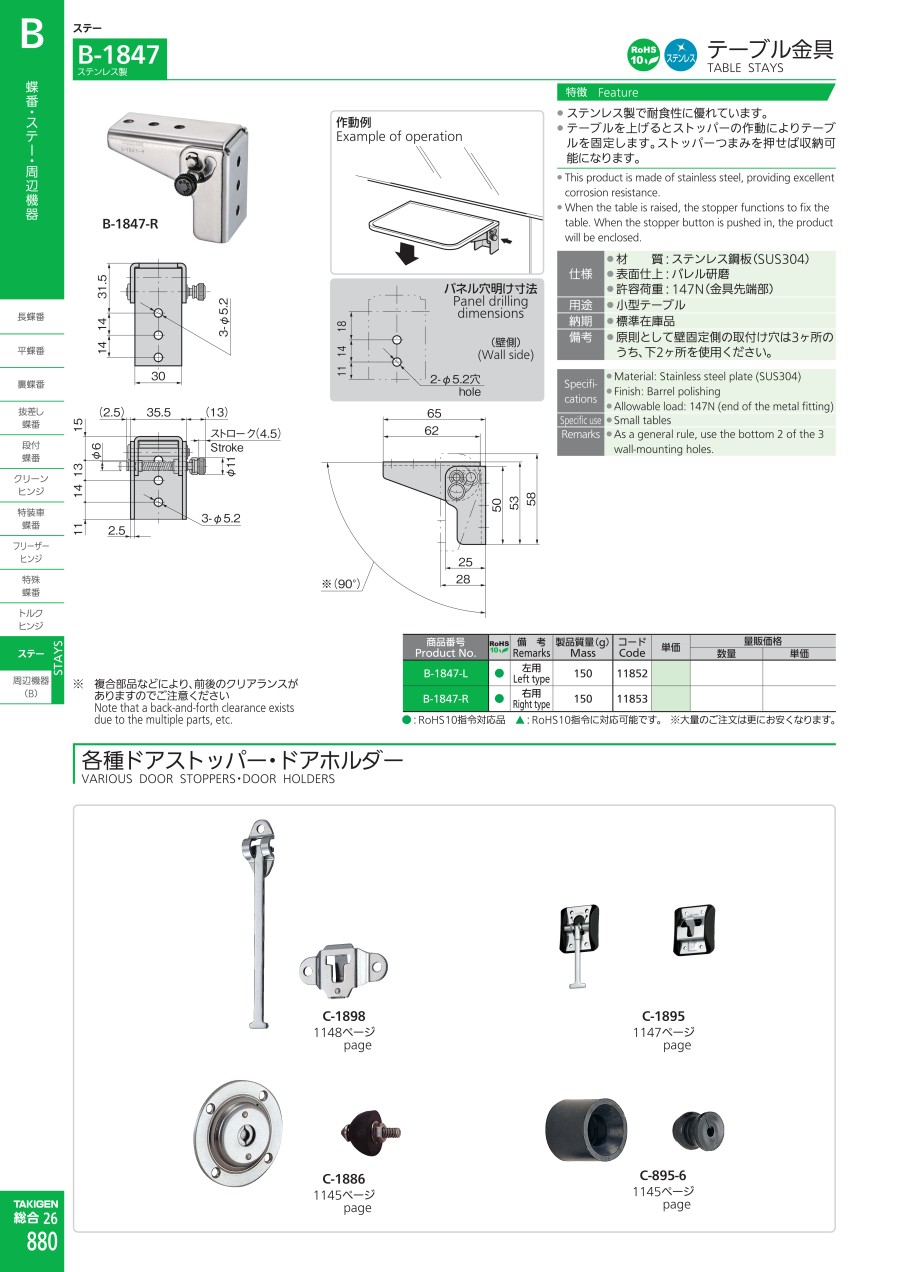

カタログ
商品担当おすすめ
ミスミからのコメント
この度はお客様のご期待に沿えず申し訳ございませんでした。カタログへの商品特性の表記が不足しておりましたので、メーカーにも改善するよう要望を致しました。弊社でのカタログ表記確認につきましても、今後徹底して参ります。引き続きご愛顧の程よろしくお願い致します。
ミスミからのコメント
貴重なご意見を頂きまして誠にありがとうございます。カウンターなどに使うとなりますとどうしても遊びが出てしまう可能性がございます。カタログの絵などに関してもメーカーと検討させて頂きます。
よくあるご質問（FAQ）
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
