ステンレステーブルステー B-1485
- 通常単価(税別)
- 3,720円
- 税込単価
- 4,092円
通常出荷日：在庫品1日目当日出荷可能
手を挟む危険が少ない伸縮タイプのステー。【特長】・ステンレス製で耐食性に優れている。・テーブルを引起こ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
B-1485の仕様・寸法情報
扉の開き方
上開き
種類
伸縮ステー
ストッパー
全開時ストップ
ストッパー解除方法
つまみ・ねじ
材質
[ステンレス] ステンレス鋼板(SUS304)
伸縮時長さ【範囲選択】(mm)
301～
伸長時長さ(mm)
345
許容荷重(N)
490
ストローク S(mm)
145
本体 表面処理
バレル研磨
商品情報
ステンレス製で耐食性に優れている
B-1485の外観

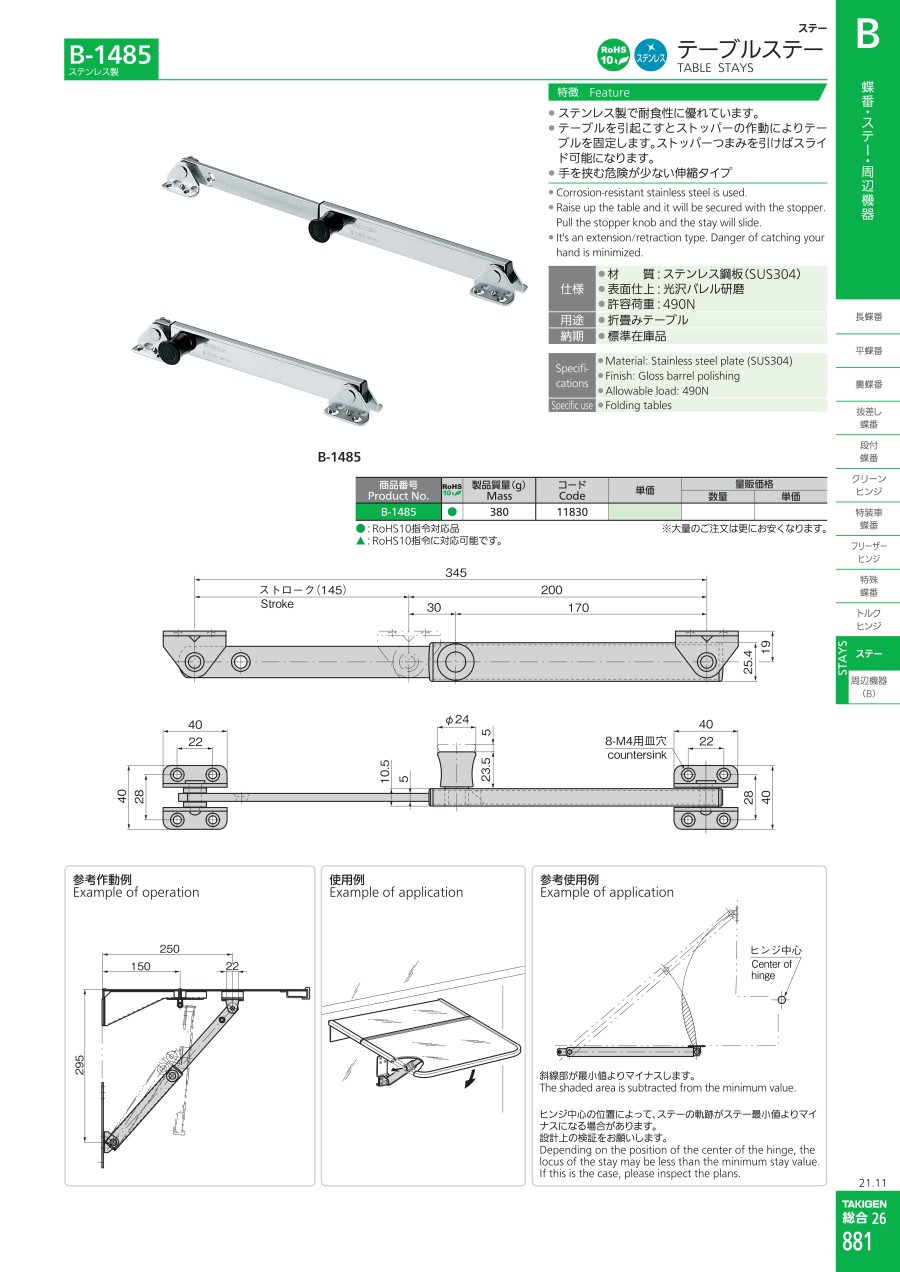

B-1485の寸法図
参考使用例、参考作動例
参考使用例
斜線部が最小値よりマイナスする。
- ※ ヒンジ中心の位置によって、ステーの軌跡がステー最小値よりマイナスになる可能性がある。設計上の検証をすすめる。
参考作動例
使用例
詳細情報
基本情報
手を挟む危険が少ない伸縮タイプのステー。
【特長】
・ステンレス製で耐食性に優れている。
・テーブルを引起こすとストッパーの作動によりテーブルを固定。
・ストッパーつまみを引けばスライド可能。
・手を挟む危険が少ない伸縮タイプ。
・製品質量 : 380g。
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : 光沢バレル研磨。
・許容荷重 : 490N。
【用途】
・折畳みテーブル。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ステンレステーブルステー B-1485の型番B-1485のページです。
型番B-1485に関する仕様情報を記載しております。
ステンレステーブルステー B-1485のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
