ステンレススプリングストッパーステー B-1480-S
- 通常単価(税別)
- 3,497円～3,671円
- 税込単価
- 3,847円～4,038円
B-1480のロック機構をさらに確実にしたステー。【特長】・扉を開けるとスプリ...
詳細情報を確認する- 扉の開き方
- 扉用（横開き）
- 本体 表面処理
- バレル研磨
未確定：候補が2型番あります。
商品情報
左右兼用型
B-1480-SDの外観
スプリング付のストッパーで確実に固定する
B-1480 SU扉上部取り付け用寸法図
B-1480 SD扉下部取り付け用寸法図
| 商品番号 Product No. |
備考 Remarks |
製品質量(g) Mass |
|---|---|---|
| B-1480-SU | 扉上部取付け用 For door-top installation |
412 |
| B-1480-SD | 扉下部取付け用 For door-bottom installation |
412 |
詳細情報
基本情報
B-1480のロック機構をさらに確実にしたステー。
【特長】
・扉を開けるとスプリングの作用によりピンがストッパー穴に落ち込み確実に固定する。
・アームを押し下げるとストッパーが解除する。
・B-1480のロック機構をさらに確実にした。
・左右兼用型。
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : バレル研磨。
【用途】
・キュービクル・キャビネット・シェルター。

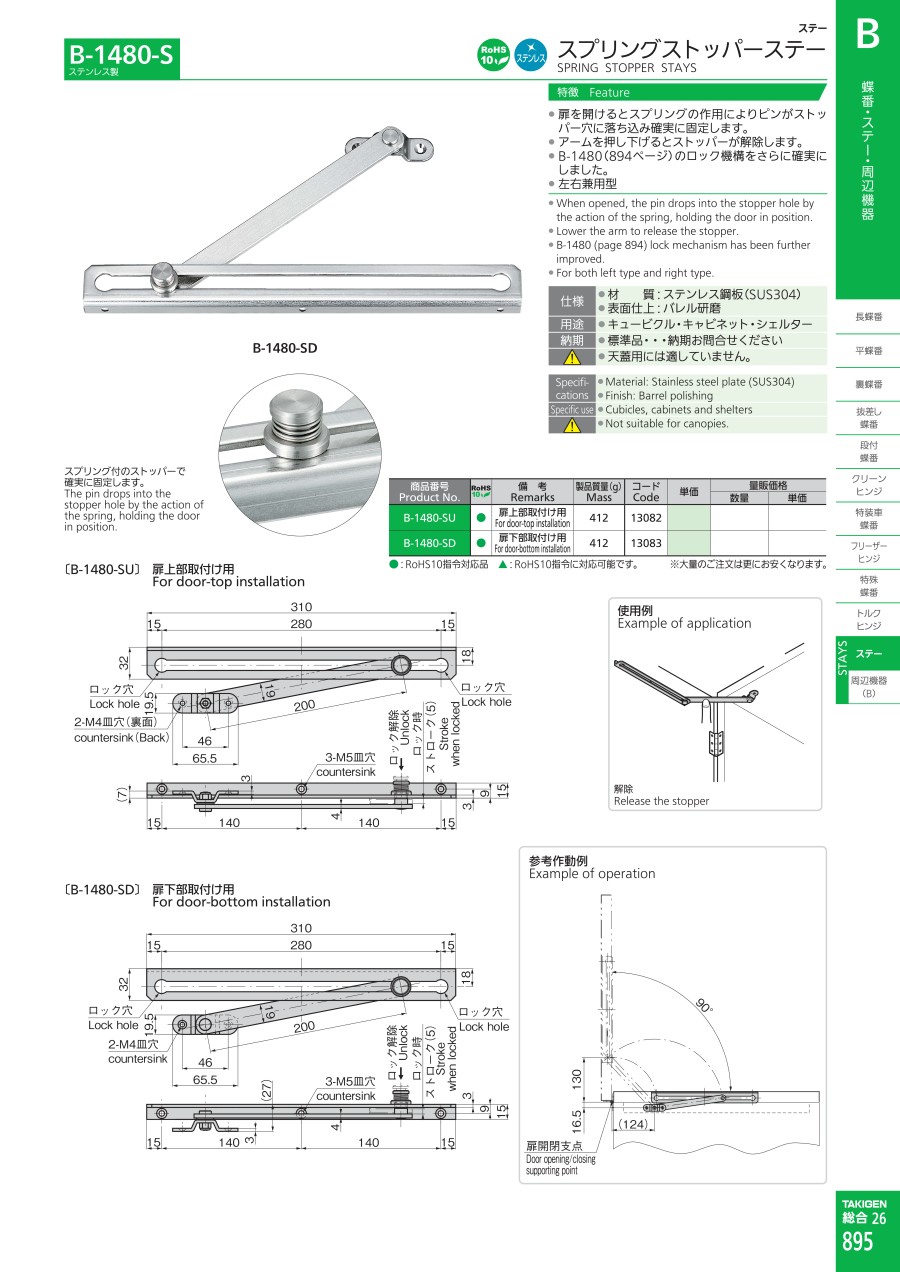

カタログ
Loading...
商品担当おすすめ
ステンレススプリングストッパーステー B-1480-Sのレビュー
製造装置の扉部品に使用
5
5.02020/02/27
製造装置の扉の部品に、このプリングストッパーステー（B-1480-SD）と縦型抜差蝶番（B-1066-1）を使用しました...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q右用、左用とはどちら向きのことですか？
A
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
（１）上蓋開閉用のボックス
（２）ステーのアーム屈折部が奥へ向かって折れる
（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
