ストッパー付重量扉用ステー B-450
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,200円～3,491円
- 税込単価
- 3,520円～3,840円
ヒンジ位置変更で扉の固定角度を変えられます。【特長】・B-450-W：安全スト...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
B-450-W-0／B-450-W-1／B-450-0／B-450-1
B-450-2／B-450-3
製品仕様
- 材質：冷間圧延鋼板（SPCC）
- 表面仕上：クロムめっき（MFCr）
＜右用＞＜左用＞呼称の基本
ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
（1）上蓋開閉用のボックス
（2）ステーのアーム屈折部が奥へ向かって折れる。
（3）開閉する上蓋を前面位置から見る。
上記の3条件を想定して「右側に取付けるステーを＜右用＞」、「左側に取付けるステーを＜左用＞」と呼んでいます。
＜右用＞＜左用＞ステーの基本図
規格表
●：RoHS10指令対応品
使用例
ワイヤーを引くとロックを解除します。
注意・禁止事項
- 摺動部には潤滑剤をご使用ください。
詳細情報
基本情報
ヒンジ位置変更で扉の固定角度を変えられます。
【特長】
・B-450-W：安全ストッパー機構を採用。扉をガッチリ固定します。
・ロック解除ワイヤー付きの為、高い位置での使用が可能です。
・B-450：左右兼用型（本図・写真共右用です。左用は取付け金具を逆にセットしてご使用ください。取付け金具を固定してナットを回す。）
【用途】
・B-450-W：キュービクル・通信シェルター・建築・船舶など各種扉。
・B-450：配分電盤・計測機器・通信機・キュービクル建築。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

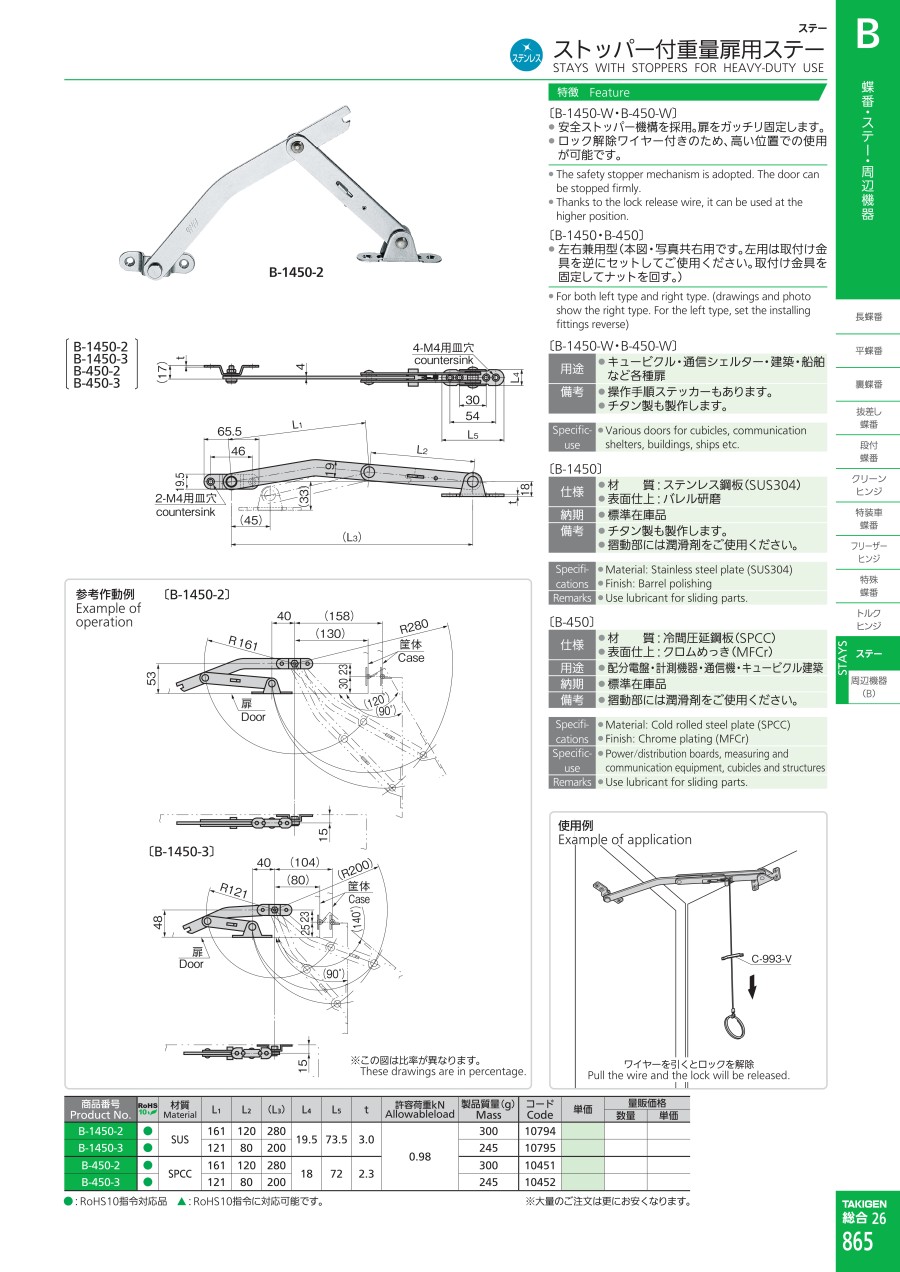

カタログ
