タキゲン製造

ステンレスストッパー付重量扉用ステー B-1450

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 4,079円～7,192円

税込単価: 4,487円～7,911円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

安全ストッパー機構を採用し扉をガッチリ固定するステー。【特長】・左右兼用型（組...

扉の開き方
扉用（横開き）
種類
真ん中折りステー / 重荷重用ステー
ストッパー
全開時ストップ
ストッパー解除方法
ワイヤー・ベルト
材質
冷間圧延ステンレス鋼板
本体表面処理
バレル研磨

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

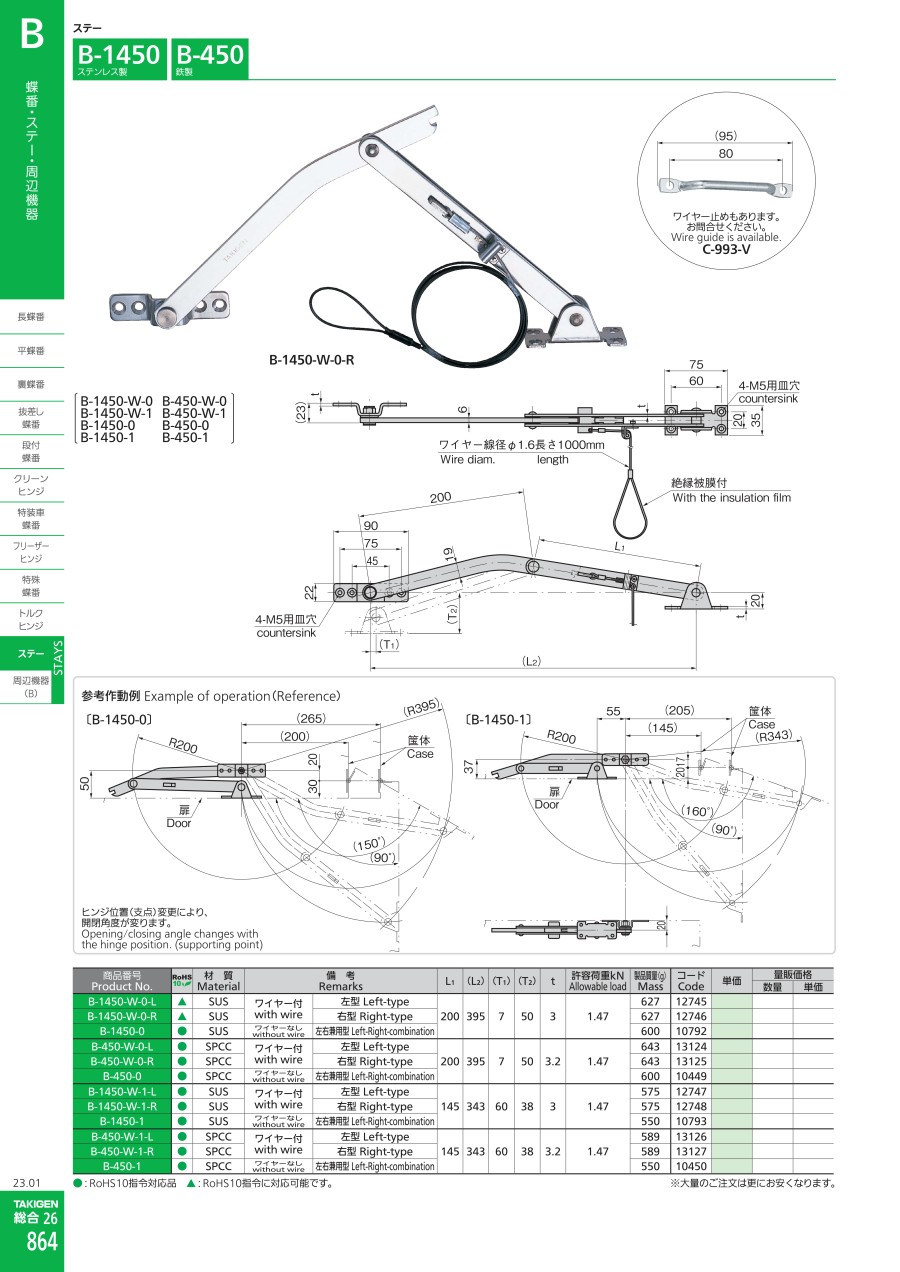

ヒンジ位置変更で扉の固定角度を変えられる

B-1450-W-0-Rの外観

B-1450-W-0、B-1450-W-1、B-1450-0、B-1450-1の寸法図

商品番号 Product No.	材質 Material	備考 Remarks		L₁	(L₂)	(T₁)	(T₂)	t	許容荷重kN Allowable load	製品質量(g) Mass
B-1450-W-0-L	SUS	ワイヤー付 with wire	左型 Left-type	200	395	7	50	3	1.47	627
B-1450-W-0-R	SUS	ワイヤー付 with wire	右型 Right-type							627
B-1450-0	SUS	ワイヤーなし without wire	左右兼用型 Left-Right-combination							600
B-1450-W-1-L	SUS	ワイヤー付 with wire	左型 Left-type	145	343	60	38	3	1.47	575
B-1450-W-1-R	SUS	ワイヤー付 with wire	右型 Right-type							575
B-1450-1	SUS	ワイヤーなし without wire	左右兼用型 Left-Right-combination							550
B-450-W-1-L	SPCC	ワイヤー付 with wire	左型 Left-type	145	343	60	38	3.2	1.47	589
B-450-W-1-R	SPCC	ワイヤー付 with wire	右型 Right-type	145	343	60	38	3.2	1.47	589

参考作動例

B-1450-0の参考作動例

B-1450-1の参考作動例

※ ヒンジ位置（支点）変更により開閉角度が変わる。

型番リスト

表示件数

型番

伸縮時長さ【範囲選択】

(mm)

伸長時長さ

(mm)

許容荷重

(N)

右用・左用

商品コード

RoHS?

最小発注数量

301～	395	1470	左右兼用	10792	-	1個
301～	343	1470	左右兼用	10793	-	1個
201～300	280	980	左右兼用	10794	10	1個
151～200	200	980	左右兼用	10795	10	1個
301～	395	1470	左用	12745	-	1個
301～	395	1470	右用	12746	-	1個
301～	343	1470	左用	12747	-	1個
301～	343	1470	右用	12748	-	1個

通常単価(税別) (税込単価)	通常出荷日

6,114円 ( 6,725円 )	在庫品1日目当日出荷可能
5,810円 ( 6,391円 )	在庫品1日目当日出荷可能
4,306円 ( 4,737円 )	在庫品1日目当日出荷可能
4,079円 ( 4,487円 )	在庫品1日目当日出荷可能
7,192円 ( 7,911円 )	在庫品1日目当日出荷可能
7,192円 ( 7,911円 )	在庫品1日目当日出荷可能
7,044円 ( 7,748円 )	在庫品1日目当日出荷可能
6,573円 ( 7,230円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

安全ストッパー機構を採用し扉をガッチリ固定するステー。
【特長】
・左右兼用型（組み換え使用）。
・ロック解除ワイヤー付きの為、高い位置での使用が可能。
・材質 : ステンレス鋼板（SUS304）。
・表面仕上 : バレル研磨。
【用途】
・キュービクル・通信シェルター・建築・船舶など各種扉。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
ワンウェイトルクステー B-492
任意の位置でストップする事が出来るワンウェイトルクステーのB-492です。途中で止める用途の場合こちらからご選定下さい。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスストッパー付重量扉用ステー B-1450のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q右用、左用とはどちら向きのことですか？

ステーの＜右用＞＜左用＞の呼称の基本は次の条件により定めてあります。
　（１）上蓋開閉用のボックス
　（２）ステーのアーム屈折部が奥へ向かって折れる
　（３）開閉する上蓋を前面位置から見る
上記の３条件を想定して、
■右側に取付けるステーを＜右用＞
■左側に取付けるステーを＜左用＞
と呼んでいます。
ただし、屈曲部を手前に曲げる場合や、箱の外側に付ける場合は逆になります。
