コガネイ

駆動機器ガイド付ツインロッドシリンダBシリーズ複動形

Name: 駆動機器ガイド付 ツインロッドシリンダBシリーズ 複動形
Brand: コガネイ
SKU: 221004905463
Rating: 4 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 14,979円～28,708円特別価格

税込単価: 16,477円～31,579円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コガネイ

駆動機器ガイド付ツインロッドシリンダBシリーズシリンダ内径 D（Φ）10～32

4.3

通常価格(税別)： 10,455円 (税込価格：11,501円)

通常出荷日：在庫品1日目

2本のシリンダをコンパクトに一体化した、独創の回転レスシリンダ。【特長】・Φ1...

詳細情報を確認する

種類
ガイド付シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ガイド付
付加機能
高剛性・高精度高級ガイド / ロッド回り止め機能付 / ストローク調整付
環境・用途
標準
周囲温度 (℃)
0::60
センサスイッチ数
2

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

φ10

単位 : mm

ロッド先端部

単位 : mm

φ16～φ20

単位：mm

ロッド先端部

単位 : mm

製品仕様

項目	シリンダ径mm
項目	10	16	20
作動形式	複動形
使用流体	空気
取付形式	サイドマウント
使用圧力範囲 MPa	0.15～0.7	0.1～0.7
保証耐圧力 MPa	1.05
使用温度範囲 ℃	0～60
使用速度範囲 mm/s	100～500
クッション	ゴムバンパ方式
給油	不要(ただし、給油する場合はタービン油1種〔ISO VG32〕相当品)
不回転精度	±0.4°	±0.3°
ストローク調節範囲 mm	-5～0 (仕様ストロークに対して)
配管接続口径	M5×0.8

シリンダ径とストローク

径	標準ストローク	製作可能最大ストローク	引側ストローク調節範囲
10	10、20、30、40、50、60、70	140	-5～0
16	10、20、30、40、50、60、70 80、 90、 100	200
20	10、 20、 30、 40、 50、 60、 70 80、 90、 100	200

内部構造と各部名称

主要部材質

名称	材質
名称	標準仕様
シリンダ本体	アルミ合金(アルマイト処理)
ピストン	アルミ合金(特殊防錆処理)
ウェアリング	樹脂(非ふっ素樹脂系樹脂^注)
ピストンロッド	硬鋼(クロムめっき)
ガスケット	合成ゴム(NBR)
シールホルダ	軟鋼(ニッケルめっき)
ハウジング	アルミ合金(特殊耐摩耗処理)
エンドプレート	樹脂(φ32のみアルミ合金(アルマイト処理))
パッキン	合成ゴム(NBR)
スナップリング	硬鋼(ニッケルめっき)
マグネット	樹脂マグネット
E形リング	ステンレス
皿座金	硬鋼(ニッケルめっき)
先端プレート	軟鋼(ニッケルめっき)
バンパ	合成ゴム(NBR)
ストッパボルト	軟鋼(亜鉛めっき)

注 : φ25・32（直径25・32mm）ノン・イオン仕様の場合。
備考 : φ10・16・20（直径10・16・20mm）は標準仕様をノン・イオン仕様として使用可能

規格表

記号		A	B	C	D	E										F	G	H	I	J	K	L	M
ストローク		A	B	C	D	10	20	30	40	50	60	70	80	90	100	F	G	H	I	J	K	L	M
径	16	68	15	53	20	30	35	40	45	50	55	60	65	70	75	8	47	6	24	M4×0.7深さ5	47	53	20
径	20	78	20	58	20	35	35	40	45	50	55	60	65	70	75	10	55	9	28	M4×0.7深さ5	55	61	24

記号		N₁	N₂	P₁^注	Q	R	S	T	V	W	Y	Z
径	16	22	10	φ4.5（通し穴）座ぐりφ8深さ5.5（両面）	34	4	54	21	8	6.2	18.5	5.7
径	20	25	12	φ4.5（通し穴）座ぐりφ8深さ5.5（両面）	44	6	62	25	10	8.2	20	6.8

注：座ぐり深さは本体上面からの数値です。

記号		PA	PB	PC	PD	PE	PF	PG	PH
径	16	24	1	φ4.3座ぐりφ7.8 深さ4.6	6.2（+0.1～0）	8	3	6.2（-0.05～-0.15）	M4×0.7 深さ6
径	20	28	1	φ6.5座ぐりφ11 深さ6.8	8.2（+0.1～0）	10	3	8.2（-0.05～-0.15）	M6×1 深さ8

商品特長詳細

許容横荷重

φ10（直径10mm）横荷重グラフ

φ16（直径16mm）横荷重グラフ

φ20（直径20mm）横荷重グラフ

開発秘話

お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

センサスイッチ

リード線長さ

最小発注数量

30	10	0.15～0.7	ZE275	3000mm	1個
50	10	0.15～0.7	ZE101	1000mm	1個
60	10	0.15～0.7	ZE101	1000mm	1個
20	16	0.1～0.7	ZE175	1000mm	1個
20	16	0.1～0.7	ZE275	1000mm	1個
40	16	0.1～0.7	ZE101	1000mm	1個
70	16	0.1～0.7	ZE101	1000mm	1個
90	16	0.1～0.7	ZE101	1000mm	1個
100	16	0.1～0.7	ZE175	1000mm	1個
80	32	0.1～0.7	ZE155	3000mm	1個
100	32	0.1～0.7	ZE101	1000mm	1個
100	32	0.1～0.7	ZE255	1000mm	1個

通常単価(税別) (税込単価)	通常出荷日

16,658円 ( 18,324円 )	7日目
14,979円 ( 16,477円 )	7日目
15,678円 ( 17,246円 )	7日目
17,062円 ( 18,768円 )	7日目
17,062円 ( 18,768円 )	7日目
16,719円 ( 18,391円 )	7日目
19,043円17,519円 ( 19,271円 )	7日目
20,682円19,027円 ( 20,930円 )	7日目
23,226円21,367円 ( 23,504円 )	7日目
27,031円24,327円 ( 26,760円 )	7日目
26,971円24,273円 ( 26,700円 )	7日目
28,708円25,837円 ( 28,421円 )	7日目

詳細情報

基本情報

基本情報

2本のシリンダをコンパクトに一体化した、独創の回転レスシリンダ。
【特長】
・Φ10～32（シリンダ径10～32mm）
・不回転装置の設計コスト、部品点数などを大幅に削減
・薄形でスクエアなフォルム、ガイド不要のコンパクト設計ダイレクトマウントでしかもセンサスイッチ用マグネットを標準装備
・小形センサスイッチリード線横出しタイプは、本体から出っぱらず、機械装置の小形化をより推進する。また、3面5か所取付方式の採用により、きめこまかな検出ができる
・抜群の不回転精度、しかもダブルピストン構造により推力は2倍
・ツインロッドシリンダBシリーズが、さらにスペース・工数削減、ローコスト化を可能にする
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応

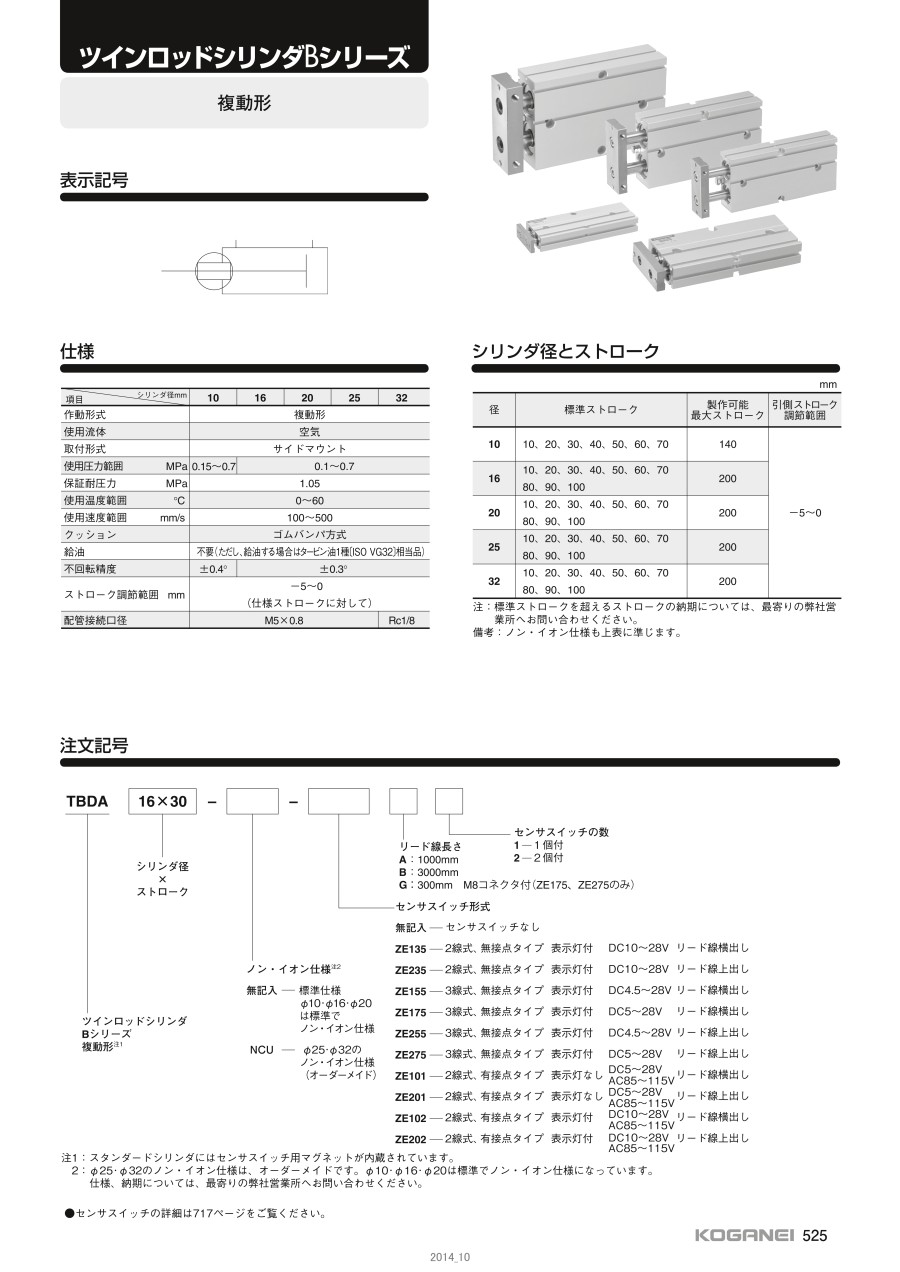

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
クイック継手付スピードコントローラスタンダードタイプ SC□-M・SS□-Mシリーズ
シリンダに装着するクイック継手付スピードコントローラミニタイプです。
コガネイ
ウレタンチューブ Uシリーズ
クイック継手に装着するウレタンチューブです。
コガネイ
チューブホルダ THシリーズ
複数のチューブを簡単に結束できるチューブホルダです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

駆動機器ガイド付ツインロッドシリンダBシリーズ複動形のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

ワークのプッシャーとして

満足度：4.02020/02/27

社内生産設備新造の際、ワークのプッシャーとして使用しました。既存設備で型番：TBDA16X20を利用しており、その良好な...もっと読む

0人が参考にしています。

製造設備の修理

満足度：4.02019/03/05

経年劣化により内部パッキンからエア漏れが発生し始めた為購入、交換。納期が早いので助かってます。合わせて予備分も購入。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q動作させるために、本体以外何を用意すれば良いか。

スピードコントローラ、チューブ、エアバルブ、継手等です。
